Замена термопрокладок на видеокарте 1060

Обновлено: 06.07.2024

ОЗНАКОМИТЕЛЬНЫЙ FAQ

1. ТЕРМОПРОКЛАДКА

Это специальный термоинтерфейс из силикона, применяемый для охлаждения деталей ПК с высоким температурным режимом работы.

2. ЗАЧЕМ НУЖНА ТЕРМОПРОКЛАДКА, КОГДА ЕСТЬ ТЕРМОПАСТА?

3. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ ВМЕСТО ТЕРМОПРОКЛАДКИ?

Зазор у каждого производителя свой. Проблема в том, что в мануалах и инструкциях по эксплуатации данный параметр никак не регламентируется.

Список по моделям ноутбуков (ПОПОЛНЯЕТСЯ!)

5. КАК ОПРЕДЕЛИТЬ ТОЛЩИНУ ТЕРМОПРОКЛАДКИ САМОМУ?

6. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ СОВМЕСТНО С ТЕРМОПРОКЛАДОЙ?

ТЕСТИРОВАНИЕ ТЕРМОИНТЕРФЕЙСОВ

Теперь мы протестируем каждый отдельный способ охлаждения. Тест проходил после полной загрузки ОС и дальнейшим запускам онлайн-фильма в качестве 720р через браузер Google Chrome. Тестирование мы проводили на базе нэтбука Asus EEE PC. Как добраться до термопрокладки для данной модели читайте в другом нашем материале.

Самодельная термопрокладка из бинта

ИТОГ: СРЕДНИЙ РЕЗУЛЬТАТ (

80 градусов в нагрузке)

Алюминиевая пластина

Обязательно нанесите на пластину термопасту с обеих сторон пластины.

Тестируем. Уже в начале теста результат был положительным. В режиме покоя температура не поднималась выше 50 градусов:

Затем стандартный тест с нагрузкой:

ИТОГ: ЛУЧШИЙ РЕЗУЛЬТАТ (

68 градусов в нагрузке)

Термопрокладка из Китая

ИТОГ: НЕУДОВЛЕТВОРИТЕЛЬНЫЙ РЕЗУЛЬТАТ (

86-88 градусов в нагрузке)

Слой термопасты

0,1 мм оказался самым худшим вариантом среди теста. Использовалась термопаста Deep Cool Z5. Результат после начала просмотра превысил 98 градусов и ноутбук аварийно выключился.

Как я понял, вам очень понравилась моя предыдущая статья с разбором видеокарты Radeon 7970 и ее техническим обслуживанием. И я снова решил порадовать вас контентом, где я что-то разбираю и показываю вам, попутно рассказывая о железе или каких-то хитростях, которые я использую при техническом обслуживании видеокарт.

реклама

Что же, давайте посмотрим, что внутри у моей карты спустя 3 года жизни со мной.

Разбор и технический осмотр

MSI RTX 3070 сливают дешевле любой другой, это за копейки Дешевая 3070 Gigabyte Gaming - успей пока не началось

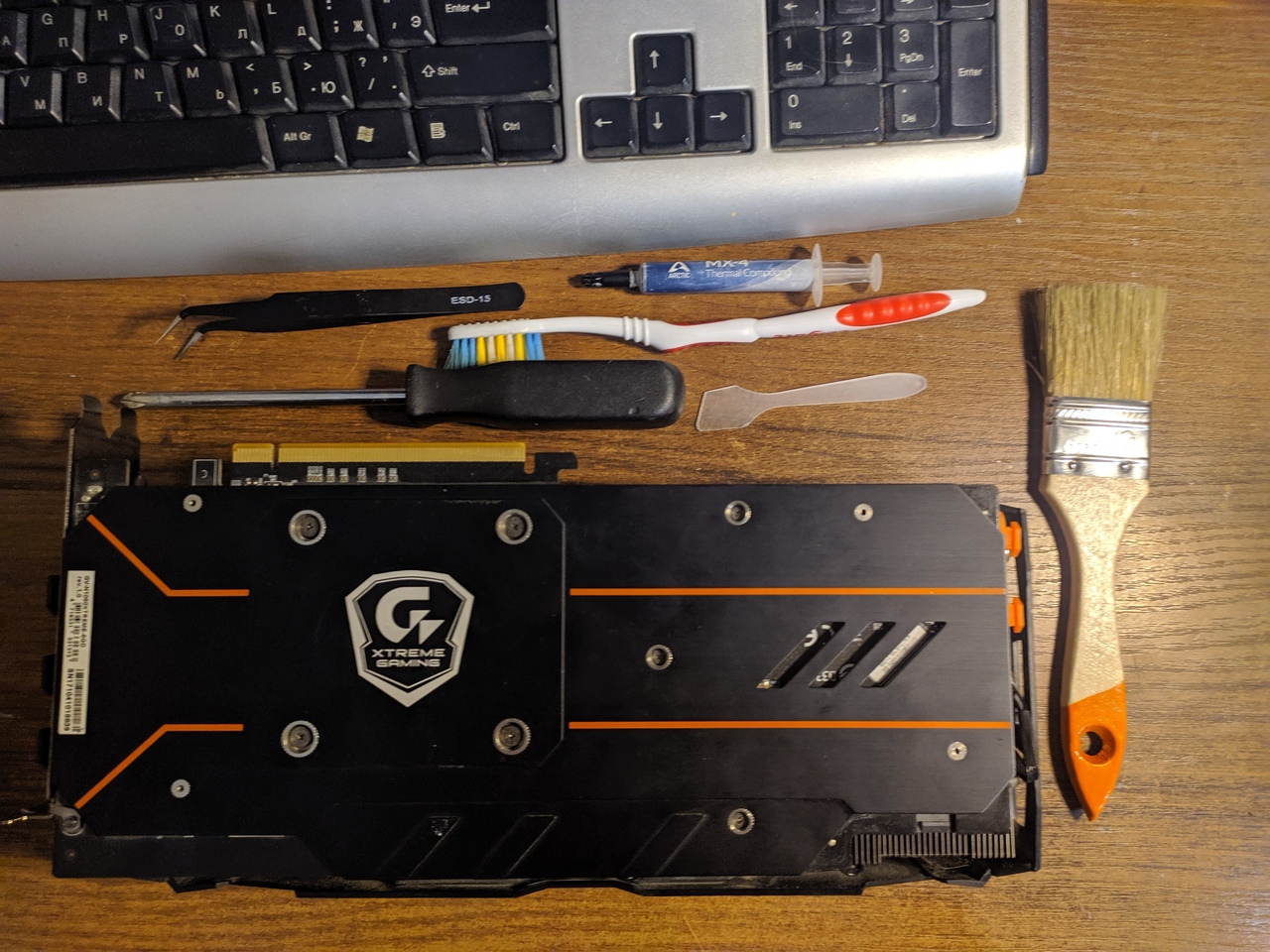

Итак, вот моя видеокарточка во всей красе и тот инструмент, при помощи которого мы будем производить вскрытие видеокарты.

реклама

var firedYa28 = false; window.addEventListener('load', () => < if(navigator.userAgent.indexOf("Chrome-Lighthouse") < window.yaContextCb.push(()=>< Ya.Context.AdvManager.render(< renderTo: 'yandex_rtb_R-A-630193-28', blockId: 'R-A-630193-28' >) >) >, 3000); > > >);

Для начала выкрутим три небольших винтика, прижимающих бэкплейт к плате с лицевой стороны, а далее крест-на-крест скрутим винты, отвечающие за прижим радиатора к кристаллу. Я как обычно советую крутить легонько и крест-на-крест, постепенно ослабляя прижим каждого винта. Особо боязливые могут крутить по полоборота, я же кручу полный оборот, иногда полтора, в общем, скручиваю все винты "с трех подходов".

Если вы скрутили все винты, а плата "не хочет" отсоединяться от радиатора, то внимательно осмотрите, не забыли ли вы еще какие-то винты. Если же на плате никаких винтиков больше не обнаружено, то пробуйте снять плату круговыми движениями, а в местах "сцепления" радиатора с термопастой или с термопрокладкой, постарайтесь легонько "выкорчевывать" плавными волнообразными движениями. И делайте это именно в ближайшем месте с тем самым "контактом", чтобы минимизировать вероятность сколоть кристалл или "отодрать его с корнем".

И вот такое у людей случается, пусть это не GPU, но "кусок чипсета" на радиаторе тоже выглядит устрашающе :) Поэтому если что-то не идет, то лучше это место хорошенько прогреть утюгом, горелкой или феном. Но не перестарайтесь, градусов до 100 хватит, а дальше "само отвалится". Это уже актуально для старых карт, конечно, но не суть.

реклама

Итак, вот она наша платка. Заметьте, что на ней нет ни грамма пыли, единственное, к чему можно придраться, это небольшие маслянистые пятна от термопрокладок.

Да, и не забываем отсоединять питание вентиляторов и подсветки от платы. Лучше сделать это заранее. Для этих целей отлично подходит пинцет. Также можно аккуратно потянуть за проводки, если "подковырнуть" не получается.

Только посмотрите, как текут эти прокладки, это натуральные капли на плате. Хотя ничего в этом страшного и нет.

реклама

Далее мы снимаем оставшиеся 3 винта уже с этой стороны платы, чтобы отсоединить бэкплейт.

Как мы уже могли заметить, на плате много отверстий, а под рукой выходит у нас приличная куча винтиков. И если вы боитесь забыть, что и откуда вы выкручивали, то советую регулярно делать фотографии. Также все винтики следует хранить по разным кучкам или рядам, чтобы ничего не перепутать.

Бэкплейт также может намертво прилипнуть к плате. Схема его снятия проста: сначала осматриваем на наличие "забытых креплений", а далее легонько пытаемся волнообразными движениями "отдирать" плату. Причем, делаем это именно в месте "склейки", чтобы не было лишнего рычага.

И вот мы наконец сняли бэкплейт, приступим к осмотру.

Под бэкплейтом все усеяно мелкой пылью, пройтись кистью не помешает, но будет малоэффективно .

Да, это абсолютно не принесло никаких результатов. Белые пятна на текстолите - это остатки термопрокладок скорее всего, так как на термопасту на ощупь это явно не похоже. О происхождении их я абсолютно ничего не знаю, так как в свое время брал эту видеокарту уже с рук.

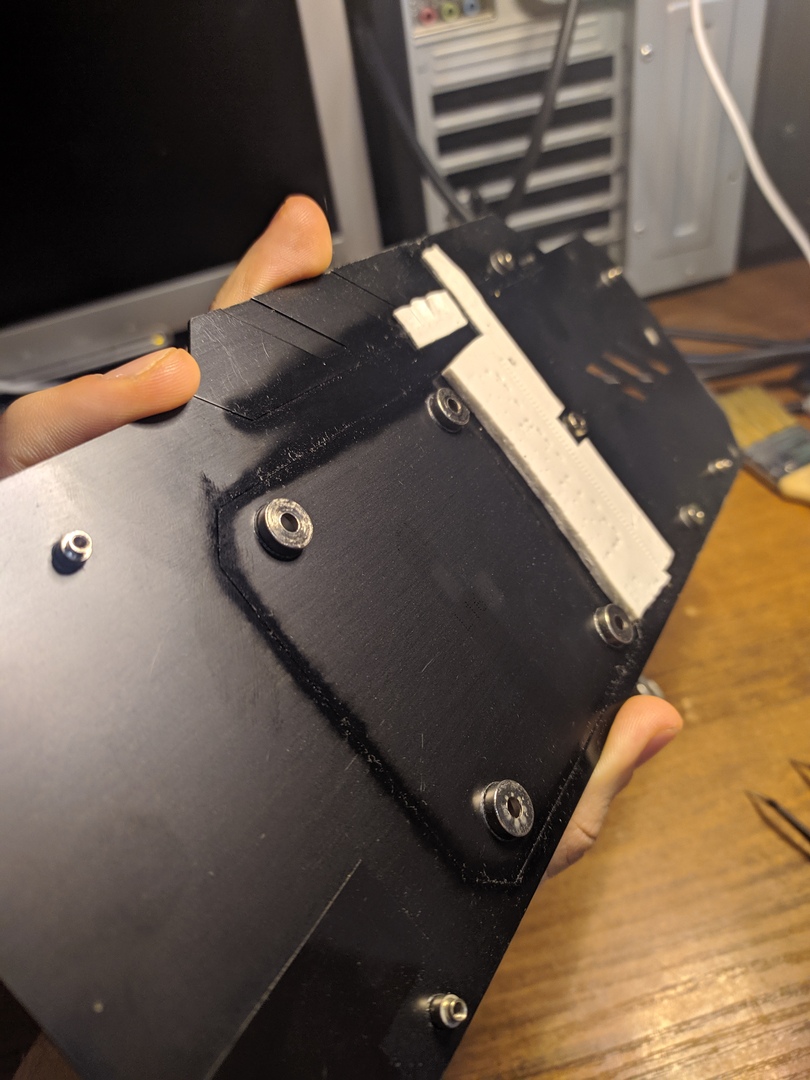

Давайте же осмотрим бэкплейт карты, который, кстати, на ощупь похож на металлический, но при этом абсолютно несерьезный, он немного гнется, но при этом хрупкий.

Немного мелкой пыли и все в жирных подтеках. Текучие термопрокладки не пощадили и его.

Попробую его аккуратно протереть обезжиривателем.

Ну, по промежуточным итогам я легонько прошелся кисточкой по плате, удалил старую термопасту с кристалла и обезжирил его, прошелся неворсистым платком по чипам памяти и цепям питания, чтобы легонько убрать с них "лишний жир", и на этом с платой закончил.

Далее приступим к осмотру радиатора.

Пыли внутри радиатора не оказалось, я просто зачистил медную пластину от старой термопасты и обезжирил это место обезжиривателем. Вы также можете использовать любой спирт или ацетон. Ну, если вообще ничего нет, то пройдитесь стеркой, которая стирает ручку (синяя такая). Только не пытайтесь таким способом "обезжирить" кристалл, вероятность его повредить крайне высока!

Далее я просто почистил термопрокладки от прилипшей грязи.

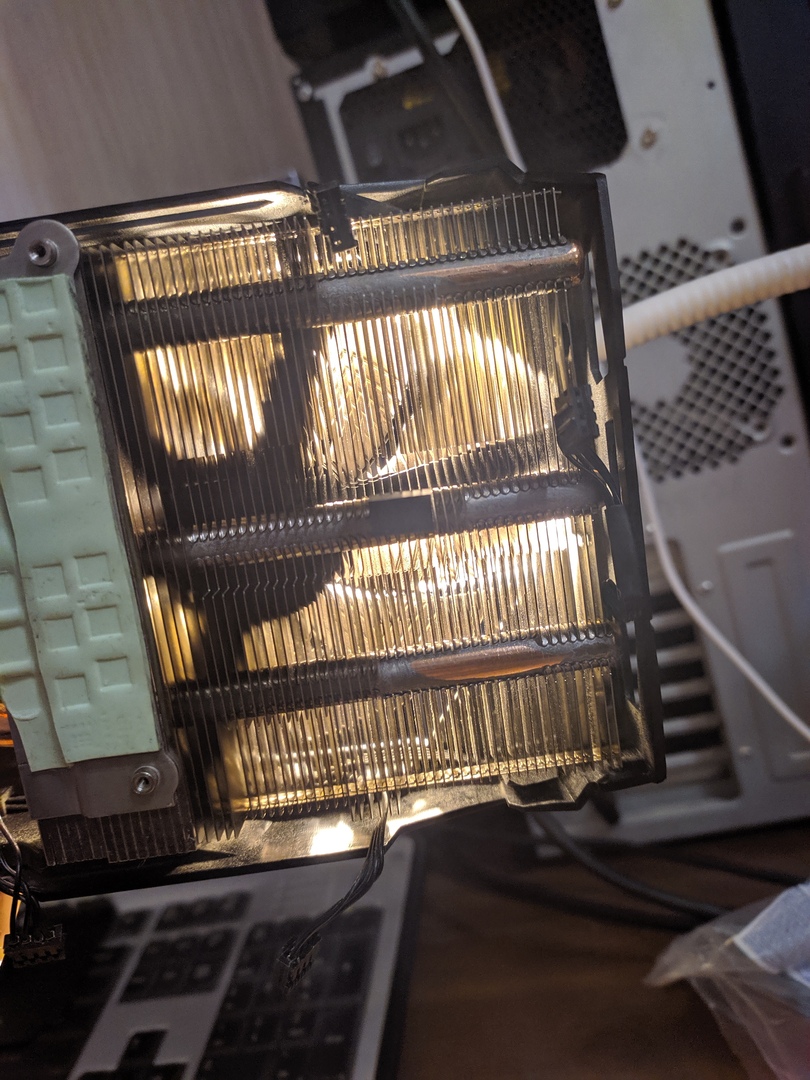

Кстати говоря, система охлаждения этой видеокарты просто на высшем уровне. Эта модель от Gigabyte имеет лучшее исполнение охлаждения из всех тех карт, которые у меня были. Огромная медная пластина - это просто шикарное решение. Если в будущем я буду выбирать для себя новую видеокарту, то буду присматриваться к чему-то с подобным решением. Иногда лучше переплатить за качество исполнения, а не безумно брать продукт самого дешевого вендера.

Итак, специально для приверед демонстрирую чистоту радиатора:

Я не вижу никакого смысла вытаскивать радиатор из кожуха, радиатор чист. Тем более, что крепления его к кожуху достаточно "мерзкие". Это в том плане, что их достаточно сложно свинтить. Я действительно пытался, но хлипкие пластиковые пластины лишь прогибались , а винтики напрочь отказывались вращаться. За эту конструктивную особенность карта явно получает "дизлайк" от меня. Тут даже отвертка с тонким жалом не спасла.

Ну и вот, система охлаждения была очищена легким движением малярной кисти, а медная пластина, соответственно, отшлифована и обезжирена. Также вы можете как продувать радиаторы при помощи компрессора, так и промывать их с водой с последующей сушкой. Если у вас нет компрессора, то советую приобрести листодув. Стоит намного дешевле, а эффективности хватит за глаза.

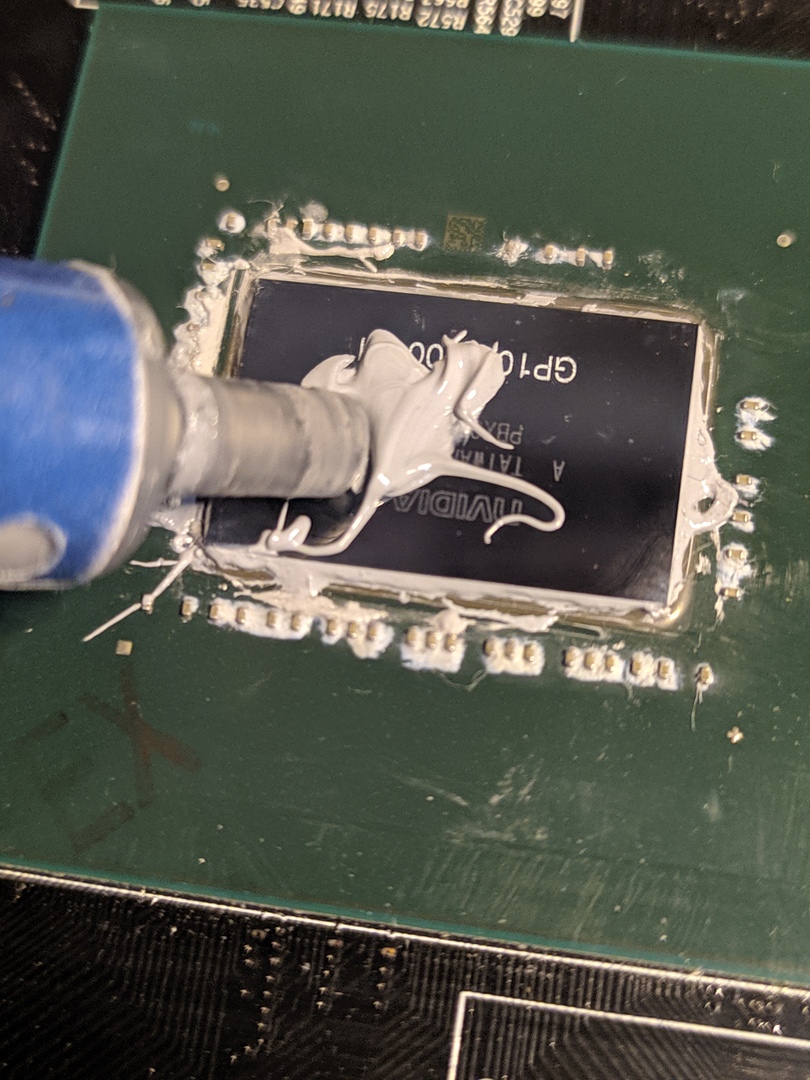

Далее мы приступаем к намазыванию термопасты на кристалл. Распределять термопасту совсем не обязательно. Достаточно просто капнуть аккуратно и чуть-чуть пасты на кристалл. Под давлением все само распределится..

Да, тут я выдавил многовато пасты. Сами понимаете, неудобно одной рукой давить, а другой пытаться сделать качественный снимок в макросъемке.

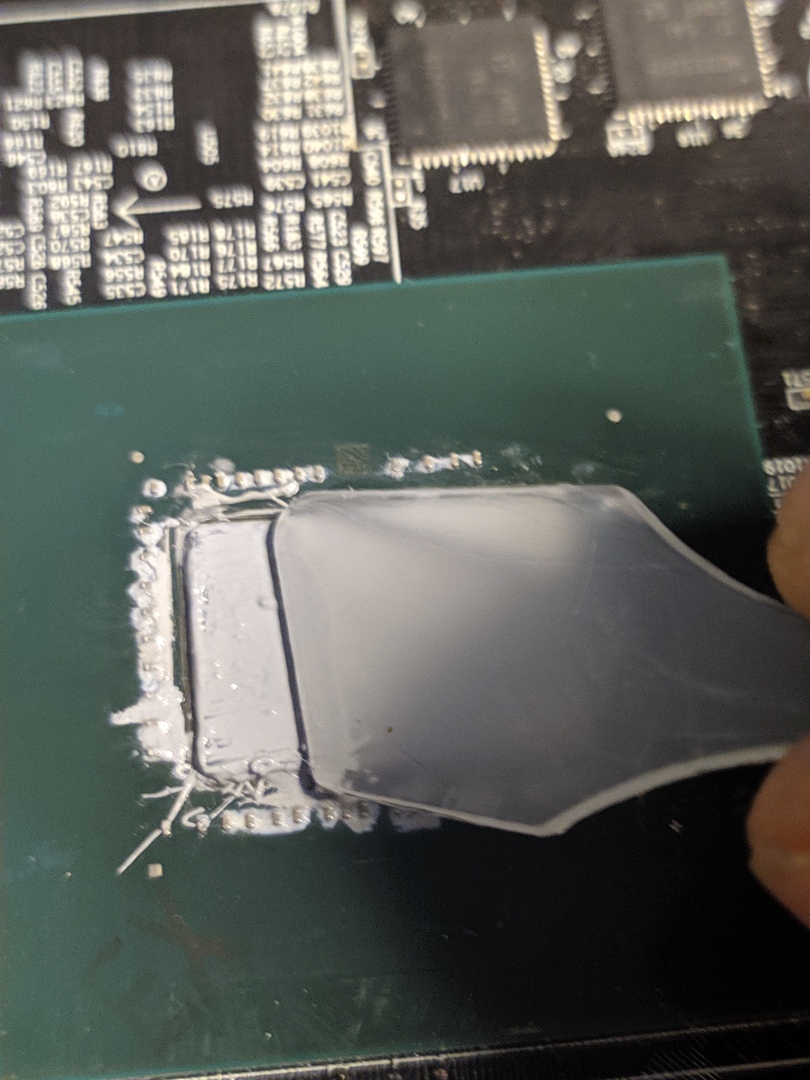

Ну и по традиции я все это дело распределяю лопаточкой, так как являюсь "адептом культа тонкого слоя". Остатки также "снял" обратной стороной лопаточки.

Если вас не устраивает, что все вокруг кристалла в термопасте, то вы можете аккуратно все это дело счистить зубочисткой или обратной стороной стержня от шариковой ручки.

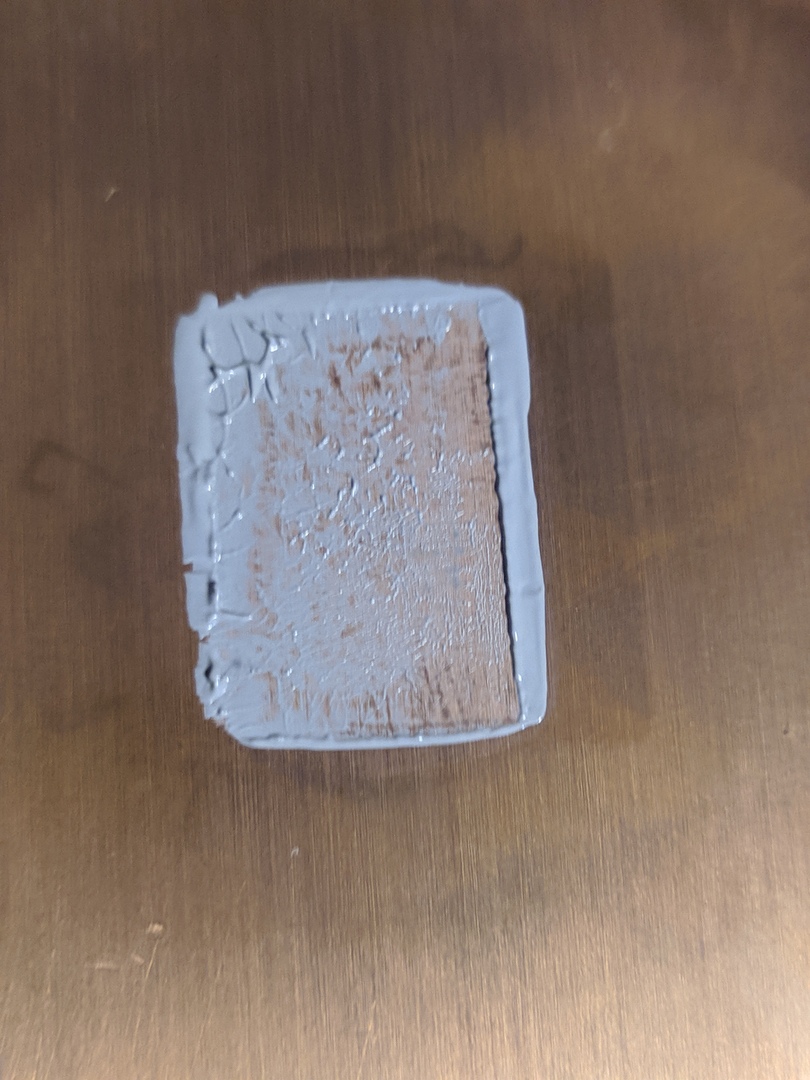

Итак, в заключение провожу "тест на отпечаток" специально для читателей (вам его повторять не обязательно).

О "ровности" или "кривизне" отпечатка судите сами. Я уверен, что эксперты в комментариях намного лучше смогут пояснить, ровный отпечаток получился или нет.

Я лишь хочу продемонстрировать вам результаты прогона в FurMark, тогда вы поймете, почему я приобрел именно эту видеокарту.

Температура просто отличная, с тем учетом, что я "выкрутил" лимит по температуре и мощности видеокарты, а вентиляторы крутятся настолько тихо, что я их даже и не слышу.

Заключение

Вот такая вот получилась своеобразная статейка. Надеюсь, что мои старания не были напрасны и все это поможет кому-то с разборкой своей видеокарты.

GTX 1060 Xtreme Gaming 6G все же отличная карта. Минусов у этой карты всего три: размеры и вытекающий из них вес (посчитаем за один), "мерзкие", как я выразился, крепления радиатора к кожуху, а также эти проклятые термопрокладки - бич всех видеокарт того времени.

Кто-то скажет, что такое охлаждение "избыточно" для столь "холодной" видеокарты, но тут скорее вопрос в качестве. Качестве исполнения продукта и качестве работы за компьютером. Уж поверьте, кайф от видеокарты не измеряется лишь в FPS. И когда вы берете видеокарту именно "для себя", вам стоит обращать внимания именно на такие решения, которые сделаны на совесть и будут приносить вам лишь удовольствие от каждодневного использования.

Друзья, если вам понравилась статья и вы хотите, чтобы я выпускал для вас материал в данном направлении, разгоняя всякие железяки и проводя ТО комплектующих, то проявите активность и не поленитесь оценить статейку по достоинству, а также отзывом в комментариях.

Обязательно ждите новых выпусков с ТО комплектующих и, конечно же, нового "Некроклокинга".

Производитель ноутбуков и материнских плат Asus заявил покупателю, что размеры термопроводящей прокладки для видеокарты RTX 3070 являются конфиденциальной информацией и что ее замена может привести к аннулированию гарантии.

Клиент Asus Брэнден Фишер опубликовал свою переписку в Facebook Messenger с представителем компании. Тот заявил, что размеры термопрокладки для видеокарты Фишера RTX3070-8G-EK являются «конфиденциальными и не предоставляются клиентам».

«Мы не рекомендуем нашим клиентам самостоятельно заменять термопрокладку; это может вызвать проблемы с гарантией», — добавил представитель.

Термопрокладки — более простая альтернатива термопасте. Они служат для отвода тепла и, как правило, изготавливаются из силикона или парафина. Со временем термопрокладки, как и их пастообразные эквиваленты, становятся менее эффективными. Чтобы избежать перегрева машины, их необходимо заменить.

Луис Россманн, активист права на ремонт электроники (закон, который позволяет потребителям самостоятельно ремонтировать устройства, если производитель настаивает на использовании предлагаемых им запчастей), назвал позицию ASUS «нелепой».

Позже в ветке Twitter с обсуждением конфликта появился Джефф Каппманн, специалист по контент-маркетингу и связям с общественностью Asus.

«Спасибо вам за терпение. Заводские термопрокладки на RTX3070-8G-EK сделаны из материала толщиной 1 мм. Мы учли ваш опыт, чтобы улучшить ответы на аналогичные запросы энтузиастов в будущем. Спасибо, что выбрали Asus», — написал он.

В сентябре прошлого года редактор портала Igors Lab Игорь Валлоссек использовал термопроводящие прокладки для решения проблемы с перегревом чипов памяти в RTX 3080. В заводской версии видеокарты термопрокладки были установлены между чипами памяти GDDR6X и внешним радиатором, но только с одной стороны.

Эксперт дополнительно установил термопрокладки с другой стороны видеокарты под чипами памяти вплотную до элементов модуля регулятора напряжения (VRM). Тесты показали, что в результате максимальная температура чипов памяти снизилась на 8 градусов.

Привет всем! Сегодня я покажу как можно почистить любую видеокарту. Это чистка от пыли, замена термопасты и смазка кулера.

На днях к нам пришел клиент с симптомом, что на видеокарте не крутится кулер и компьютер выключается. Ну то что он не крутится иногда нормально. Есть видеокарты в которых кулер не крутится пока она холодная, но то что он выключается это не хорошо. При перегреве срабатывает защита, и компьютер выключается. По этому мы произвели профилактику видеокарты, и сейчас я покажу в картинках как это делать.

Как поменять термопасту на видеокарте?

Я буду производить замену термопасты на видеокарте Nvidia, но и для Radeon процедура такая же. Для начала, если на ней очень много пыли, то аккуратно пропылесосьте её, ничего не задевая. Так будет приятнее с ней работать.

Далее положите видеокарту на какой-нибудь материал, во избежание статического напряжения.

Когда все готово, начинаем. Сначала откручиваем кулер, обычно это 3-4 небольших шурупа. Чтобы не забыть что откуда, фотографируйте. Как открутили, снимайте и откладывайте в сторону. Кстати если и там есть пыль или мусор, можно смахивать кисточкой.

Теперь переворачиваем видеокарту и начинаем откручивать радиатор. Откручивать нужно не все сразу, а поочередно (крест-накрест), так мы избежим перекосов радиатора и повреждения чипа.

Когда все болты открутили, не торопитесь дергать, термопаста могла засохнуть как клей! Старайтесь слегка выкручивая снять радиатор.

Как видим, у меня термопаста совсем высохла и она не обеспечивала связь процессора с радиатором, по этому тепло не уходило в радиатор.

Берем салфетку или мягкую тряпочку, макаем в технический спирт или медицинский (если есть) и начинаем удалять старую термопасту. Удалить надо всю. Так же возьмите кисточку или зубную щетку и аккуратно удалите пыль с поверхности платы.

Если же вы не увидели на процессоре термопасту, а там оказалась резинка, то оставьте её. Резинка предусмотрена производителем и сменив её на термопасту, вы можете сделать только хуже.

После того как мы удалили термопасту с процессора и радиатора, приступил к смазке кулера. На каждом кулере есть наклейка на одной и другой стороне. Если её отклеить станет виден штифт кулера. Если не видно, то попробуйте нажать чем-нибудь твердым на середину, иногда там стоит защитная резинка.

Берем шприц и наливаем туда машинного масла. Кто-то вообще солидолом смазывает, но мне кажется что тут масло больше подходит, т.к. оно более жидкое и оно не испарится, т.к. тут нет таких температур. Когда вы залили масло до краев, попробуйте покрутить кулер, нужно его разработать. Если начинает легко, крутится, то масло помогло. Если после 2‑х минут кулер не разработался, то возможно, что нарушен подшипник и тут потребуется только замена кулера.

Если все хорошо, то протираем края кулера, если попало масло и заклеиваем обратно этикетку.

Начинаем наносить термопасту на видеокарту. Термопасту выбираем в зависимости от мощности видеокарты. На простой подойдет и КПТ-8, а вот в более игровых я посоветовал бы заморочиться. Ведь чем ниже будет температура, тем больше будет её ресурс и в требовательных играх она не будет перегреваться.

Я приведу рейтинг некоторых термопаст, но на просторах интернета есть куча обзоров. Какая лучше, вы поймете сами.

Ответ на вопрос: термопаста для видеокарты и процессора есть разница? Ответ — нет.

Теперь о главном! Перед нанесением, нужно понять для чего нужна термопаста. Термопаста нужно лишь создать контакт кулера с радиатором. Радиатор не должен плавать в термопасте!!))

Т.е. совсем неправильно утверждение, что чем больше тем лучше! Нужно заполнить зазоры и нанести легкий слой, чтобы не было видно метала, т.е. меньше миллиметра должен быть слой. А если вы собирали когда-нибудь компьютер, то возможно видели как в боксовых кулерах, там термопасту наносят с напылением. По этому выдавливаем чу-чуть термопасты. Если не хватит, добавите. А ещё лучше, перед нанесением обезжирьте поверхность процессора и кулера спиртом, а потом наносите термопасту на процессор.

Я размазываю термопасту пальцем. Так удобнее и я могу почувствовать её толщину. Если делаете так же, размазываем её круговыми движениями.

После того как нанесли, что осталось на пальце размазываем на радиаторе, но тут нужно совсем чу-чуть, что осталось на пальце, чтобы заполнить микрозазоры.

Если все готово, устанавливаем радиатор на место. Закручиваем болты так же, слегка наживив и закручивая крест-накрест, чтобы радиатор прижимал видеочип равномерно.

И после подключаем к плате кулер и прикручиваем его на место.

Если после установки видеокарты нет изображения

1. Посмотрите правильно ли подключили и в тот же разъем;
2. Подключили ли вы дополнительное питание если есть;
3. Попробуйте вытащить видеокарту и подключить шнур монитора к встроенной если есть;
4. Если вы пылесосили компьютер, иногда пыль попадает в оперативную память и нужно проверить не в оперативной ли памяти дело;
5. Так же можно протестировать видеокарту на заведомо рабочем компьютере. Ну и внимательно все проверьте)

После замены термопасты греется видеокарта

Если после замены термопасты на видеокарте повысилась температура, то убедитесь:

1. Правильно ли все собрали?
2. Плотно ли прижался радиатор?
3. Крутится ли кулер?
4. Хорошую термопасту применяли?
5. Тонкий слой термопасты нанесли?
6. Кулер смазывали, пыль удаляли?
7. Установите на заднюю стенку корпуса дополнительный кулер, чтобы горячий воздух выходил из корпуса.

И напоследок, нужно ли менять термопасту на видеокарте и как часто? Какая температура должна быть? На эти все вопросы я подробно писал в статье, как проверить температуру видеокарты.
