Итак, устанавливаем все правильно и скрупулезно. возможно даже чересчур, но пути проверить, что из всего ниже перечисленного лишнее у меня не было.
Все ниже перечисленное устанавливалось на:
1) Собираем риг, разводим провода под карты
2) подключаем райзером первую карту в стойке в первый порт PCI-EX16 и только ее. Вставляем в карту кабель от монитора.
3) скачиваем на флешку последний биос от сюда и прошиваем мат.плату. Ждем окончания, перезагружаемся и входим в настройки BIOS.
4) настраиваем BIOS для майнига:
Спойлер: з) возвращаемся назад и выбираем Windows OS Configuration
5) Наконец жмем F10 и применяем все наши изменения. Перезагружаемся и даем прогрузиться нашей ОС.
6) После загрузки и установки первой карты (мы видим на экране подтверждение установки в виде отображения названия карты в формате на примере карты от MSI:
GPU 0 GeForce RTX 3070 7982 MB · MSI - если формат определения карты такой (т.е. драйвер сумел правильно определить название вендора и модельный ряд)- выключаем риг.
7) подключаем райзером вторую карту и вставляем в соседний слот PCI-EX X1, включаем риг. Ждем загрузки и идентификации второй карты. Видим формат определения как описан выше и обе карты работают, выключаем риг.
8) Подключаем 3ю карту как описано в шаге 7.
9) Теперь настало время правильно определить наш расширитель на 4 карты (он же к онцентратор адаптер pcie-EUX1-04 VER.002 ).
10) осталось подключить по очереди все остальные карты по одной, с включением, выключением - т.е. все карты, будь то в расширителе или напрямую в слоте PCI-EX1 мы будем устанавливать ПО ОДНОЙ.
11) После установки 9ой карты процесс установки и настройки аппаратной части завершен!
ВОТ И ВСЕ! все карты установлены, все работает без сбоев. Надеюсь у вас все получилось.
Первым делом считаем нужным отметить, что в подавляющем большинстве современных продуктов рассматриваемой компании используется графический UEFI-интерфейс. Привычные бывалым пользователям текстовые БИОС остались только в самых бюджетных или устаревших решениях. Поэтому настройку микропрограммы будем приводить на примере именно графического меню, которые чаще всего выглядит так:
Параметры EZ Mode
Этот режим предлагает базовые параметры, рассчитанные на начинающих пользователей. Тем не менее для совсем уж новичков даже такой интерфейс может показаться сложным и непонятным. Разберём наиболее часто используемые настройки.
Как видим, этот режим действительно рассчитан на начинающего юзера.
Настройки Advanced-режима
Вариант EZ Mode не слишком подходит для продвинутых пользователей, которые привыкли тонко настраивать работу материнской платы под свои нужды. К счастью, производитель учёл это, и для опытных юзеров доступен режим Advanced. Включить его можно нажатием на клавишу F7 или через кнопку вверху меню.
Теперь подробнее рассмотрим настройки расширенного режима. При переключении в Advanced Mode в правой и левой части интерфейса появляются разделы с конфигурируемыми параметрами.
«Settings»
В разделе расположены основные настройки материнской платы, которые можно найти также в любом другом БИОС.
-
Первый пункт – статус системы, который отображает расширенные сведения о конфигурации компьютера или ноутбука.
-
«Integrated Peripherals» – можно настроить поведение интегрированных в плату компонентов (видеоядра, сетевого адаптера и звукового контроллера).
«OC»
Следующий блок параметров называется «OC» – это сокращение слова overclocking, то есть разгон. Из названия понятно, что опции в этом разделе касаются разгона процессора, материнской платы и оперативной памяти компьютера.
Обратите внимание, что этот блок присутствует далеко не на всех моделях материнских плат: бюджетные решения могут не поддерживать возможности оверклокинга, отчего соответствующий пункт оболочки будет недоступен.
«M Flash»
Этот блок предоставляет доступ к утилите прошивки БИОС.
«OC Profile»
Здесь можно сохранять настройки профиля разгона BIOS (в специальный раздел памяти или на USB-носитель) и загружать их, если потребуется.
«Hardware Monitor»
Название говорит само за себя – переход к этому разделу открывает средство мониторинга аппаратных составляющих ПК или ноутбука.
«Board Explorer»
В этом разделе открывается доступ к уникальному для плат MSI средству визуального контроля за комплектующими: отображается материнская плата с отмеченными областями, которые соответствуют процессорному сокету, разъёмам ОЗУ, PCI-слотам и т. д. При наведении на них отображается название компонента и некоторые сведения о нём.
Заключение
Как видим, параметров BIOS у плат MSI довольно много, и предоставляют они обширные возможности для тонкой настройки устройства под свои задачи.
Отблагодарите автора, поделитесь статьей в социальных сетях.
реклама
Те несколько секунд, которые проходят между нажатием и появлением картинки загрузки BIOS на экране - кажутся бесконечно долгими.
И если пользователь собрал компьютер правильно и он включается, то обычно он сразу берет флешку с Windows и приступают к ее установке. Но не стоит спешить, есть целый ряд настроек ПК, которые желательно сделать до установки Windows.
реклама
var firedYa28 = false; window.addEventListener('load', () => < if(navigator.userAgent.indexOf("Chrome-Lighthouse") < window.yaContextCb.push(()=>< Ya.Context.AdvManager.render(< renderTo: 'yandex_rtb_R-A-630193-28', blockId: 'R-A-630193-28' >) >) >, 3000); > > >);В этом блоге я поделюсь с вами своим многолетним опытом настроек компьютеров, ведь через мои руки прошло уже несколько десятков собранных и настроенных ПК. Настройки в UEFI (BIOS) я буду иллюстрировать скриншотами настроек материнской платы MSI B450-A PRO MAX.
Первое, что стоит сделать, это перевести UEFI в режим опытного (Advanced) пользователя. Это даст вам доступ к множеству тонких настроек. Еще один плюс такого режима в том, что настройки выстроены более логично и понятно, списками.
Вот так UEFI MSI B450-A PRO MAX выглядит в простом режиме (EZ Mode).
реклама
А вот так, в Advanced Mode.
Начать настройку я хочу с главной проблемы новичков - неправильно настроенном приоритете накопителей.
Каждый пользователь ПК сталкивался с такой крайне неприятной ситуацией, когда Windows записывает загрузчик на один накопитель, а сама устанавливается на другой. Проблема в том, что выставление приоритета накопителей в BIOS никак не влияет на порядок приоритета накопителей для загрузчика Windows.
Windows всегда будет записывать загрузчик на тот накопитель, который стоит ближе к 0 по номеру. SATA 0, SATA 1 и так далее. Как узнать, правильно ли вы установили загрузочный накопитель, в самый первый SATA порт? Надо посмотреть в UEFI на очередность накопителей.
реклама
В моем случае это Samsung 850 EVO 120 Гб.
Точно также можно увидеть это порядок накопителей в диспетчере устройств Windows.
Если тот накопитель, на который вы хотите установить Windows, не первый в списке, то отключите другой накопитель на время установки. Или, что правильнее, включите загрузочный накопитель в в первый SATA порт.
Надеюсь, этот совет сэкономит вам немало нервов. Но давайте двигаться дальше.
Пока мы не вышли из меню SATA устройств, давайте проверим, что стоит правильный приоритет устройств загрузки.
Дополнительно, что стоит проверить - это режим ACHI, который необходим новым SATA устройствам.
Следующее, что стоит сделать - это отключить неиспользуемые устройства. Например, встроенную видеокарту, COM и последовательный порты.
Следующее, что стоит проверить и настроить - это температуры в простое и режим работы вентиляторов. Если у вас уже в UEFI процессор разогрелся выше 60 градусов, то надо не готовиться к установке Windows, а улучшать охлаждение ПК.
Перегрев может быть связан не только с дешевым кулером и плохой термопастой, но и с неправильно выставленными оборотами вентиляторов. В подразделе Hardware monitor нужно убедиться, что вентиляторы работают на достаточных оборотах.
Если с температурами все в порядке, можно задать кривые оборотов вентиляторов в зависимости от температуры процессора. Это даст вам тихий в простое и слабой загрузке ПК, который сам будет увеличивать обороты вентиляторов при серьезной нагрузке.
Это довольно сложный в настройке процесс и с первого раза может не получиться. Некоторые материнские платы умеют управлять и вентиляторами без PWM - трехпиновыми.
Стоит проверить, включен ли у вас XMP профиль памяти, ведь если вы не включили его, память будет работать на стандартной, низкой частоте.
А теперь еще несколько настроек, которые обычно делают только опытные пользователи. Стоит отключить показ логотипа компании производителя во весь экран, это поможет вам увидеть важную информацию при загрузке ПК. Скорость процессора, памяти и т.д.
Многие материнские платы любят завышать напряжение на процессоре, чипсете, System-on-a-Chip (SoC) и т.д., поэтому опытные пользователи фиксируют эти напряжения вручную.
Еще стоит настроить пробуждение компьютера из спящего режима по нужному вам событию, например - щелчку мышью.
И финальная настройка, которую я делаю уже много лет - автовключение компьютера при появлении питания. Эта опция может называться PWRON After PWR-Fail или Restore on AC Power Loss.
Это довольно удобно, щелкаете кнопкой на сетевом фильтре, а компьютер включается автоматически.
Пишите, а какие вы настройки делаете перед установкой Windows? И есть ли у вас важные настройки, которые не встретились в этом гайде?
Ещё в конце прошлого года у меня появилась навязчивая идея заменить свой заметно подуставший процессор i5-3570 на что-то более производительное. Но в начале 2020 года произошёл резкий скачок курса зарубежных валют, что вынудило отложить покупку «обновок» до лучших времён. Сейчас, к середине июня, цены почти вернулись на прежний уровень, и всё-таки было принято окончательное решение о покупке нового процессора – Ryzen 5 3600. Само собой, переход с i5-3570 на Ryzen 3600 повлёк за собой обновление материнской платы. В качестве обновлённой «основы» была выбрана MSI B450M MORTAR MAX, о которой и пойдёт речь в данном обзоре.
Непосредственно сам продукт:
Для начала хотел бы указать исходные требования, по которым подбиралась материнская плата:
2) Наличие 4 слотов под оперативную память для возможности апгрейда в будущем. Сначала установить 2 плашки по 8 ГБ, а спустя какое-то время докупить ещё такой же набор.
3) Стоимость не более 8000 рублей.
4) Возможность «лёгкого» разгона процессора и/или оперативной памяти.
Если у вас аналогичные требования, то рассмотрение MSI B450M MORTAR MAX обязательно.
Далее перейдём к подробному обзору продукта.
1. Упаковка и комплектация.
На фронтальной стороне упаковки стоит отметить значок "AMD Ryzen 3000 Desktop Ready", указывающий на поддержку процессоров Ryzen 3 поколения без дополнительного обновления BIOS, в отличие от многих плат на 450 чипсете. Больше полезной информации на передней части упаковки нет:
Задняя сторона коробки гораздо более информативна. В первую очередь внимание уделено основным преимуществам и функционалу данной материнской платы, затем вкратце расписаны базовые характеристики и приведена схема задней панели. Разъемов на задней панели более чем достаточно, тем более для платы форм-фактора micro-ATX.
Далее распакуем коробку и посмотрим что внутри.
Комплектация не выдающаяся, но и «спартанской» её назвать нельзя. В комплект поставки входит:
- Сама материнская плата
- Руководство пользователя
- Брошюра с продукцией
- Диск с драйверами и ПО
- Памятка по регистрации продукта
- Два SATA-кабеля
- Заглушка на заднюю панель
- Два винта крепления накопителей SSD M.2
- Металлическая наклейка
2. Характеристики.
Не буду расписывать все характеристики, так как найти исчерпывающую информацию на сайте производителя не проблема, но отмечу наиболее важные:

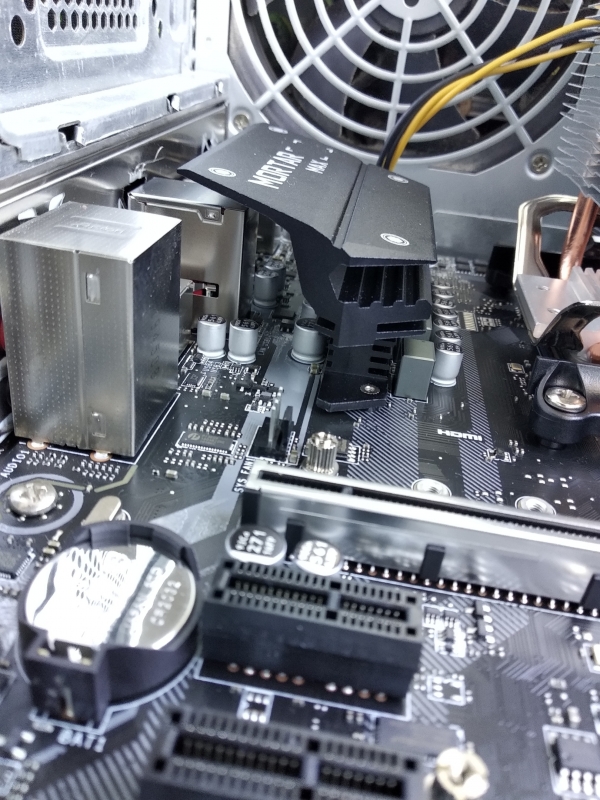

А вот так выглядит радиатор, который охлаждает южный мост:
А теперь краткий вывод. Отличные система питания процессора и охлаждение зоны VRM, 4 слота под оперативную память, возможность с лёгкостью настраивать параметры работы комплектующих, вполне достойный внешний вид, наличие всех необходимых разъёмов и интерфейсов для современных комплектующих и периферии. По моему мнению, на данный момент MSI B450M MORTAR MAX однозначно лучшая материнская плата в сегменте около 7 тысяч рублей (цена на момент покупки составила 7300 рублей). Она идеально подходит для тех, кто готов пожертвовать внешним видом материнской платы в угоду более высокой производительности, гибкости в настройке и наличию некоторого задела на будущее.
Такой вопрос,вы говорите что память у вас запустилась на 3066,что у вас за память?какой она частоты по производителю?я выбрал предатор и мне важно чтобы минимум свои 3200 держала,а так будем пробовать 3466,еще не собирал,не всё еще подвезли.Как всё соберу-отпишу.
есть два профиля xmp профиль 1-2933 и профиль 2 -3200 держит отлично
cool.dunk:есть два профиля xmp профиль 1-2933 и профиль 2 -3200 держит отлично
у меня ОЗУ на 3000 корсар, больше может и гонится, но память не под рузен как я понял, но мне и так сойдёт)
вопрос, за сколько загружается комп до экрана рабочего стола?
с момента нажатия на кнопку ?или с момента синего значка виндоус?с момента нажатия на кнопку -25 секунд
Сохраняются, но не загружаются сохраненные профили BIOS. Ругается мол несовпадение версий BIOS, однако само собой все совпадает.
BIOS прошивал последний (1.2), продавалось с версией 1.
PS
Профили не загружаются лишь через горячие клавиши, через меню норм.
А почему из продажи пропала эта версия, откуда дефицит?
Alehster, якобы из-за
Не могут целый месяц наладить производство. Позор настоящий.
Количество фаз такое же как у asus tuf pro.
MSI Mortar - ШИМ контроллер RT8894, мосфеты SM4503 + SM4337.
ASUS TUF pro - ШИМ контроллер ASP1106 (даташита не видать), мосфеты 4C06N и 4C10N.
Всякие хитрые ребята хотят выдать решение от асуса как low-end/барахло и на фоне этого протолкнуть msi. Но это ложь. Просто асус использует старое, проверенное решение на чипах, выпущенных в 2015 году, а msi новье 2018 года выпуска. Отсюда и 10% преимущество у msi. Оба решения стоят приблизительно одинаково, никто не выигрывает/проигрывает.
Ну и далее:
MSI - BIOS flashback, ASUS - no BIOS flashback
MSI - ALC 892, ASUS - ALC S1200a
MSI - нестабильный биос, нет Vcore offset, ASUS - стабильный биос, все работает как часы.
В итоге не знаю что взять =(
Ставил кто с АПУ новогодний БИОС, тот где завезли офсет? Синие экраны после этого у вас не появились?
puchenyaka, фаз столько же, но у ТУФ ПРО (М) удвоенные дроссели vCore. То есть это самая дешевая доска с питальником уровня MSI X470 Gaming и MSI B450 Carbon. Также у Асус есть радиатор на фазах SoC, что правда решает только для АПУ. Так что я бы брал Асус. Минус лишь один - хуже конструкция радиаторов, узкое основание, не покрывающее полностью мосфеты. Ну и обзоров с тестами еще нет.
ЗЫ
Офсет, кстати у МСИ уже есть, почти у всех досок. Правда, насколько он уже отлажено функционирует, вопрос.
