Asus x750dp rev 2.0 - нет иницилизции
Всем привет ноут нет иницилизации питания все поднимаються до этого не включалась менял транзистор.
Asus x750dp rev 2.0 не включается
Помогите советом. Ноутбук принесли с другого сервиса. По словам, сначало были загнуты контакты.
Asus K53SK rev.2.1 нет изображения
Помогите люди добрые, сильно не пинайте ибо начинающий )) Нет изображения ни на матрицу ни на.
Изображения нет как на матрице(подсвечивал), так и на внешнем мониторе.
Добавлено через 20 минут
С процессором A4400M напряжение 0,99 В. Меньше чем при установленном A5750M.
Дунуть на хаб. Если будет старт - меняем. Некоторые пишут Хаб, у Partsdirect это Юг.
Дул слегка, появился пост код 85 один раз. Дунул сильнее - ничего нового больше не увидел. Но правда не снимал пока по углам компаунд.
снятие компаунда на диагностический прогрев не влияет.
северов и югов нет начиная с core i серии и фьюжинах на А-серии
у первых PCH, у вторых FCH. дальнейшее развитие - это комбайны. SoC.
Какие температура, расстояние, время дутья были? Аж бегом.
Какие температура, расстояние, время дутья были?
забыл спросить - чем.. а то мало ли.
я бывает в силу полевых работ и зажигалкой горелкой грею, кто то феном для волос.. а кто то решает что выставив на паяльном фене в 200 градусов и подув 30 секунд прогреет кристалл и подложку..
85 код получил от температуры 160 градусов). Второй раз грел при 300, держа палец под чипом, и когда было невтерпёж ещё пару секунд и убирал фен (не строительный). Итого время секунд 10 прошло. Расстояние 1 см примерно. мало.. ну и фен -фену рознь.. у меня щас квик - ставлю 320 - снимаю микруху за 10-15 сек.. был кадо и прочие - при такой темпе снимал за 40 сек. Снимите мобилой на ускоренном режиме видео, потом покадрово просмотрите на компе и всю цепочку кодов напишите.Не знал что телефон на такое способен). Воспроизводил на самой медленной скорости в плеере на ПК и всё равно не успевал.
Пост-карта иногда не совсем чётко показывает код. Из полученных данных делаю вывод, что восьмёрки иногда можно вычеркнуть, они как бы переходящие из одного кода в другой.
Убрал лишние восьмёрки и получил:
пусто ноль, 00, 10, 18, 15, 08, 61, 91, 92, 95, 85, С5, 86, 96, 2b, 07, 84, 50 ресет, далее может зациклить или начать с 50 или 84 кода
Коды без редактирования:
Два цикла из первого видео копия друг-друга:
пусто ноль, 00, 11, 10, 18, 15, 08, 60, 61, 88, 91, 98, 88, 08, 88, 92, 98, 95, 85, С5, 86, 96, 98, 86, 2b, абракадабра с шестёркой, 88, 87, 88, 89, 88, 89, 88, 98, 50 ресет,
пусто ноль, 00, 11, 10, 18, 15, 08, 60, 61, 88, 91, 98, 88, 08, 88, 92, 98, 95, 85, С5, 86, 96, 98, 86, 2b, абракадабра с шестёркой, 88, 87, 88, 89, 88, 89, 88, 98, 50 ресет,
Из другого видео:
пусто ноль, 00,(11 нету), 10, 18, 15, 08, 60, 61, 88, 91, 98, 88, 08, 88, 92, 98, 95, 85, С5, 86, 96, 88, 2b, абракадабра с шестёркой, 88, 07(был 87), 88, 84(был 89), 88, 84(был 89), 98, 50, ресет,
пусто ноль, 50, 11, 10, 18, 15, 08, (60 нету), 61, 88, 91, 98, 88, 08, 88, 92, 98, 95, 85, С5, 86, 96, 98, 86, 2b, 88, 07, 88, 84, 88, 84, 98, 50, ресет, 50, 90, 10, 15, 61, 91, 88, 11, 88, 92, 98, 95, C5, 86, 46, 86, 96, 88, 2b, 07, 88, 84, 50, ресет
84, 88, ресет, 84
С5, 88, 46, 96, 88, 2b, 84, 50
Возможно будет чётче, если подпаять другую пост-карту.
Такое поведение с любым процом и с любой памятью?
Без памяти на каком стопорится?
Без часовой батарейки поведение не меняется? А с другой батарейкой?
Добавлено через 3 минуты
Кстати, а если придавить хаб или проц?
Очень интересно еще бы предысторию аппарата узнать.
Предысторию узнал. Долго лежал, никто его не трогал. И больше не включился. Отдавали в ремонт, не починили. Из видимых вмешательств видно, что паялся только Bios и снималось охлаждение.
Аккумулятор дохлый. Свечение светодиода заряда при отключенном аккумуляторе такое же, как у людей на форуме.
При подключенном аккумуляторе светодиод загорается оранжевым, потом сразу зелёным и тухнет. И так повторяется. При этом поднимается напряжение на разъёме аккумулятора до 16В и падает до 2 с лишним вольт и потом до нуля.
Поочерёдно подкладывая свернутую тряпочку под Хаб, видео и процессор ничего не меняет.
Память ставил разного объёма DDR3 и DDR3L, пост-коды также в цикле. Последовательность не снимал, уж больно это муторно мне показалось)
Наличие или отсутствие батарейки ничего не меняет.
Слот-тестр DDR3 показывает свечение всех светодиодов.
И смена процессора тоже ничего не меняет). Наверное надо поискать ещё один процессор.
Asus x550cc rev. 2.0 на наклейке x550vb стартует но нет изображения. Поднимаются все питания кроме питания проца.
При подключении лбп дежурка 4.94 вольта после нажатия кнопки вкл поднимаются остальные кроме питания проца.
Хаб SLJ8E менял мульт ITE IT8517E тоже все без изменений!
Проц распаян на плате SR0N2
Кто подскажет в чем может быть проблема? может кто то сталкивался с таким?
ALL_SYSTEM_PWRGD на 68 ноге мульта 3,3 вольта
22-я нога мульта. Это снятие ресета с проца, после снятия ресета с платы. Если его нет, то первое, что можно проверить это сетевой контроллер на 37-й ноге.
Ресет это некий "ручник" на подобии автомобильного тормоза, пока он активен, то устройство стоит на месте и не способно начинать выполнять рабочие инструкции.
Отредактировано Сеган (03.10.2020 16:02:12)
22-я нога мульта- 0 вольт
на 37-й ноге сетевого контроллера - 0 вольт
22-я нога мульта- 0 вольт
на 37-й ноге сетевого контроллера - 0 вольт
Вот и смотрите кто держит ресет, может даже сетевуха и садит.
Отредактировано Сеган (03.10.2020 19:33:22)
Отредактировано Сеган (04.10.2020 02:01:49)
снял сетевой контроллер без изменений
плата не выключается с кнопки вкл хотя сигнал при нажатии на кнопку просаживается в 0 вольт
Отредактировано Сеган (04.10.2020 01:46:50)
27 нога шима проца 4.83 вольта
28 - 3.3 вольта
Сопротивление на процовых дросселях один 3.4 ом второй 4.2 ом
Условия для запуска ШИМ у вас есть, значит ШИМ ждет указаний необходимых PWM значений, для формирования нужного уровня напряжения процессору,
иными словами нужна команда SVID, состоит SVID из трех выводов это 12,13,14-й вывод, а именно VDIO, ALERT и VCLK.
Вам нужно посмотреть осциллографом, что на VDIO и VCLK, если там нет шевелений, то есть проблема обмена информацией о поднятии необходимого питания.
Кто именно виноват в этом тут вам уже выяснять. Легче начать с ШИМ, но если предыстория ноутбука такова, что ноут был ударен, то конечно надо поднять проц и смотреть порванные пятаки.
Вот 6 исправлений, которые помогли другим пользователям решить проблему с черным экраном ноутбука Asus. Возможно, вам не придется пробовать их все; просто продвигайтесь вниз по списку, пока не найдете тот, который вам подходит.
Исправление 1: сбросить режим отображения
Иногда черный экран - это только сбой, когда операционная система теряет связь с экраном. Поэтому когда бы это ни случилось, первое, что вы можете попробовать, - это нажать клавиша с логотипом Windows , то Ctrl ключ, сдвиг ключ и B в то же время. Это сбросит соединение, так что операционная система вернет отображение.
Исправление 2: Полный сброс ноутбука Asus
Периферийные устройства, подключенные к вашему ноутбуку Asus, также могут быть причиной проблемы с черным экраном. Если это ваш случай, вы можете заметить, что точки вращаются во время процесса загрузки. Поэтому вам следует выполнить полный сброс ноутбука Asus, чтобы сузить возможности.
Вот как это сделать:
1) Выключите ноутбук Asus.
2) Отключите шнур питания, извлеките аккумулятор и отсоедините все внешние подключенные периферийные устройства от вашего ноутбука.
3) Отключите ноутбук на 30 секунд.
4) Нажмите и удерживайте кнопку питания около 60 секунд.
5) Вставьте аккумулятор обратно в ноутбук и подключите шнур питания.
6) Включите ноутбук и проверьте, правильно ли он загружается.
- Если он загружается нормально , а затем поздравляю - вы почти нашли виновника (то есть одно из периферийных устройств). Затем вы можете выключить свой ноутбук, подключать периферийные устройства по одному, пока вы не сможете воспроизвести черный экран.
Если этот метод устраняет проблему с черным экраном, вам следует обновите свой графический драйвер чтобы эта проблема не повторилась.
Исправление 3: обновите графический драйвер
Вам нужно будет войти в свой компьютер, чтобы выполнить это и следующие исправления. Если вы не можете войти в свой компьютер, загрузите ноутбук в Безопасный режим с сетью , затем следуйте инструкциям ниже.
Эта проблема может возникнуть, если вы используете неправильную графическую речку или она устарела. Поэтому вам следует обновить графический драйвер, чтобы увидеть, решит ли он вашу проблему. Если у вас нет времени, терпения или навыков для обновления драйвера вручную, вы можете сделать это автоматически с помощью Водитель Easy .
Driver Easy автоматически распознает вашу систему и найдет для нее подходящие драйверы. Вам не нужно точно знать, в какой системе работает ваш компьютер, вам не нужно беспокоиться о неправильном драйвере, который вы будете загружать, и вам не нужно беспокоиться об ошибке при установке. Driver Easy справится со всем этим.
Вы можете автоматически обновлять драйверы с помощью СВОБОДНЫЙ или Pro версия Driver Easy. Но с версией Pro требуется всего 2 шага (и вы получаете полную поддержку и 30-дневную гарантию возврата денег):
2) Запустите Driver Easy и нажмите Сканировать сейчас кнопка. Driver Easy просканирует ваш компьютер и обнаружит проблемы с драйверами.
3) Нажмите Обновить все для автоматической загрузки и установки правильной версии ВСЕ драйверы, которые отсутствуют или устарели в вашей системе. (Для этого требуется Pro версия который поставляется с полной поддержкой и 30-дневной гарантией возврата денег. Вам будет предложено выполнить обновление, когда вы нажмете «Обновить все».)
Вы можете сделать это бесплатно, если хотите, но отчасти это делается вручную.
4) Перезагрузите компьютер, чтобы изменения вступили в силу.
Исправление 4: перезапустите процесс explorer.exe
Explorer.exe управляет рабочим столом, панелью задач и другими процессами на вашем ноутбуке, поэтому, если он будет закрыт в вашей системе, ваш рабочий стол и панель задач станут невидимыми, а ваш экран станет черным. В этом случае вам нужно будет перезапустить процесс, чтобы увидеть, решил ли он проблему.
1) На клавиатуре нажмите кнопку Ctrl , сдвиг и Esc ключи одновременно, чтобы открыть Диспетчер задач .
2) Щелкните значок Детали вкладка (или Процессы вкладка, если вы используете Windows 7), затем найдите explorer.exe и нажмите Завершить задачу .
Исправление 5: отключить быстрый запуск
Быстрый запуск - это новая функция в Windows 10, которая позволяет вашему компьютеру загружаться быстрее, сохраняя состояние операционной системы в файле гибернации. Однако это не всегда работает идеально, а иногда может мешать процессу запуска и заставлять экран становиться черным.
Итак, вы можете попробовать отключить быстрый запуск, чтобы увидеть, помогает ли он:
1) На клавиатуре нажмите клавиша с логотипом Windows и р в то же время введите powercfg.cpl и нажмите Войти .
2) Нажмите Выберите, что делают кнопки питания .
3) Нажмите Изменить настройки, которые в настоящее время недоступны .
4) Один тик коробка за Включите быстрый запуск (рекомендуется) нажмите Сохранить изменения и закройте окно.
5) Перезагрузите компьютер и проверьте, правильно ли отображается экран ноутбука.
Исправление 6. Выполните восстановление системы.
Если эта проблема с черным экраном возникает совсем недавно, когда вы внесли некоторые изменения в свой компьютер, такие как установка новой программы или запуск обновления Windows, скорее всего, эти изменения не очень совместимы с операционной системой и вызывают проблему с черным экраном. Поэтому вам следует выполнить восстановление системы, чтобы вернуть ваш ноутбук в предыдущее состояние до этих изменений.
1) На клавиатуре нажмите кнопку Windows logo key и введите восстановление системы , затем нажмите Создать точку восстановления как только он появится как соответствующий результат.
2) В Защита системы вкладку, щелкните Восстановление системы… .
3) Прочтите на экране описания того, что будет делать и что не будет делать восстановление системы, и нажмите следующий продолжать.
3) Поставить галочку коробка за Показать больше точек восстановления и выберите точка восстановления который вы хотите использовать для восстановления вашего компьютера и нажмите следующий .
4) Следуйте инструкциям на экране, чтобы завершить процесс восстановления системы.
5) Перезагрузите компьютер, чтобы увидеть, решена ли проблема с черным экраном.
Надеюсь, статья указала вам правильное направление в устранении неполадок с черным экраном на ноутбуке Asus. Если у вас есть вопросы, идеи или предложения, дайте мне знать в комментариях. Спасибо за прочтение!
присмотритесь к монитору или посветите на него фонариком, если хоть немого видно изображение то у вас сгорела подсветка или инвертор.
Если нет тогда проблема мб со шлейфом.
Так же это может быть проблема с северным мостом.
Если мосто стоит его 10-20 секунд прогреть феном (250) град. Дать немного остыть и включить проверить. Если изображение появится нужно менять северный мост или перекатывать этот.
Так как долго он не проработает
Возможно включен внешний монитор с помощью комбинаций клавиш. Также возможно повреждение шлейф (надо прозвонить). Шлейф мог выскочить или из разъема матрицы или из разъема платы, или что весьма вероятно вы его неправильно вставили.

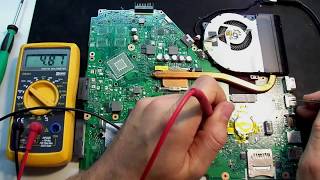

Ноутбук ASUS X550C не включается. Типовые проблемы ASUS №2
YouTube внес изменения в звуковую дорожку, в следствии чего часть была затерта. :( Типичная проблема новой.
Знаете, как решить эту проблему?
Поделитесь своим знанием!
Проблемы с экраном после разборки ноутбука. Изображение есть, но искаженное
ноутбук включается и через несколько минут гаснет экран, а по звуку вроде всё работает, куллер крутится. что делать, что сломалось? и ещё возможно его .
Разобрал самсунг R519, после сборки не работает привод вообще, хотя это единственная часть, которая после отвинчивания болта просто вытаскивается и .
Я решил почистить ноут от пыли, это я делал не первый раз. Я вытащил оперативку и заного вставил, ничего не повредив собрал после чистки и решил .
Я подключаю к сети ноутбук и начинаю работать на нем. минут через 15-20 ноутбук автоматически выключается. Включаю заново, и опять ноутбук выключается .
Сегодня расскажу о своём первом сложном ремонте ноутбука Asus X551 (X551CA Rev: 2.2). Ноут не включается, хотя при подключении зарядного устройства и нажатия кнопки включения появляется индикация наличия питания.
Удалось выяснить, что у данной модели ноутбуков есть очень простое решение проблемы — достаточно просто отключить аккумуляторную батарею и подсоединить её снова. Есть одно «но». чтобы произвести данную операцию, следует разобрать ноутбук, так как батарея располагается внутри корпуса.
Если данный способ не принёс желаемого результата и ноутбук не запустился, придётся ремонтировать или менять материнскую плату. Как я уже упоминал в предыдущей статье, в лучших традициях бюджетных решений, память и процессор тут распаяны непосредственно на самой плате. Так что, каждый решает для себя, что целесообразнее менять материнскую плату или весь ноутбук. С AliExpress плата X551CA Rev: 2.2 обойдётся примерно в 5-7 тысяч рублей.
Мне было интересно попробовать самостоятельно починить плату, тем более в голове начали постепенно проясняться некоторые принципы поиска неисправностей. В данном случае, неисправность оказалась типовой и повторяется на моделях ноутбуков Asus X550, X551 и X553. В большинстве случаев лечится заменой входных мосфетов M3024M. Подробнее об этом рассказывается в данном видео:
Точно таких мосфетов QM3024M мне найти не удалось. На самой детали написано M3024M, но надо искать именно QM3024M (в магазине partsdirect их называют драйверами). Аналогом являются SiS412DN, AON7410 и AON7506 (наверное есть и ещё какие-то, но и этого списка вполне достаточно). Заменил их на SiS412DN и. ноутбук не запустился.
Стоит отметить, что паять такую мелочевку тоже довелось впервые, были некоторые сомнения в успехе, но всё получилось. Паял термовоздушной станцией при температуре в 320 китайских градусов на минимальном потоке. Станция специально не калибровалась, потому советую предварительно опробовать на старой плате при какой температуре получается снимать детали.
Раз типовой вариант ремонта пошёл не по плану, пришлось найти схему платформы X551CA Rev: 2.2 (скачать X551CA_2.2.fz.zip) чтобы знать куда тыкаться при проверке параметров питания. В поиске причины почему плата не стартует, существенно помогает схема распределения питания и последовательности запуска (Power On Sequence).
Вот тут мы и начинаем знакомиться с формированием сигналов и напряжений ноутбука. Сам пока не могу написать что-то вразумительное по этой теме, потому следующие две статьи будут не мои, нашёл их на просторах рунета и размещу у себя со ссылкой на источник (хотя, мне кажется, что и там был копипаст).
В общем, после нажатия кнопки включения, у меня на плате присутствовали напряжения 3.3V и 5V. На микросхеме BIOS питание 3.3V тоже было, а вот сигнала +3VS на мультиконтроллере нет. В таком случае советуют перешивать BIOS, предварительно выпаяв его с платы.
Так микросхемы биоса я ещё никогда не прошивал, да и программатора у меня тоже нет. В качестве последней меры, решил просто вытащить батарейку с материнской платы и минут через десять вернуть её на законное место, тем самым сбросив настройки BIOS. И знаете что? После подачи питания, на плате появились недостающие напряжения и она запустилась.
