В данном компьютере есть встроенное устройство управления питанием,
которое следит за системными действиями. Под системными действиями
подразумеваются любые действия с вовлечением одного или нескольких
устройств, таких как: клавиатура, мышь, дисковод, жесткий диск,
периферийные устройства, соединенные с последовательными и
параллельными портами, а также видеопамять. Если за какое-то время
(так называемое время бездействия) не отслеживается никакая деятельность,
компьютер останавливает часть или все эти устройства, чтобы экономить
энергию.
Данный компьютер использует схему управления питанием, которая
поддерживает ACPI (улучшенный интерфейс для конфигурации и управления
электропитанием), который в свою очередь позволяет максимально экономить
электроэнергию и в то же время обеспечивать максимальную
производительность. Windows берет на себя все труды по экономии
электропитания.
В комплект поставки вашего компьютера входит набор DVD-дисков
восстановления, на которых записаны данные для восстановления системы.
Когда питание планшетного ПК выключено, подключите внешний привод DVD и
вставьте в него первый диск. Чтобы включить систему, одновременно нажмите
клавишу Windows, клавишу увеличения громкости и кнопку питания.
Выполните процедуру восстановления, следуя экранным указаниям.
Примечание: внешний привод DVD покупается отдельно.
Аккумуляторная батарея, Характеристики аккумуляторной батареи, Увеличение срока службы аккумуляторной батареи 32
Увеличение срока службы аккумуляторной батареи
В компьютере используется аккмуляторная батарея, обеспечивающая
продолжительное время автономной работы.
Характеристики аккумуляторной батареи
Используемая аккумуляторная батарея обладает следующими
характеристиками:
Соотвествие текущим технологическим стандартам.
Функция предпреждения о низком уровне заряда.
Заряд аккумуляторной батареи выполняется при подключении к переносному
компьютеру адаптера электропитания переменного тока. Заряд батареи
возможен и в процессе использования компьютера, позволяя не прерывать
работу при заряде аккумулятора. Тем не менее, заряд аккумуляторной батареи
при выключенном компьютере занимает значительно меньше времени.
Увеличение срока службы аккумуляторной батареи
Как и любые другие батареи, аккумуляторная батарея переносного компьютера
со временем теряет емкость. Это значит, что время работы от батареи со
временем сокращается. Для продления срока службы аккумуляторной батареи
рекомендуется следовать приведенным ниже рекомендациям.
Подготовка новой аккумуляторной батареи к
использованию
Перед началом использования новой аккумуляторной батареи рекомендуется
провести процесс подготовки ее к работе:
Поключите адаптер электропитания и полностью зарядите батарею.
Отключите адаптер электропитания.
Включите компьютер и работайте, используя электропитания от
аккумуляторной батареи.
Используйте компьютер до полного разряда батареи и появления
предупреждения о низком уровне заряда.
Подключите адаптер электропитания и вновь полностью зарядите
батарею.
Заряд аккумуляторной батареи, Проверка уровня заряда аккумулаторной батареи
Заряд аккумуляторной батареи
Повторяйте описанные выше действия для выполнения трех циклов полного
разряда и заряда батареи.
Выполняйте эту процедуру подготовки для всех новых батарей и батарей,
которые не использовались длительное время.
Внимание: Не подвергайте аккумуляторную батарею
воздействию температур ниже 0°C (32°F) и выше 45°C (113°F).
Воздействие высоких и низких температур может
неблагоприятно повлиять на работоспособность
аккумуляторной батареи.
Процедура подготовки аккумулятрной батареи к использованию увеличивает
емкость (максимальный уровень заряда) батареи. Если не проводить
процедуру подготовки, батарея не сможет заряжаться до максимального
уровня, а срок ее службы сократится.
Помимо вышеперечисленного на срок службы батареи существенно влияют
следующие факторы.
Невыполнение процедуры подготовки батареи к использованию,
описанной выше.
Интенсивоное использование; чем чаще используется батарея, тем
быстрее сокращается ее ресурс. Ресурс стандартной аккумуляторной
батареи для переносного компьютера – около 300 циклов заряда/разряда.
Заряд аккумуляторной батареи
Подключите адаптер электропитания к компьютеру и к сети электропитания.
В процессе разяра можно продолжать работу с компьютером. Тем не менее,
заряд аккумуляторной батареи при выключенном компьютере занимает
значительно меньше времени.
Примечание: Рекомендуется заряжать батарею в начале каждого
дня. Заряд батареи ночью перед началом поездки позволит утром
начать работу с полность заряженной батареей.
Проверка уровня заряда аккумулаторной
батареи
Уровень заряда батарей можно просмотреть с помощью индикатора батарей
Windows. Подведите курсор мыши к значку батарей/электропитания для
просмотра текущего уровня заряда.
Предупреждение о низком уровне заряда аккумулятора
Предупреждение о низком уровне заряда
аккумулятора
При питании компьютера от батареи обращайте внимание на индикатор
батарей Windows.
Внимание: После появления предупреждения о низком
уровне заряда как можно быстрее подключите к компьютеру
адаптер электропитания. При полном разряде аккумулятора
текущие данные будут потеряны, а компьютер выключится.
При появлении предупреждения о низком уровне заряда в зависимости от
ситуации необходимо предпринять одно из следующих действий:
Рекомендуемое действие
Имеется адаптер
электропитания,
доступно питание
от сети.
1. Подключите адаптер электропитания к компьютеру,
а затем – к сети электропитания.
2. Сохраните все открытые файлы.
3. Продолжайте работу.
Если необходимо быстро зарядить батарею,
выключите комптьютер.
Имеется адаптер
электропитания,
питание от сети
недоступно.
Запасная батарея
отсутствует.
1. Сохраните все открытые файлы.
2. Закройте все приложения.
3. Завершите работу операционной системы
длявыключения компьютера.
Расширение с помощью дополнительных возможностей, Способы подключения, Сетевая функция
Расширение с помощью
Ваш компьютер обеспечивает все возможности для мобильных вычислений.
Порты позволяют подсоединять периферийные устройства к компьютеру так,
как Вы подсоединяете их к стационарному компьютеру. Подробные указания
для подключения различных внешних устройств к компьютеру вы можете
найти в следующем разделе.
Примечание: Сетевая функция является компонентом
покупаемой отдельно клавиатуры/док-станции.
Средства работы в сети позволяют подключать ваш компьютер к сети Ethernet.
Для работы в сети вставьте один конец сетевого кабеля в сетевой порт (RJ-45)
в корпусе компьютера, а второй конец этого кабеля - в розетку сети Ethernet
или в разъем сетевого концентратора.
Универсальная последовательная шина (usb), High-definition multimedia interface
Расширение с помощью дополнительных возможностей
Универсальная последовательная шина (USB)
Разъемы USB 2.0 высокоскоростной шины последовательной передачи данных
позволяют подключать внешние USB-устройства, не занимая ресурсов системы.
High-Definition Multimedia Interface
HDMI (High-Definition Multimedia Interface - интерфейс мультимедиа высокой
четкости) - это поддерживаемый в отрасли, не использующий сжатие,
полностью цифровой аудио/видеоинтерфейс. Интерфейс HDMI позволяет по
одному кабелю соединять совместимый источник цифрового аудио/видео
(декодер каналов кабельного ТВ, проигрыватель DVD-дисков, A/V-ресивер) с
совместимым монитором цифрового звука и/или видео, например, приемником
цифрового телевидения (DTV).
Используйте порт HDMI в вашем компьютере для подключения к
высококлассной аудио- и видеоаппаратуре. Использование всего одного
кабеля значительно ускоряет подключение и настройку.
Утилита bios, Последовательность начальной загрузки
Утилита BIOS является программой конфигурирования программного
обеспечения, встроенной в базовую систему ввода/вывода (Basic Input/Output
System (BIOS)) компьютера.
Ваш компьютер уже сконфигурирован и оптимизирован надлежащим образом,
поэтому Вам нет необходимости запускать эту утилиту. Однако если у Вас
возникают проблемы с конфигурацией компьютера, Вам может понадобиться
ей воспользоваться.
Чтобы активировать утилиту BIOS, подключите USB-клавиатуру к планшетному
ПК и во время выполнения самопроверки при включении питания, когда
увидите логотип компьютера, нажмите <F2>.
Примечание: чтобы запустить утилиту BIOS, подключите USB-
клавиатуру и нажмите клавишу Windows, удерживая нажатой
кнопку питания.
Последовательность начальной загрузки
Чтобы настроить последовательность начальной загрузки в утилите BIOS,
запустите утилиту BIOS и затем в списке категорий вверху экрана выделите
пункт Boot.
Часто задаваемые вопросы
Часто задаваемые вопросы
Часто задаваемые вопросы
Далее приведен список возможных ситуаций, которые могут встретиться при
пользовании вашим компьютером. Для каждой ситуации приведены простые
ответы и решения.
После нажатия кнопки питания компьютер не запускается или
Взгляните на индикатор Power (Питание):
•
Если он не светится, питание на компьютер не подано. Проверьте следующее:
•
Если вы работаете от аккумулятора, это может означать, что его
заряд низкий и неспособен питать компьютер. Подключите адаптер
переменного тока, чтобы зарядить аккумулятор.
Убедитесь, что адаптер переменного тока должным образом
подключен к компьютеру и к сети.
Нет изображения на экране.
Система управления питанием компьютера автоматически отключает дисплей
для экономии электроэнергии. Нажмите любую клавишу, чтобы включить
дисплей.
Если нажатие клавиши не возвращает дисплей в рабочий режим, возможны
две причины:
Уровень яркости может быть слишком низок. Нажмите <Fn> + < >, чтобы
повысить уровень яркости.
Если горит индикатор режима сна (Sleep), то это значит, что компьютер
находится в режиме сна. Для возобновления работы в обычном режиме
нажмите и отпустите кнопку питания.
Компьютер не воспроизводит звук.
Громкость может быть отключена. В Windows, взгляните на значок
регулятора громкости (динамик) на панели задач. Если он перечеркнут,
нажмите на значок и отмените опцию Выкл. все.
Уровень громкости может быть слишком низок. Проверьте положение
ползунка значка регулятора громкости на панели задач Windows. Для
регулировки громкости можно также использовать колесико прокрутки, не
имеющее ограничителя, или кнопки регулировки громкости.
Если головные телефоны, наушники или внешние динамики подключены к
разъему линейного выхода передней компьютера, то внутренние
динамики автоматически отключаются.
Принтер не работает.
Выполните следующие действия:
•
Удостоверьтесь, что принтер подключен к сети и что его питание включено.
Убедитесь, что один разъем кабеля принтера надежно подсоединен к
разъему USB компьютера, а другой – к разъему принтера.
Обращение за технической поддержкой, Поиск сертификата подлинности microsoft
Обращение за технической поддержкой
Обращение за технической поддержкой
Поиск сертификата подлинности Microsoft
Сертификат подлинности Microsoft доказывает, что ваш компьютер был продан
с подлинной операционной системой Microsoft. Этот сертификат, в котором
указано количество функций безопасности, нельзя удалять с компьютера.
Сертификат подлинности расположен на откидной заглушке над гнездом карты
SD. Чтобы увидеть Сертификат подлинности, нужно открыть эту заглушку.
Положите планшетный ПК экраном вниз на подходящую поверхность и
откройте крышку гнезда карты SD.
Вставьте тонкий предмет в одно из двух небольших выемок на заглушке.
Осторожно откройте заглушку.
Международные гарантии для путешествующих, Прежде, чем обращаться за помощью
Часто задаваемые вопросы
Международные гарантии для путешествующих
Прежде, чем обращаться за помощью
осле того, как ко мне в руки снова попал планшет на Windows Acer Iconia Tab W500 , я озаботился вариантами его ускорения и улучшения, плюс мой друг меня обрадовал, что нарастить память к нему проблемой не станет. Поэтому я сразу же решил глянуть, что там нынче по ссд накопителям, и практически на следующий день чуть не купил новый на юлавитах, уже оделся, собрался, хотел выходить из дома, но решил захватить с собой переходник m2 sata на usb, чтобы проверить при покупке накопитель. Беру переходник, а из него вываливается BiWin m2 ssd на 128гб! И я призадумался, а я куда и зачем ехать-то собирался, если ссд у меня и так имеется?
Я понял, что перепутал названия форм-фактора, всё наоборот. Даже зная все эти форматы, заработавшись, погрузившись в дела и заботы, можно легко их перепутать и даже значения этому не придать, что уж говорить о людях, для которых mSata и m2 вообще тёмный лес!
Разумеется, встречу пришлось отменить, а т.к. в накопителями мсата на тех сайтах не особо, а магазинные стоят уж каких-то совершенно иных денег, то пришлось идти к китайцам, благо у них там и выбор вполне себе, да и всё, заказанное оттуда, пока работает без сбоев, а цены со всеми купонами и кэшбеками становятся ещё лучше. В общем, ссд на 256гб обошёлся мне чуть меньше 2 тысяч, что очень здорово, никаких диких скоростей нам не надо, да и объёма хватит надолго!
Теперь дело за малым, вскрыть планшет, да заменить ссд накопитель. Господи, как же я ненавижу эти заклёпочки задних крышек у планшетов, которые при попытке открыть его сразу же ломаются! Открыли, с горем пополам, вроде всё целым сохранили.
Я уже описывал в той статье, где рассказывал, как нашел планшет, о его чистке, разборке и обслуживанию, поэтому, все необходимые процедуры уже были проведены, что несколько облегчает задачу.
Теоретически, можно было оставаться и на этом Sandisk с 32гб - для операционки их достаточно, а помимо 32гб я ещё воткнул SD карту на 64гб, поэтому и место имеется. Но раз уж есть возможность взять ссд побольше, то и решил ей воспользоваться.
Забавно было, что новый диск вставляется наклейкой вниз, всегда полагал, что наклейка это что-то вроде лицевой стороны, а может просто китайцы клеют её куда рука ляжет, не знаю.
Аккуратно вставляем, опускаем, прижимаем и прикручиваем винтом, после чего можно пробовать ставить операционку. Кстати, очень классная штука - на диске есть лампочки, я всегда благодарю производителей ссд за них, т.к. в твердотельных дисках ничего не шуршит, не двигается - сложно понять, работает он или нет, а лампочки отлично сообщают пользователю о состоянии диска!
Диск установлен, лампочки мигают, всё отлично! Вот только я после этого почти час не мог войти в биос. Для меня этот планшет (хотя и многие другие компьютерные закидоны) это прям аномальная зона какая-то, совершенно непонятно его поведение иной раз. Всё, что нужно было от меня - это нажать F2 и всё. В прошлый раз, после покупки, когда я ставил винду была та же история, но решилась легко - почему-то одна клавиатура не срабатывала до винды, то есть в винде работает, а до неё нет. После подключения другой клавиатуры зашёл в биос с первого же раза, но в этот раз ни та, ни другая не срабатывали, тупо горел логотип Acer и всё. Сработал закон трёхсторонней usb флешки - когда ты вставляешь флешку стороной 1 - не входит, вставляешь стороной 2 - не входит, вставляешь стороной 1 снова - входит. Так и тут. Почти час бился - никак. Переставил 32 ссд обратно - вошёл в биос ))))) Заменил ссд на 256 - зашёл в биос.
Для меня загадка, почему не мог зайти в биос сразу. В общем, после таких мучений, началась установка Windows, прошла она, по субъективному мнению, пошустрее, чем на 32гб.
Теперь можно закачать туда тонны героев всяческих и других игр, можете посоветовать, во что удобно играть на планшете. Я уже поставил несколько стратегий вроде HOMMIII, C&C Red Alert, Dune 2000, сейчас вот подумал про квесты, возможно тоже удобно будет погонять во всякие Full Throttle и так далее.
Планшет, конечно, слабоват, ему бы процессор пободрее, т.к. AMD C-50 совсем беда-бедочка. Мой друг, сказал, что единственное, что вынесет этот агрегат, это обновление до C-70 или вроде того. Он был не прав, что планшету легко нарастить память, она оказалась распаяна на плате, но говорит, что перепаять банки с 2гб на 4гб будет реально. Посмотрим, постараюсь провернуть сей эксперимент, как только у него появится свободное время. Очень интересно будет, получится ли это, и насколько повлияет на производительность устройства, обязательно потом расскажу, чем дело закончилось!
Многие из Вас наверно хотели бы узнать что же творится такого интересного внутри планшета, из чего он состоит.
Но страх сломать планшет или не совсем "ровные руки" останавливали Вас от попытки разобрать его.
Я предлагаю на фото наглядно посмотреть из чего состоит планшет и как его грамотно разбирать в случае необходимости.
Фото кликабельно! (если щелкнуть мышкой - оно увеличится)
Поддеваем крышку
Аккуратненько снимаем заднюю крышку
Вид сзади на планшет без крышки
Откручиваем аккумулятор
Сминаем батарею
Собственно сам аккумулятор
Выдергиваем шлейф
Аккуратненько снимает плату
Все собирают китайцы
Плата с чипом Tegra 2
Nvidia Tegra 2 собственной персоной!)
Кратко:
Дата выхода на рынок: 2011 г
Операционная система: Windows 7 (or x86 OS)
Процессор: AMD C50 (or C60)
Частота процессора: 1000 МГц
Разрешение экрана: 1280 x 800
Встроенная память: 32 Гб
Диагональ экрана: 10.1"
Оперативная память: 2гб (доступно 1.6, так как часть отдано видеокарте)
Видеокарта: AMD Radeon HD6250 (or AMD Radeon HD6290 в версии для С60; около 400мб)
А так же: wi-fi b/g/n, bluetooth 3.0, 2x1.3 mpCam, 2xUSB
P.S: Первые планшеты стоили дорого, весили много, работали от батарейки мало — и к тому же на взрослой ОС. Потому сразу же были отправлены в нокдаун неожиданно появившимися нетбуками. Но именно эти монстры и сформировали первое представление о планшетах. Когда первый iPad только был анонсирован, многие недоумевали: ждали половинки макбука, а получили большой iPod touch. На волне популярности планшетов нового поколения некоторые производители решили возродить жанр и начали выпускать устройства на Windows 7. Один из представителей этого вида — Acer Iconia Tab w500.
- AMD C50 - двуядерный x86 процессор с частотой 1 ГГц, (2x512 Кбайт КЭШ L2)
- Radeon HD 6250 (80 скалярных процессоров на частоте 280 МГц)
- 2 Гбайт DDR3 1066 МГц RAM
- 32 Гбайт SSD накопитель
- Экран с разрешением 1280х800
- Bluetooth 3.0, WiFi, 2xUSB, HDMI, 2x 1,3 МП камеры, фронтальная и внешняя.
- Время работы - 4-7 часов.
P.S. По общей производительности - примерно как Nvidia ION, но процессор всё-таки будет по-шустрее ATOM'а :)
Если будут вопросы - задавайте, с удовольствием отвечу на них.
LE.L0803.043 - Процессор AMD Dual-Core C-50 Windows® 7 Professional - 4 usb, rj45, док станция есть
LE.L0703.001 - Процессор AMD Dual-Core C-50 Windows® 7 Professional - 2 usb, нет rj45, нет док станции
LE.L0602.053 - Процессор AMD Dual-Core C-50 Windows® 7 Home Premium - 4 usb, rj45, док станция есть
LE.RHC02.002 - Процессор AMD Dual-Core C-50 Windows® 7 Home Premium - 2 usb, нет док станции
LE.RHC02.109 - Процессор AMD Dual-Core C-60 Windows® 7 Home Premium - 2 usb, нет док станции
LE.RHC03.004 - Процессор AMD Dual-Core C-60 Windows® 7 Professional - 2 usb, нет док станции
LE.RK602.035 - Процессор AMD Dual-Core C-50 Windows® 7 Home Premium - 4 usb, rj45, док станция есть
LE.RK602.076 - Процессор AMD Dual-Core C-60 Windows® 7 Home Premium - 4 usb, rj45, док станция есть
LE.RK603.014 - Процессор AMD Dual-Core C-60 Windows® 7 Professional - 4 usb, rj45, док станция есть
LE.L0602.071 - Процессор AMD Dual-Core C-60 Windows® 7 Home Premium - 4 usb, rj45, док станция есть
LE.L0603.007 - Процессор AMD Dual-Core C-60 Windows® 7 Professional - 4 usb, rj45, док станция есть
LE.L0903.001 - Процессор AMD Dual-Core C-50 Windows® 7 Professional - 4 usb, rj45, док станция есть
LE.RK502.049 - Процессор AMD Dual-Core C-50 Windows® 7 Home Premium - нет rj45, нет док станции
LE.RK502.058 - Процессор AMD Dual-Core C-60 Windows® 7 Home Premium - нет rj45, нет док станции
Перепрошивка Bios с FLASH ПО для Windows, оптимизированное под сенсорный экран
Еще одна подборка софта
Экранные клавиатуры
2 клавиатуры swipe
Еще одна клавиатура swipe
Windows 7
Оптимизация Windows 7
Переустановка Windows 7
Windows 8.
Установка Windows 8
Ссылки на драйвера для Windows 8
Перезалитые драйвера (Видео и BT) для Windows 8.
Изменяем папку для установки приложений Windows 8 и Windows RT
Урезанная Windows 8
Metro Google Chrome
Установка Windows XP
Установка Ubuntu 11.04
Установка Android 4.0 ICS
Как вывести с планшета на телевизор видео BD-RIP 1080P со звуком 5.1
Ознакомительная версия Microsoft Office 365 ProPlus Preview Поддерживаемые языки: английский, японский, испанский
Тестовая публичная версия Microsoft Office 2013 Customer Preview
Что делать, если слетал Биос
Причина редактирования: Что делать, если слетал Биос
Тоже являюсь обладателем такого же девайса, покупал в Чехии. Хотел с док-станцией, поэтому пришлось брать с профессиональной версией винды (домашней премиум с док станцией не было). Эта таблетка у меня уже около 3 недель. Работает шустро, единственное, что хреново работает - скайп. Микрофон не очень громкий и при включении камер на обоих сторонах все начинает заметно тормозить. Когда камера работает только с одной стороны - все нормально.
Кстати, когда читал отзывы - везде писали о плохом качестве связи с wi-fi. Я ничего подобного не отметил - связь работает также как и на моем Samsung Spica - меня устраивает.
Имеется планшет Acer Iconia Tab A501, пароль от которого забыт за долгое время лежания в шкафу. Все что нужно - вытащить фотографии, но понятия не имею как. Проблема в том, что планшет к гуглу не привязан, так что после 10-го неправильного ввода войти в аккаунт не просит. Так же в нём отключена отладка по USB, ну и загрузчик стандартный, CWM нет.
Может есть способ сброса пароля без особых жертв.
Предполагаю такой вариант - Hard Reset, а потом пытаться чем-то типа Recuva вытащить все что вытаскивается, но информации по этому методу не нашел, по этому в сомнениях.
Если кто может подсказать как быть, буду очень благодарен.
Сообщество Ремонтёров - Помощь
6.6K постов 10.6K подписчиков
Правила сообщества
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
До 3 ведра есть баг и данные можно вытащить даже с графическим ключом. По ссылке выше есть пару способов с 4 пда это сделать
Рекавери поставь нормальное и через него с копируй
Ищи человека с программатором. Z3X, Medusa Pro, UFI. Можно вытянуть данные напрямую с микросхемы памяти. Если проживаешь в Украине - можем договориться. У меня Z3X Plus.И НЕ ВЗДУМАЙ делать Hard Reset! Есть довольно высокий риск всё потерять! Emmc микросхемы это по сути карта памяти, устройство то же. А с карты памяти инфу восстановить крайне геморно в случае её удаления оттуда.
Если будут вопросы - в Telegram по нику здесь.
На 4пда нет ничего? Я думаю есть 99%

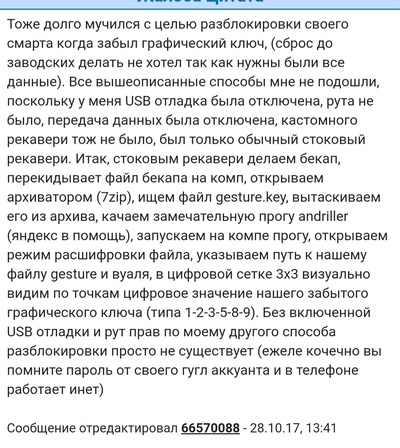

(да, там в кои-то восемь нашелся адекватный рецепт, а не шаманские пляски)
Инструкция Hard Reset для планшета Acer Iconia Tab A500, A501.
1) Отключаем питание.
5) В левом верхнем углу экрана должна появиться надпись, информирующая о начале форматирования.
6) Дождитесь завершения операции.
Если с первого раза у вас не получилось сделать перезагрузку, попробуйте опять повторить тот же алгоритм.
Читайте также:
