Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.
Серия Asus X52 основан на таком же корпусе как и модели Asus X52BY, X52DE, X52DE, X52DY, X52F, X52JB, X52JC, X52JE, X52JK, X52JR, X52JT, X52JU, X52JV, X52N, X52S, X52Sg - эти модели имеют одинаковый процесс разборки.
Как почистить ноутбук от пыли Asus X52
Если ноутбук перегревается во время работы и резко выключается - это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы, показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.
Установка SSD/HDD вместо DVD привода в ноутбук Asus X52
Этот видео-гид поможет заменить оптический дисковод на новый или установить жесткий диск вместо CD-DVD привода с помощью специального переходника optibay caddy. Рекомендуется устанавливать именно HDD вместо dvd, потому как шина привода по своей архитектуре с низкой пропускной способностью, и если установить SSD на место dvd, скорость SSD накопителя будет в разы меньше возможной.
Апгрейд процессора в ноутбуке Asus X52
Установка более мощного процессора в ноутбук Асус X52 в рамках сокета PGA988 и чипсета Intel Mobile HM55 Chipset установленного на материнской плате.
Замена клавиатуры в ноутбуке Asus X52
Ремонт клавиатуры в большинстве случаев вызван с пролитием чая или кофе на поверхность, и как показывает практика есть два варианта исхода:
- Снять клавиши с клавиатуры и прочистить их механизмы с помощью дистиллированной воды или спирта, используя щетку.
- Замена на новую клавиатуру (если чистка кнопок не помогла), значит жидкость попала на нижние слои с пленками, где расположены дорожки.
Как увеличить оперативную память или поменять жесткий диск в ноутбуке Asus X52
В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук "название ноутбука" или установить новый SSD накопитель. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.
Замена матрицы ноутбука Asus X52
Матрица это самая хрупкая деталь лэптопа, часто при падении матрица разбивается и восстановить ее невозможно, только замена на новую. Существуют разные типы матриц, отличаются они диагональю и количеством «pin» разъема (30pin/40pin). Что бы правильно подобрать нужную матрицу для своего лэптопа, необходимо знать номер (part number) вашего разбитого экрана по которому и подбирается такая же новая или другая совместимая модель матрицы. По видео ниже можно посмотреть замену экрана ноутбука и так же узнать part number совместимой модели.
Разборка и чистка ноутбука Asus X52, с последующей заменой термопасты?
Смотрим на аппарат, которому сегодня будем делать профилактику всей системе охлаждения. Короче говоря, мы будем разбирать и чистить ноутбук этой модели.
Если вы ждёте большой и развёрнутой статьи по этому поводу, спешу вас огорчить. Разбирается и чистится этот ноутбук за несколько десятков минут, смотря у кого какая сноровка.
Снимаем сначала аккумуляторную батарею. Отодвинув зажимы в стороны, которые на картинке отмечены красными прямоугольниками, вынимаем батарею и откладываем её в сторону. Понадобится она нам только на финишном этапе сборки ноутбука.
Замечаем на нижней части корпуса ноутбука огромный люк, занимающий больше половины нижней части корпуса. Под ним то и таится интересующие нас элементы ноутбука.
Открутив пять винтов и, сняв этот лючок, мы легко в этом убеждаемся.
Все наиболее важные ”потроха” ноутбука, находятся именно здесь. Оперативная память, винчестер, модуль беспроводной связи и, конечно же, система охлаждения ноутбука. Ради неё и затевалась профилактика.
Вынув вентилятор, тщательно его чистим от накопившейся пыли. Использовать можно кисточку, желательно чтобы ворс у кисточки был жёстким. Так же, чистим этой кисточкой рёбра радиатора охлаждения.
Проделав эти не хитрые действия по очистке наиболее запылённых мест ноутбука, ставим вентилятор обратно и прикручиваем его, не забывая подключить от него провод, обратно к материнской плате ноутбука.
Но, это ещё не конец профилактики системы охлаждения. Я настаиваю на обязательной замене термопасты. Для того чтобы это сделать, отвинчиваем все шурупы, которые крепят систему охлаждения к материнской плате. Все эти шурупы отмечены на фотографии.
Ни винчестер, ни оперативная память при этом вам не помешают. Поэтому, что-то с ними делать, не вижу смысла. Пусть стоят, как стояли.
Открутив указанные шурупы, снимаем систему охлаждения. Чистим от старой термопасты все места, где вы её заметите. Так же, чистим и поверхность чипов, к которым радиатор прилегал.
Берём проверенную термопасту, наносим небольшой слой термопасты на чипы материнской платы. Размазываем её однородно, по всей площади чипа. Аккуратно опускаем на чипы радиатор охлаждения. Прикручиваем радиатор на все шурупы, которые мы открутили для его снятия.
Далее, начинаем собирать ноутбук. Нам всего лишь остаётся закрыть крышку, зафиксировать её пятью винтами и вставить аккумулятор в ноутбук. Включаем собранный ноутбук и наслаждаемся его работой.
Хороший ноутбук в плане разборки и чистки, не правда ли?
Предлагаю посмотреть прекрасное видео, именно на эту тему.
Что самое главное в чистке ноутбука? Конечно же почистить систему охлаждения, и ноутбук ASUS X52D не требует полной разборки для этого. Зачастую чтобы добраться до системы охлаждения — нужно разобрать всё до последнего болтика, а здесь достаточно снять одну крышку и все перед нами. В сегодняшней статье — как разобрать ASUS X52D инструкция в картинках.
Начинаем разборку с отключения батареи
Теперь нам нужно открутить 5 болтиков
второй болтик
выкручиваем третий болтик
выкручиваем четвертый болтик
теперь просто снимаем крышку
Перед нами оперативная память, жесткий диск, система охлаждения. Чтобы снять и почистить систему охлаждения — нужно открутить 8 болтиков и отключить шлейф
Если на прошлой картинке вы видели где находятся болтики и шлейф, то на картинке ниже уже шлейф отключен, не думаю что у вас возникнут с этим сложности
теперь по порядку откручиваем болтики
второй
восьмой и последний 🙂 Теперь можно снимать систему охлаждения
Если у вас есть термопаста -берем ватку (салфетку) и стираем старую термопасту. На место старой термопасты наносим новую
здесь тоже вытираем остатки термопасты
Да, вам нужна щетка (зубная или для краски), можно даже грушу в аптеке купить, они облегчат вам чистку всего от пыли. Причем походу разборки убираем всю увиденную пыль. Нам еще кулер почистить нужно, откручиваем четыре болтика
вытягиваем это подобие вентилятора
чистим от пыли, и если у вас есть масло для смазки — хорошо бы каплю капнуть
Разборка Asus k52j, перегревается разъем
Картинки по нажатию увеличиваются.

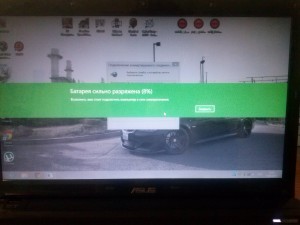

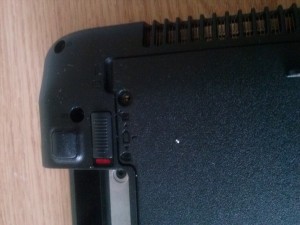

При запуске батарея была разряжена:

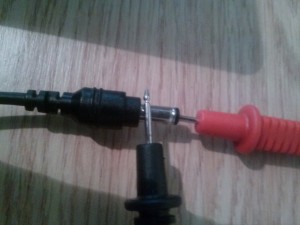

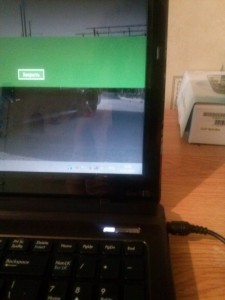

Подключил кабель, ноль эмоции, не заряжает:
Дальше еще больший шок, его уже до меня разбирали, болтики не совпадают с разъемами: шапочки разные и стертые.

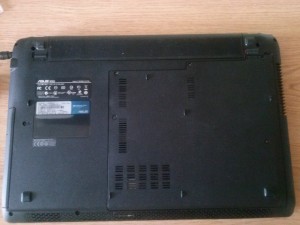

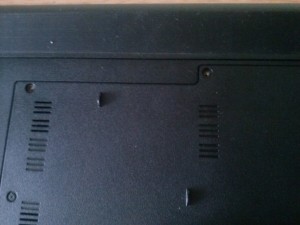

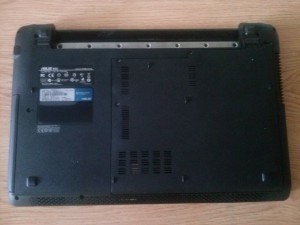

Как всегда, все болтики, что видим, выкручиваем:

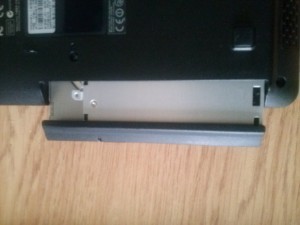

Вытягиваем DWD-RW (сидирум):

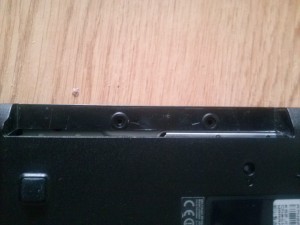

Под DWD-RW видим еще 2 болтика:

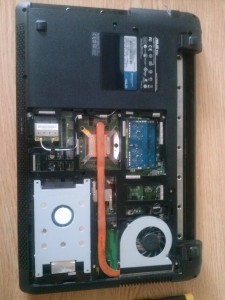

Если все болтики выкрутили с крышки, то теперь ее можно снять. Тянем за указанную ручку, и крышка открывается вверх.

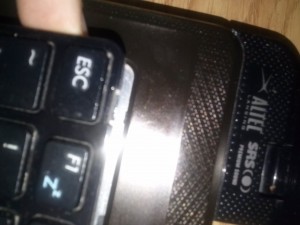

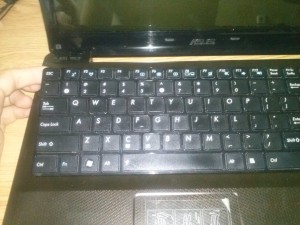

Дальше переворачиваем и снимаем клавиатуру, оттянув все защелки. В моем случае, это уже кто-то не аккуратно сделал:

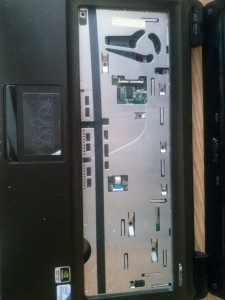

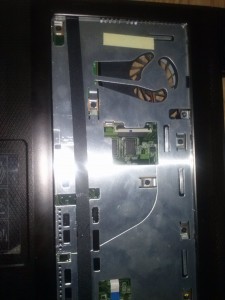

Аккуратно сняли клавиатуру, отсоединили шлейф от платы и видим:

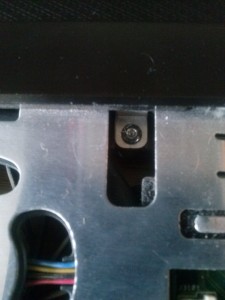

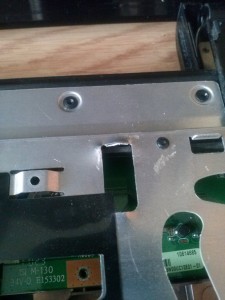

А вот это была реальная проблема для меня, тут либо по-варварски вырывать, либо высверливать шапочку, пришлось алюминий гнуть отверткой, как лобзиком, потому, как резьба сорвана на болтике:

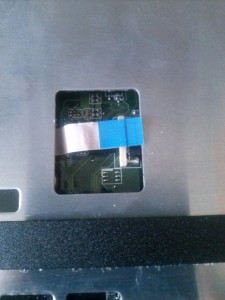

Как всегда, отключаем все шлейфы под клавиатурой, чтоб их не оторвать:

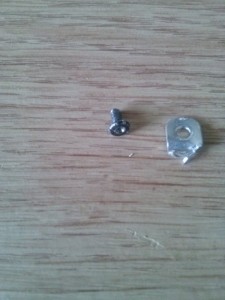

Вот что получилось от моего варварства: я убрал крепление, мне кажется, что и без него все будет хорошо держаться, тем более его уже до меня изрядно изуродовали: все защелки сломаны. А вы будьте аккуратны и не совершите ошибок, когда будете снимать крышку, защелки не сломайте.

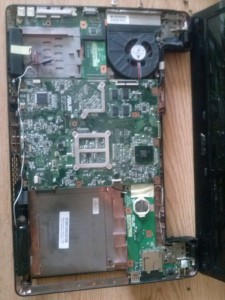

Я аккуратно снял крышку (со стороны клавиатуры):
Напомню, что меня интересовало питание ноутбука:
Видим, что тут уже до меня его паяли, видимо, был случай, как с asus k53s. Но, как я уже писал, тут дело не в этом. Вот видео:
Питание на asus k52j (2,4 MiB 238 загрузок)

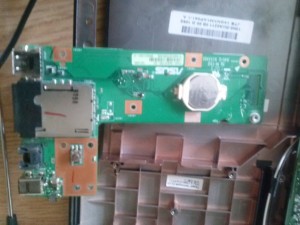

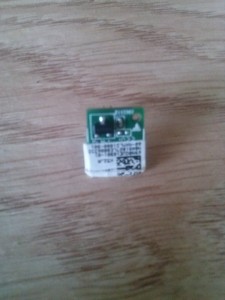

Вот куда входят ножки на плате питания:

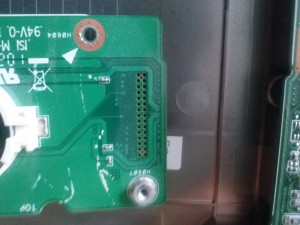

Вот и сами ножки на материнской плате:

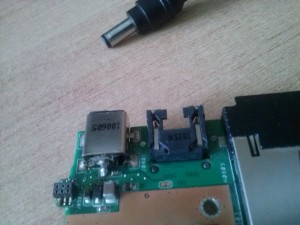

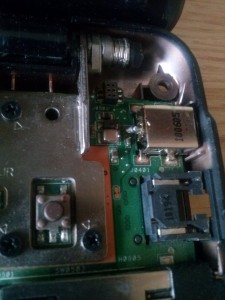

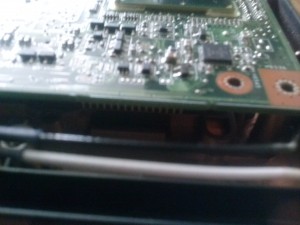

Ближе рассмотрим наше питание:

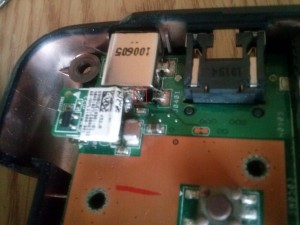

Большинство новичков, разбирая питание, думает, что тут только 2 соединения, но они ошибаются, тут их 3. Вот почему, припаяв питание, толку не было, потому, что забыли про 3-ее соединение. Оно отвечает за то, вставлен кабель в сеть или нет. Там он не одной стороны не касался. При вставке кабеля он отжимается от одного соединения и прижимается к другому, в моем случае этого не было. Только когда я очень сильно надавливал, как в видео выше, он касался нужного контакта. Я исправил, вот каким он должен быть, когда кабель не вставлен (прижат вплотную):

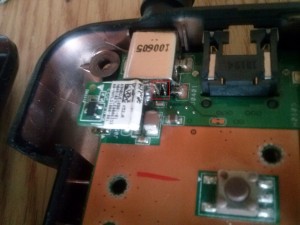

А вот теперь мы вставили кабель, и он отжался от стенки:
Теперь он будет корректно работать.
И в обратном порядке его закручиваем, так же, как разобрали, напоминаю, буквой b на корпусе обозначаются толстые болтики. А желтые квадратики с разъемами в центре для болтиков закручиваются через клавиатуру:
Ну вот и все, мы собрали:
Я правильно собрал, но обнаружил, что минимум 3 болтика не хватает, тот, кто прошлый собирал, их не докрутил:
И, как всегда, в конце тесты игр, с тестером температуры (зажат газ, 3 часа тестировал так) все в норме:
