Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Серия Lenovo IdeaPad 320-15 основан на таком же корпусе как и модели Lenovo IdeaPad 320E, Lenovo 320-15ISK, Lenovo 320-15IAP - эти модели имеют одинаковый процесс разборки.

Как почистить ноутбук от пыли Lenovo 320-15

Если ноутбук перегревается во время работы и резко выключается - это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.

Как увеличить оперативную память на ноутбуке Lenovo 320-15

В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук Леново 320-15. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.

Установка SSD в ноутбук Lenovo 320-15 как поменять жесткий диск

Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке Леново 320-15. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.

Как поменять батарею в ноутбуке Lenovo 320-15

Если в ноутбуке не заряжается батарея, скорее всего, емкость одного из элементов упала до минимума или сломан контроллер батареи. Аккумуляторная батарея не вечна и ей свойственно со временем терять свою заводскую емкость. Это может быть связано с рядом факторов, например, как низкого качества элементов, так и банальной неработоспособности одного из элементов 18650, который тянет за собой неисправность всего аккумуляторного блока. Если батарея ноутбука подключена, но не заряжается, значит ее необходимо заменить. В нашем видео показано как установить батарею в ноутбук Леново 320-15.

Замена Wi-Fi адаптера в ноутбуке Lenovo 320-15

Если в ноутбуке Леново 320-15 не работает Wi-Fi, вполне вероятно, что сам модуль беспроводной сети сломан и нуждается в его замене. Бывает такое, что в ноутбуке пропадает wi fi или не видит вай фай - это также может быть проблемой в самом модуле. Чтобы решить эту неисправность, необходимо переподключить wi-fi карту. Не стоит забывать, что если пропал вай фай в компьютере - это может быть связано с драйверами или программным обеспечением. Первоначально стоит исключить вероятность с неисправными драйверами, а только потом заменять вай-фай адаптер.

Как сбросить биос на ноутбуке Lenovo 320-15

Если компьютер постоянно сбрасывает дату и время, вам необходимо поменять батарейку биоса в ноутбуке. В этом видео будет продемонстрировано как это сделать. При съеме батарейки биоса, происходит автоматический сброс «настроек bios» на заводские настройки, во многих случаях это помогает убрать ошибки биоса. Если снять батарейку биоса на 15 минут, это может помочь, в случае если компьютер вообще не запускается и проблема была в CMOS.

Особенности внутреннего устройства Lenovo ideapad 330

Аккумуляторная батарея тут находится под крышкой корпуса и не предполагает быстрого извлечения, как и в большинстве современных моделей ноутбуков и ультрабуков (это к вопросу нужно ли вынимать аккумулятор из ноутбука при работе от сети , так что отдельный привет любителям хранить батареи на полке).

Lenovo ideapad 330 оснащается 4ГБ оперативной памяти DDR4, причём память распаяна непосредственно на материнской плате ноутбука. Возможности расширения ограничиваются единственным слотом для установки дополнительного модуля памяти DDR4. Если вы планируете самостоятельно добавлять память в свой ноутбук, то имеет смысл брать модель с минимальным объёмом оперативной памяти, чтобы не думать потом куда пристроить уже установленный модуль.

А вот с клавиатурой островного типа, на всей современной линейке Lenovo ideapad, следует быть крайне аккуратными. Если на большинстве старых моделей ноутбуков, замена клавиатуры была копеечным и быстрым занятием, то в данном случае, в виду конструктивных особенностей, меняться клавиатура будет вместе с верхней частью корпуса с перекидываем всех потрохов. Потому, ценник на детали и работу может вас неприятно удивить.

Честно говоря, ожидал увидеть в ноутбуке разъём M.2 для установки NVMe накопителей, но увы. хотя в описании 330 серии на сайте Lenovo есть упоминание (SSD) PCIe накопителей для этих моделей.

Переходник для установки 2,5" дисков в ноутбуки Lenovo

разъём для подлючения оптического привода или жёсткого диска ноутбука Lenovo разъём для подлючения оптического привода или жёсткого диска ноутбука Lenovo

Как и обещал в начале статьи, чуть подробнее расскажу о пластиковой заглушке оптического привода. В некоторых моделях вместо заглушки может быть настоящий DVD-привод или уже установлен дополнительный жёсткий диск. Если в вашем случае, как и у меня была только заглушка, то туда можно самостоятельно добавить жёсткий диск или твердотельный накопитель (SSD), даже не разбирая ноутбук – достаточно выкрутить один винт и вынуть заглушку (это есть в инструкции пользователя).

переходник для установки 2,5" дисков в ноутбуки Lenovo ideapad переходник для установки 2,5" дисков в ноутбуки Lenovo ideapad

Цена вопроса чуть более 300 рублей и никаких проблем. Можно запросто установить SSD под систему, а освободившийся жёсткий диск использовать под всякое барахло, фильмы или резервные копии, что не требует высоких скоростей чтения/записи.

На этом, пожалуй, закончу обзор ноутбука Lenovo ideapad 330-15IKB и вообще 330 серии. Если остались вопросы, пишите в комментариях и ждите выхода второй части этой статьи о переносе системы на новый SSD диск.

Всем привет, в этой статье я расскажу и покажу вам как разобрать ноутбук Lenovo IdeaPad 3 своими руками, ну и естественно собрать его. Для чего это будем делать - просто пора почистить от пыли и заменить термопасту, т.к. при длительной эксплуатации, наш ноутбук Lenovo IdeaPad 3 начинает греться, и шумят вентиляторы. В каких случаях и как часто нужно разбирать и чистить ноутбуки вы можете почитать здесь. Для того, что бы разобрать ноутбук, нам понадобится инструмент, а именно отвертка для мелких работ, или еще их называют "прецизионная отвертка" или набор прецизионных отверток, как на фото ниже.

И так, мы проделаем следующую работу:

Разберем ноутбук Lenovo IdeaPad 3
Почистим его от пыли и заменим термопасту
Соберем обратно

Внимание! Перед началом работ обязательно извлеките батарею с ноутбука во избежание проблем! Хотя в этой модели ноутбука IdeaPad 3 она находится внутри (как бы встроена), просто на будущее предупреждаю, для других моделей, где батарея извлекается с наружи (не встроена во внутрь).

Разборка ноутбука Lenovo IdeaPad 3, подробная инструкция

1. Перевернем наш ноутбук и открутим все винты (должно быть 9 винтов)

2. После того, как вы открутили винты, снимаем крышку, она снимается свободно. Лучше чем-нибудь подковырнуть, я использовал канцелярский нож.

3. Отсоедините кабель от системной платы.

Внимание: ногтем потяните за разъем, чтобы отсоединить его, не тяните за сам кабель. Затем выкрутите четыре винта и аккуратно снимите аккумулятор.

3. Открутите 4 винта, что бы снять радиатор.

4. Отсоедините провода от вентилятора, которые подключены к системной плате и освободите кабели из крючков.

5. Далее выкручивает 3 винта и снимаем вентилятор.

Замена термопасты и смазка вентиляторов на ноутбуке Lenovo IdeaPad 3

После этого можно заменить термопасту на процессоре и на чипах, а так же смазать вентиляторы. Данный процесс подробно не описываю, как смазывать кулера и заменить термопасту читаем здесь.

Если вам необходимо дополнительно добавить оперативную память на ноутбук Lenovo IdeaPad 3, или заменить жесткий диск, то все это вы можете сделать самостоятельно. В этом вам может помочь более подробный сервисный мануал для Lenovo IdeaPad 3. Посмотреть или скачать сервисный мануал для ноутбука Lenovo IdeaPad 3 вы можете здесь.

Собирается ноутбук так же как и разбирался, только в обратной последовательности.

На этом и все, теперь вы знаете, как разобрать ноутбук Lenovo IdeaPad 3 и почистить его от пыли, а так же заменить термопасту. Если есть какие либо вопросы, задавайте их в комментариях к этой статье, буду рад помочь вам.

В данном обзоре я расскажу о довольно интересной модели ноутбука от фирмы Lenovo, покажу как он выглядит изнутри и как установить в него твердотельный накопитель SSD.

Начну с того, что моему железно-пластиковому другу Acer уже было без малого 7 лет, и пришло время задуматься о покупки нового ноутбука.
При выборе, главной задачей было приобрести модель на мощной дискретной видеокарте nVidia, которая работала в связке с процессором от intel, и при этом не выйти за рамки бюджета в 45 тысяч рублей.
Данный ноутбук идеально подошел под эти критерии. На данный момент он является самым дешевым ноутбуком на gtx 1050.

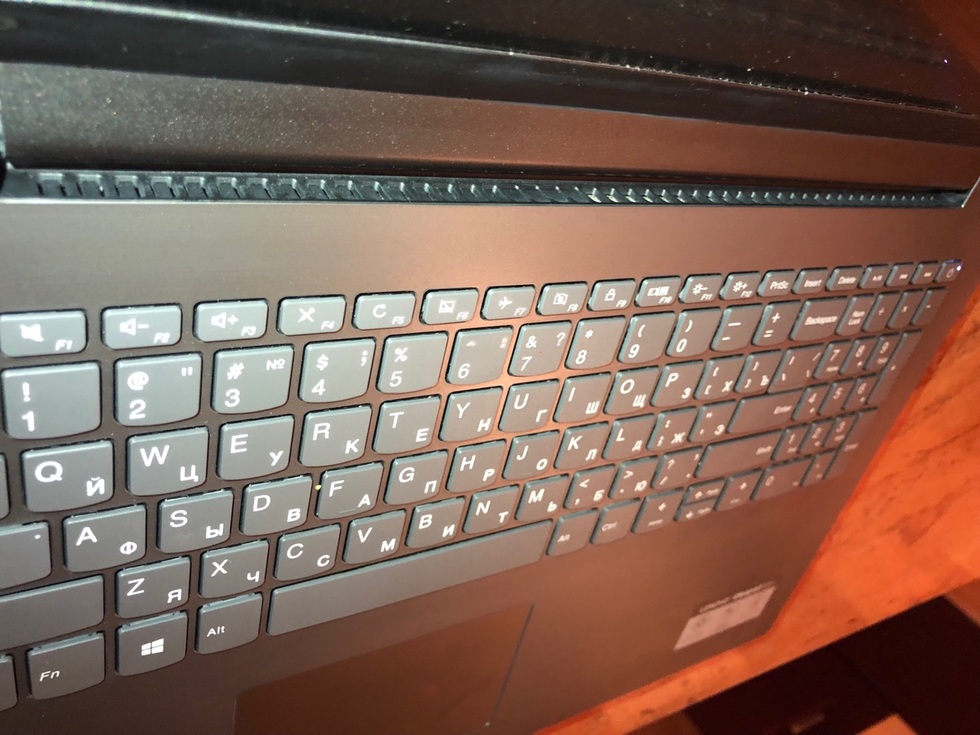

Итак, начнем с внешнего вида: универсальный цвет; достаточно хороший, но маркий пластик.
Все разъемы вынесены на левую сторону, а это значит, что при работе мышкой справа нам ничего не будет мешать.
DVD привода нет, но я считаю что в наше время экономия на нем целесообразна. Но для кого это важно - могу посоветовать внешний DVD привод, коим я иногда и пользуюсь.

Звук чуть выше среднего, 2 довольно громких динамика.

Как вы уже заметили ноутбук идет без ОС (операционной системы).
Но установить ее сюда не составило большой проблемы. Диск у меня был, подключил через внешний DVD привод и, без проблем установил. Модель очень свежая и все драйверы есть только на windows 10. Поэтому крайне рекомендую устанавливать только ее. Так же после установки windows некоторые устройства будут работать не исправно (конкретно Тачпад), т к последние драйверы исправно ложатся только на обновленную windows 10. Соответственно после обновления ОС все будет ок, не переживайте. Если что, все драйвера есть на официальном сайте Lenovo.

Отдельный волнующий вопрос, у меня было охлаждение ноутбука. Процессор и видеокарта очень мощные, а корпус довольно тонкий, поэтому переживал за перегрев и сразу же думал заказать мощную охлаждающую подставку для ноутбука. Но скажу сразу, что охлаждение справляется со своей задачей. В играх, без подставки, температура не поднималась выше 82 градусов, что довольно хорошо. Постарался для вас сделать фото расположения дефлекторов кулеров, оно здесь довольно не обычное. Выдув горячего воздуха происходит на экран ноутбука.

Про оперативную память особо говорить нечего - тут 8192 Мб, DDR4, 2400 МГц. Но замечу, что 4 гб распаяно на мат. плате и 4 гб установлено на отдельной плате. Свободных слотов больше нет и можно будет заменить только планку 4 гб на 16 гб, создав максимальный объем 20 гб. Сделано это для того, чтобы оперативная память работала в 2-х канальном режиме, что довольно важно. Тут тоже производителям плюс, хотя от второго свободного слота я, конечно же, не отказался бы.
Для такого мощного железа и конкретно для OC windiws 10, я крайне рекомендую ставить SSD.
У нас есть слот М2 2280, интерфейс NUMe. А это значит что сюда можно установить самый быстрый ssd c интерфейсом NVMe PCIe Gen3 x4.

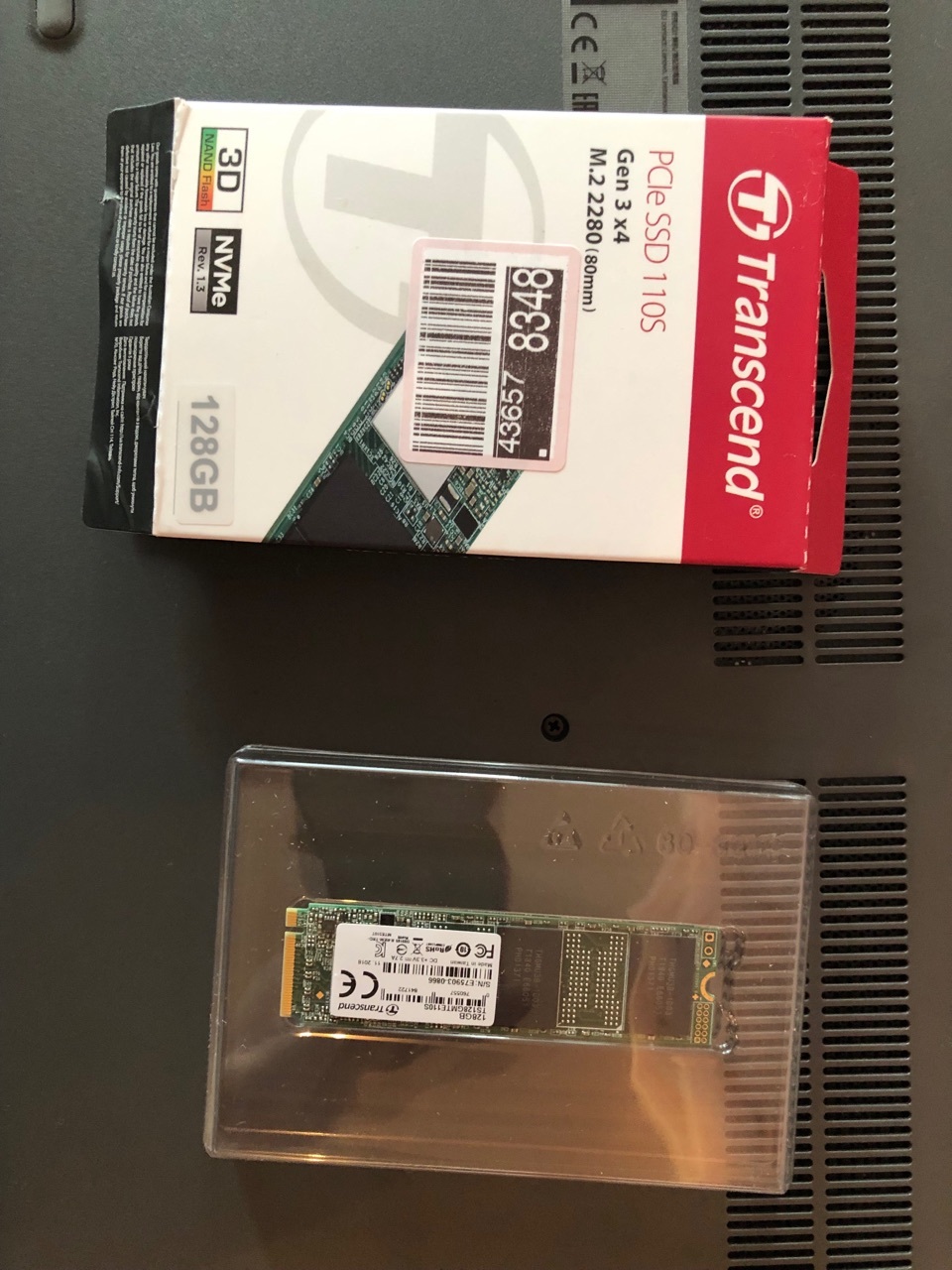

Я приобрел Твердотельный накопитель Transcend MTE110s на 128 гб. Считаю под систему и программу данного объема более чем достаточно, а переплачивать за большой нет смысла, т к ssd не предназначен для хранения и постоянной перезаписи больших объемов данных.

Для установки ssd необходимо вскрыть ноутбук. Для этого, нужно открутить 11 болтиков снизу:

Хочу заметить, что под ножками ноутбука болтиков нет, как это часто бывает. После того как вы открутили 11 болтиков, нужно открыть клипсы по кругу корпуса. Для этого подойдет обычный нож. Открыть клипсы не составит особого труда.

Далее снимаем крышку и устанавливаем в слот М2 наш SSD.

После установки ssd скорость загрузки ОС и работы всех программ очень сильно выросла. Притормаживания из-за загрузки жесткого диска на 100% полностью исчезли.

Подведем итоги.
Плюсы:
1. Цена.
2. Производительное железо.
3. Качественный корпус.
4. Отличная клавиатура.
5. Возможность установки ssd с самым быстром интерфейсом.
Минусы:
1. Качество экрана.

Спасибо за внимание. Если я помог хотя бы одному человеку - я старался не зря. Нужна будет помощь - пишите в комментариях или мне.
