Можно подключить подсветку RGB вентилятора в led_cpu?

можно, если она 12V G-R-B

Разьем называеться led_cpu на плате GIGABYTE B450M S2H, этот и так очевидно что для RGB!

Есть подсветка с коннекторами на 12V GRB, есть 5V VDG. Думаю теперь понятней написал. А то, что оно RGB и ежу ясно.

То что существует RGB и ARGB это я прекрасно знаю! Меня интересует конкретно вот этот разъем led_cpu, он 4 пин и логике должен питать RGB на 12 v., вот я спрашиваю у знающих можно ли туда подсветку от корпусного вентилятора запитать?

Новинка выполнена в форм-факторе ATX с размерами 305 на 244 мм. Цветовая схема – черный с серебристым.

реклама

Плата очень богато оснащена декоративной подсветкой: светятся слоты PEG и оперативной памяти, декоративный пластиковый кожух, радиатор набора системной логики, также работает индикатор POST-кодов. Подсветка яркая, вся подсветка расположена только с лицевой стороны платы, с тыльной стороны светодиодов нет.

Для наглядности система в сборе: подключены кабели питания, установлена СЖО, модули памяти, два SSD PCIe через адаптеры и видеокарта.

Помимо собственной подсветки, на плате имеется три разъема для подключения дополнительной внешней подсветки. Один в правом верхнем углу платы, рассчитанный на подключение подсветки только с напряжением +12 В.

MSI RTX 3070 сливают дешевле любой другой, это за копейки Дешевая 3070 Gigabyte Gaming - успей пока не началось

Два разъема размещены в левом нижнем углу платы. Пятиконтактный разъем обеспечивает питание только +12 В.

Трехконтактный, с маркировкой «VDG» ориентирован на подсветку с цифровым управлением и напряжением питания +5 В и +12 В, выбор величины напряжения обеспечивается перестановкой перемычки над разъемом. Двухконтактный корпусированный разъем LED_C1 предназначен для подключения внешнего питания с напряжением +5 В, запускающим подсветку платы без необходимости полной сборки системы (демонстрационный стенд на выставке, витрине магазина и т.д.).

По умолчанию при работающей системе декоративная подсветка светится красным, при выключенной, но не лишенной питания системе – не работает (можно включить ее и в этом состоянии, переключив в BIOS материнской платы в разделе Peripherals параметр LEDs in Sleep, Hibernation, and Soft of States в положение On).

Настройку режимов работы и цвет подсветки можно осуществлять в BIOS материнской платы через подраздел RGB Fusion в разделе Peripherals

реклама

А для тех, кто страшится BIOS, есть возможность управления и в среде операционной системы Windows, для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED.

Некоторые модели материнских плат оснащаются светодиодным индикатором CPU Led, который находится недалеко от процессора. В нормальной ситуации он загорается буквально на секунду при включении компьютера и затем гаснет. Но в некоторых случаях он не гаснет, а продолжает гореть красным цветом, при этом на мониторе нет изображения, хотя кулеры крутятся.

Вот так выглядит горящая на плате лампочка CPU_Led

В данной статье мы рассмотрим такую ситуацию, при которой на материнской плате горит красная лампочка cpu led и дальше компьютер не включается.

Что это за индикатор?

Стоит учесть, что если данный индикатор горит постоянно, то это не дает 100% гарантии наличия проблем именно с процессором. Да, проблема выявлена на этапе теста процессора, но вот в нем ли дело?

Причины проблемы

Приведем перечень возможных причин возникновения проблемы с горящим индикатором CPU Led в порядке убывания, начиная с самой распространенной.

1. Плохой контакт процессора с разъемом сокета.
2. Проблемы с блоком питания.
3. Неверные настройки BIOS.
4. Отказ оперативной памяти.
5. Проблемы с самим процессором и/или материнской платой.

Сейчас мы более подробно остановимся на каждой из причин и расскажем о вариантах их устранения.

Варианты решения

Для начала нужно вспомнить после чего проявилась проблема с горящим индикатором CPU Led. Может была разборка или чистка компьютера, установка новых деталей, прошивка BIOS и так далее. Скачки электричества в сети, гроза, удар по системнику ногой или его падение также могут быть причинами.

Плохой контакт процессора в разъеме

Это самая распространенная причина. Поэтому с нее лучше и начинать. Вам нужно аккуратно снять систему охлаждения процессора и достать его из разъема. Далее смотрим все ли ножки целые и не загнутые. Напомним что у Intel ножки находятся в разъеме (сокете), а у AMD на процессоре.

Снятие системы охлаждения процессора

Если все нормально, то ставим все на место и пробуем включать компьютер.

Сброс BIOS и перестановка оперативной памяти

Следующим шагом будет сброс BIOS и извлечение всех модулей оперативной памяти из разъемов. Попробуйте поменять память местами, установите ее по отдельности в каждый разъем, так как не исключено, что имеются проблемы с разъемами оперативной памяти на материнской плате или с самой памятью.

Извлечение модуля оперативной памяти

Если проблема появилась после замены процессора, то не исключено что новый процессор не совмести с материнской платой или с версией BIOS на ней. Чтобы это проверить достаточно зайти на официальный сайт материнской платы и посмотреть список официально поддерживаемых моделей процессора.

Проверка блока питания

Блок питания лучше не просто прозвонить, а именно заменить на другой, заведомо рабочий, например одолжив его у знакомых, так как зачастую блоки питания нормально работают без нагрузки, а вот под нагрузкой проявляют все свои проблемы.

Замена блока питания

Обратите внимание на разъем питания процессора. Достаньте его и посмотрите не обуглился ли он.

4 пиновый конектор питания процессора

Отключение всех дополнительных устройств

Проверка процессора и материнской платы

Новые платы на b чипсете раньше считались средне бюджетными из-за качества исполнения компонентов, которого было достаточно под средние ryzen, но уже на старшие процессоры могло не хватить. Однако чипсет b550 перешел на новый уровень и теперь уже сравнивается с x570 чипсетом нежели с b450 как по качеству, так и по цене.

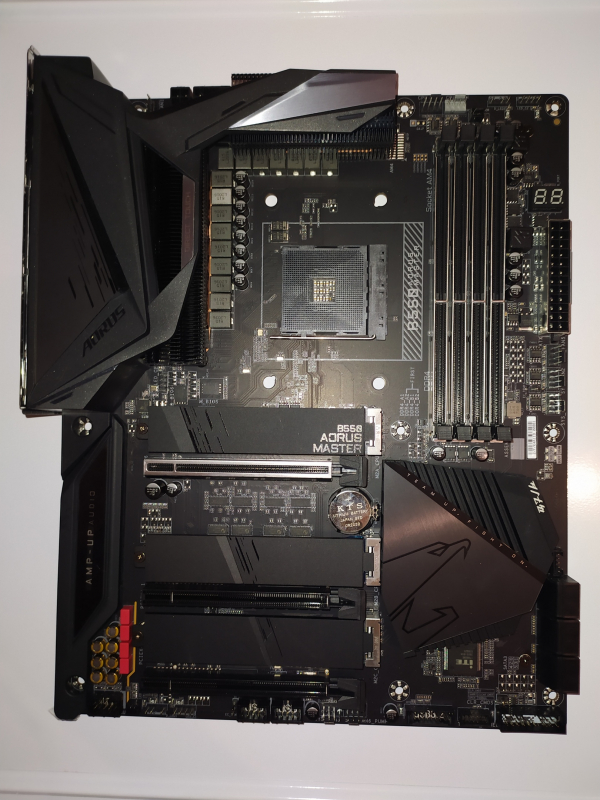

Так компания Gigabyte решила выпустить плату, которая сможет тянуть все процессоры 3000 и 5000 серии (а также неофициальная поддержка процессоров младшей серии). И таким образом появилась B550 Aorus Master.

Достоинства

1) 16-фазная система питания. Температура Vrm не превышает 43 градусов, то есть она плавает около 41 градуса всегда (+-2 градуса). Судя по тестам она держит разогнанный r9-3950x на этих же 43 градусах, но без воздушного потока с r9-3900x может прогреться до 55 градусов после часа стресс теста.

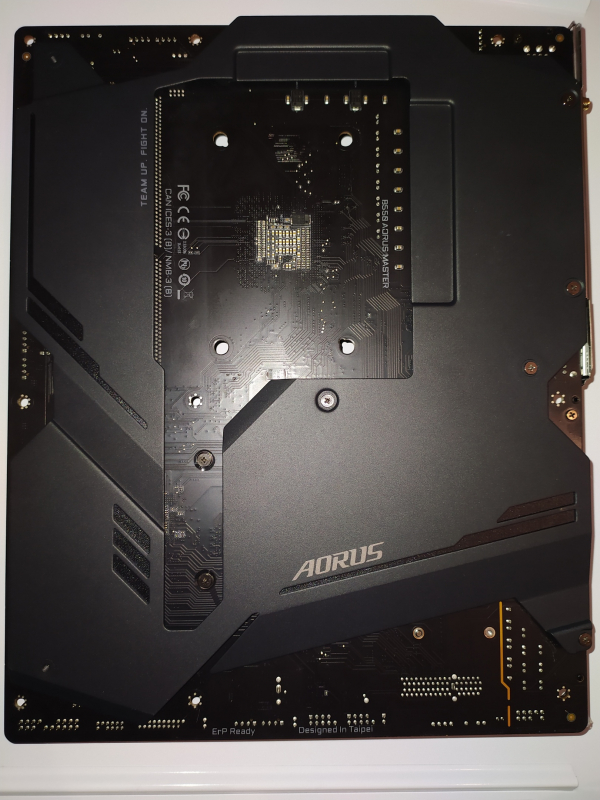

2) Бэкплэйт позади платы, который выполняет функцию как и по приданию жесткости, так и по теплоотводу.

3) Отсутствие вентилятора на чипсете, что позволяет убрать лишний шум от дополнительного вентилятора на чипсете (так из-за него на x570 чипсет было много нареканий, так как с первыми версиями биоса вентилятор крутился при старте на максимуме оборотов, а также мог и продолжать это делать после старта (поправлено в обновлениях биоса), а также вентилятор засасывал горячий воздух от видеокарты и грелся еще больше).

4) 3 слота М2 накопителей. Все с радиаторами. Верхний слот - Pci-e x4. У меня нет М2 накопителя, то проверить температуру при нагрузке не могу.

5) Wifi 6 (ax). С 1 антенной в комплекте.

6) Армированные слоты оперативной памяти и верхнего слота Pci-e x16. Если для памяти это не является чем – то необходимым, то под видеокарту это будет очень даже полезной особенностью.

7) Двойной биос, что поможет восстановить работоспособность, не относя в сервисный центр материнскую плату. Также, при неудачном разгоне оперативной памяти, компьютер запускается не за 10 секунд (с ssd - sata), а за 40, сбрасывая частоту до стоковой.

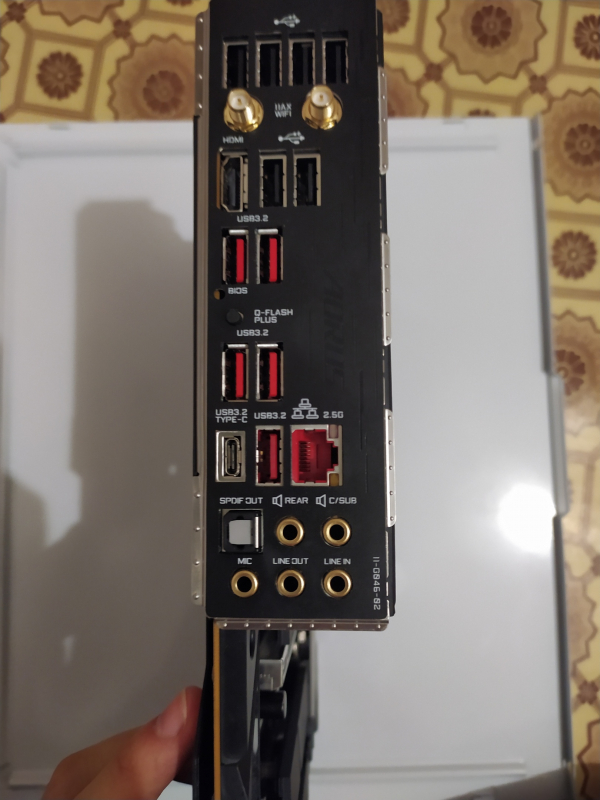

8) Возможность обновлять биос только с блоком питания с помощью функции q-flash, кнопка который находится на боковой панели.

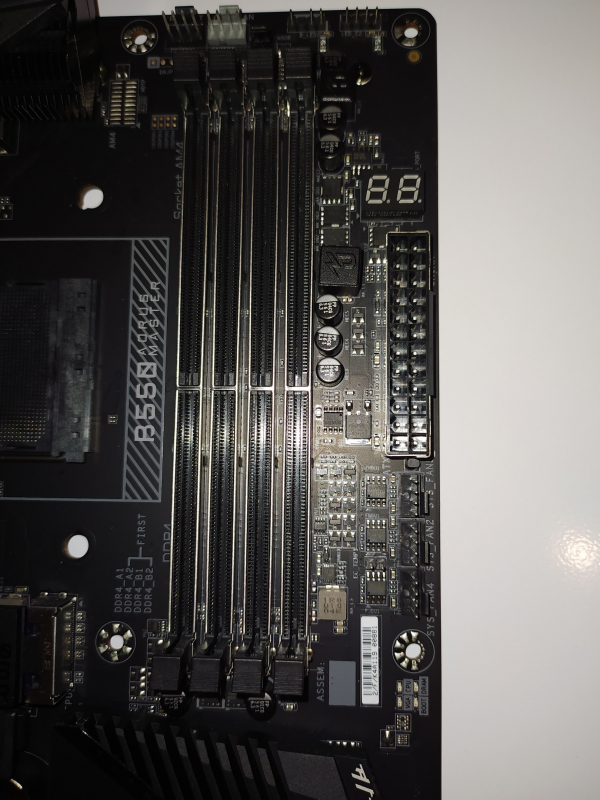

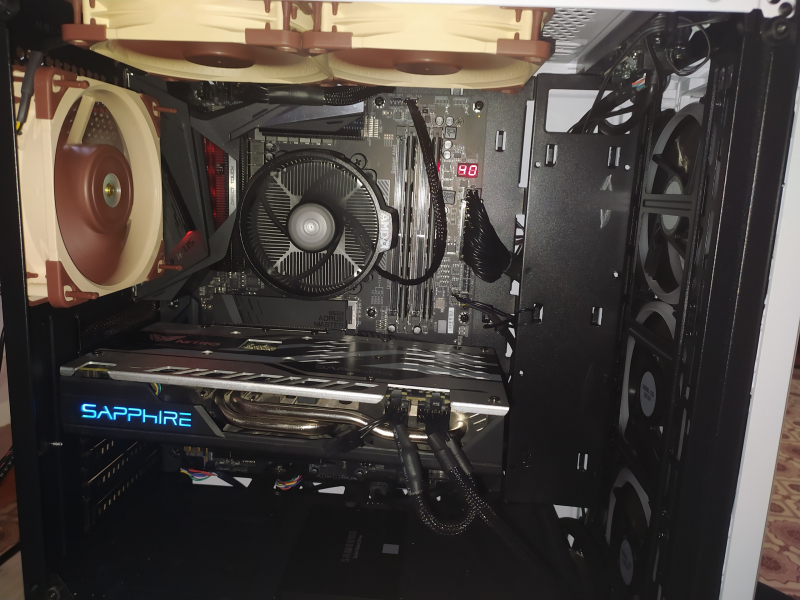

9) Табло пост кодов (довольно полезная вещь при первом запуске и при разгоне, но в дальнейшем не особо пригодится). Также под вторым отверстием (справа) для крепления платы к корпусу находятся 4 светодиода (cpu, dram, vga, boot), которые также помогают понять причину почему пк не загружается. (Также слева от них есть белая наклейка с номером платы. Серийный номер находится сбоку на коробке, начинается с SN)

10) 6 4pin - разъема под корпусные вентиляторы (2 из которых являются sys_fan_pump). 2 разъема дополнительно для процессорного кулера (вернее cpu_opt и cpu_fan). Также по разъемам 2 D_Led2 - ленты, 2 12v rgb led и 1 под Led-Cpu (подсветка). 2 разъема для термопар (которые идут также в комплекте (довольно большой длины)). 1 под измеритель шума (идет в комплекте).

11) 6 sata (в комплекте только 4 sata - кабелей).

12) Штекер под подключение передней панели. Удобная штука, так как фиксирует разъединенные проводки в 1 положении.

Недостатки и проблемы, выявленные в ходе первого включения

22000, благодаря промокоду на данную плату. Хотя плата имеет большой потенциал, всем ли он нужен. Можно взять плату попроще и сэкономить несколько тысяч рублей.

2) Отсутствие кнопки сброса биоса. Да, в нижнем правом углу есть 2 контакта для сброса, но добавить кнопку для платы такого уровня не составило бы большой экономической трудности.

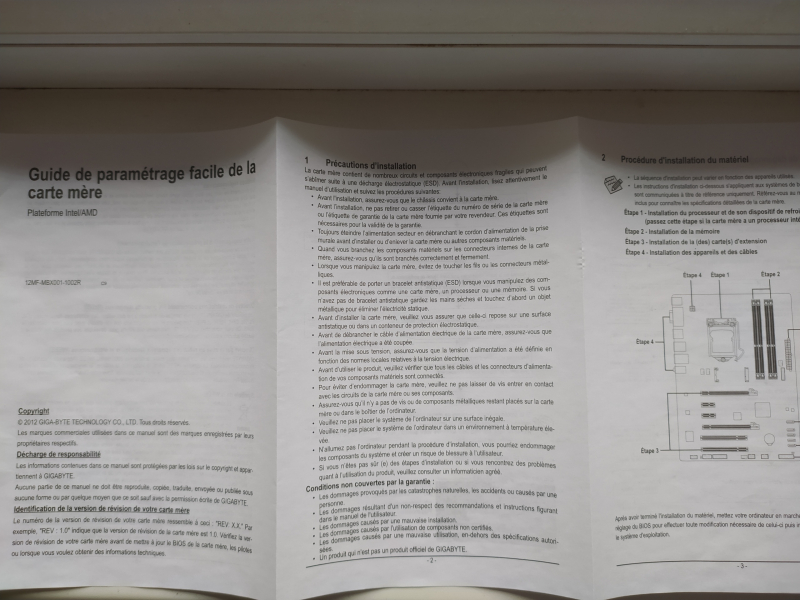

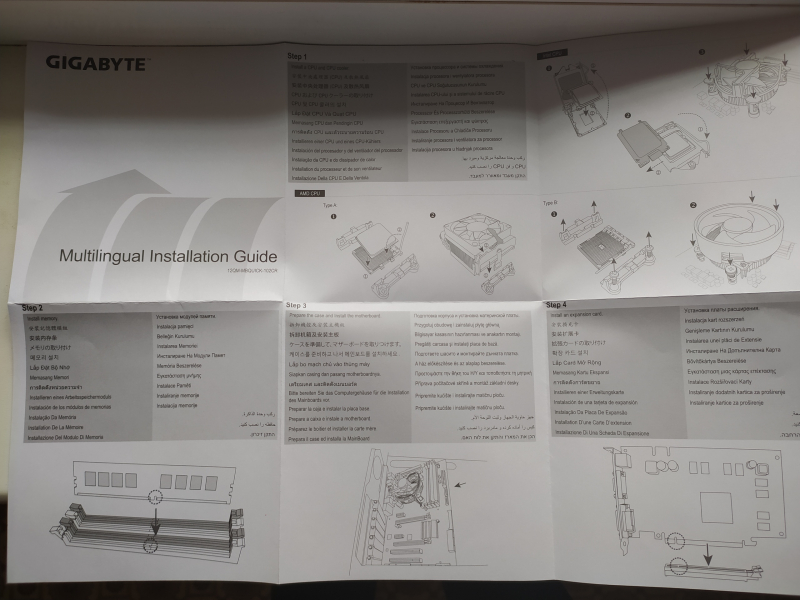

3) Инструкции. Одна на иностранном языке (не английском). 2 - на английском (толстенькая книжка с логотипом aorus, в конце которой имеется расшифровка пост кодов для платы). 3 - на нескольких языках.

4) Биос. На версии f10 и ниже — неполный русский перевод.

Первая проблема запуска: После сборки при первом запуске ПК табло пост кодов показывало 00, а 4 светодиода с ошибками указывали по очереди на процессор, затем спустя 0,5 секунды переключалось на оперативную память и останавливались на ней. Решив, что проблема может быть в оперативной памяти, попробовал потереть основание плашек ластиком (кто его знает, что может пойти не так), а также продул слоты под нее. Проблема осталась. Покопавшись немного с переустановкой комплектующих и разборов возможных причин ошибки, решили вытащить батарейку из платы и подождать 30 секунд. После этого вставили обратно и чудо, все заработало.

Вторая проблема. Биос стоял самый первый f3. Затем после установки windows, решил обновить биос для более корректной работы системы. Для этого с официального сайта aorus в спецификациях к плате в разделе поддержки скачал последний на момент обзора биос f10. Распаковал на флешку и вставил в специальный разъем сбоку платы. Перезапустил, выбрал в биосе bios q-flash, выбрал флешку вместо дисков и на ней уже выбрал файл установки. За 20-40 секунд биос был обновлен. Переименовывать файлы не надо, просто распаковать на флешку.

Комплектация

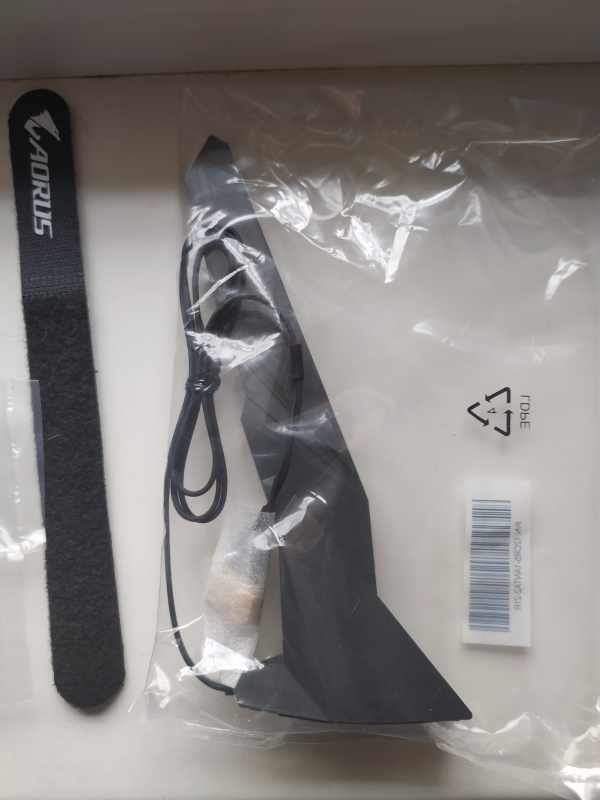

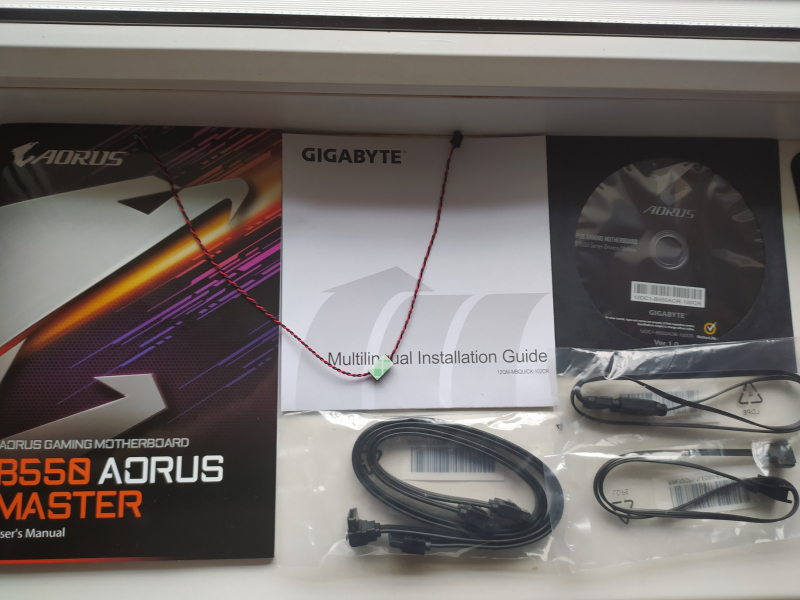

Wi-fi антенна, 4 sata-кабели (2 прямые, 2 с одной стороны под 90 градусов), 2 кабеля под подсветку, 2 термопары, 1 датчик шума, стяжки, колодка "удобного" подключения передней панели, инструкции, диск с драйверами, наклейки + значок.

Дополнительно

1) У платы имеется подсветка оранжевого цвета (фото ниже) на радиаторе слева от процессора (можно отключить, отвинтив кожух с радиатора и вытащив коннектор подсветки).

2) Оперативная память - 2*8Gb DDR4 PC25600 3200MHz Crucial Ballistix Sport LT Gray (BLS2K8G4D32AESBK). На странице платы официальной поддержки этих плашек нет, но они работают на xmp. Разгоняется до 3600Mhz без делителя при напряжении 1.35V с таймингами 16-19-16-16-39. Выше 3600 частоты берутся, но включается делитель 1:2. Получилось разогнать до 4000Mhz при тех же первичных таймингах и напряжении 1.4V (Вторичные тайминги - авто).

3) Температуры, кроме выше сказанной vrm. Чипсет - 40 - 45 градусов. Pci-e x16 - 45-50 (не видеокарты, а именно слота).

4) Вентиляторы. Их кривыми можно управлять в биосе платы, а также через сторонние утилиты. Так, например, я использую SIV от самой Gigabyte, где также видно и температуры и напряжение, а также через мониторинг — шум.

5) Есть поддержка rgb-fusion 2.0, но я ей не пользовался, так как вентиляторы без подсветки, а те, что имеют, подключены к отдельному контроллеру, который не соединен с платой вообще.

6) Выше Sata-портов имеется 5 - pinовый коннектор с подписью THB_C.

Хорошая плата, но ее цена кусается. Только если сможете приобрести со скидками или цена сама упадет. Или если у вас много денег и вам нужна плата с одной из мощнейших систем питания, у вас всего 1 ssd накопитель pci-e x4, а вентилятор на чипсете не привлекает вас.

Доброго времени суток всем читателям моего блога! На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».

Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.

Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.

Предназначение передней панели

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

1. кнопка включения компьютера
2. кнопка перезагрузки
3. индикаторы работы жесткого диска
4. дополнительные USB порты
5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.

Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!

Основные интерфейсы передней панели

Таблица

Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте посмотрим на самые распространенные их виды в ПК.

Название	Фото	Назначение
Power SW\Reset SW		Предназначены для работы кнопок питания и перезагрузки. Power SW – кнопка включения, а Reset SW –перезагрузки.
HDD Led		Необходим для работы светового индикатора работы жесткого диска на фронтальной панели корпуса системного блока. На своем компьютере вы можете заметить на фронте мигающую лампочку при включенном ПК. Так вот, это тот самый индикатор.
Power Led		Необходим для работы индикатора питания на фронтальной панели. Как правило, он синего цвета и статично горит при включенном питании компьютера.
HD Audio		Нужен для подсоединения передней звуковой панели. Обычно она нужна для подключения наушников и использует одну звуковую карту, что и задние порты на материнской плате
USB		Обеспечивает работу передних USB 2.0 портов.
USB 3.0		Осуществляет подключение передних USB 3.0 портов. Штекер более увесистый и мощный USB 3.0 нежели его младшая версия выше так как данные порты обладают более высоким стандартом скорости передачи и чтения данных.
Speaker		Системный динамик. Данная «пищалка» была распространена раньше и использовалась в качестве основного динамика, но сейчас с ее помощью система сообщает об ошибках при прохождении POST.

Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
2. USB 3.0
3. Power Led
4. HDD Led
5. Power SW
6. Reset SW
7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

Официальная документация говорит нам все то же самое, что я рассказал и вам.

Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

1. HD Audio
2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
3. Speaker
4. Power Led
5. Power SW
6. HDD Led
7. Reset SW
8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.
