Одним не очень прекрасным утром мой рабочий компьютер внезапно решил прекратить подавать какие-либо признаки жизни. На внешние раздражители не реагировала и стартовать не желала. Быстрый осмотр позволил обнаружить пробой на плате в районе чипсета - почти гарантированный труп, даже в случае восстановления контактов\дорожек. Учитывая почтенный возраст компьютера, искать аналогичную замену в магазинах сложно и потому я обратил внимание на современные модели на базе сокета 1151 первой версии (на момент написания обзора уже имеется 1151v2 для процессоров Core 8го поколения, которые не поддерживаются материнскими платами с чипсетами 100\200 серии и старым разъемом 1151)
Учитывая свою симпатию к продуктам фирмы ASUS и желание оптимизировать затраты, я заострил своё внимание на продукции ASROCK, которая является дочерним подразделением ASUS и специализируется на выпуске материнских плат и предлагает идентичные по функционалу и качеству решения по сниженым ценам.
Свой выбор я остановил на материнской плате ASRock H110M-DVS R3.0
Учитывая что это одна и самых дешевых материнских плат на чипсете H110, упаковка и комплект поставки у нее соответствующий.
Коробка на первый взгляд выглядит значительно меньше обычной. На передней части части присутствует логотип производителя, наименование материнской платы и указаны поддерживаемые процессоры и операционные системы.
Обратная сторона украшена изображением самой материнской платы и рекламными обещаниями. Так же имеется и более подробная техническая информация устройства.

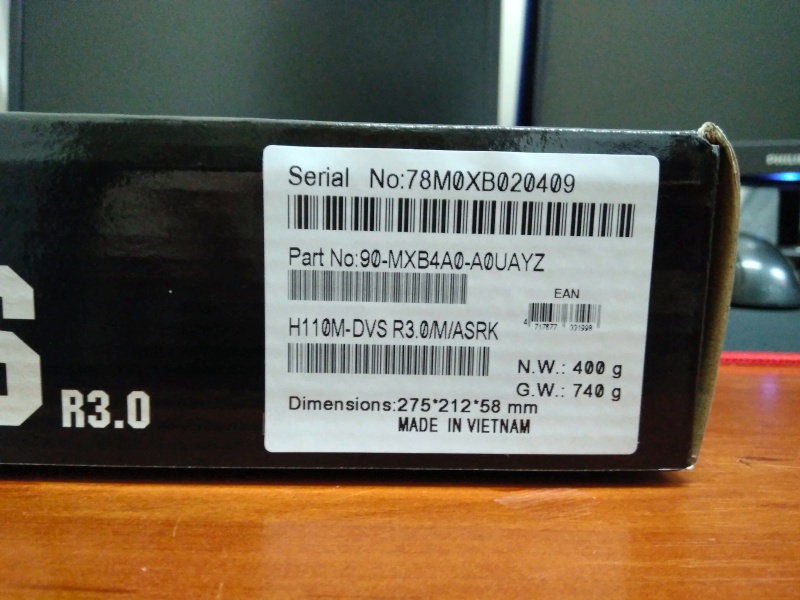

На боковой стороне крышки имеется стикер с указанием серийного номера, номера партии, номенклатурой модели, весом нетто\брутто и габаритами.

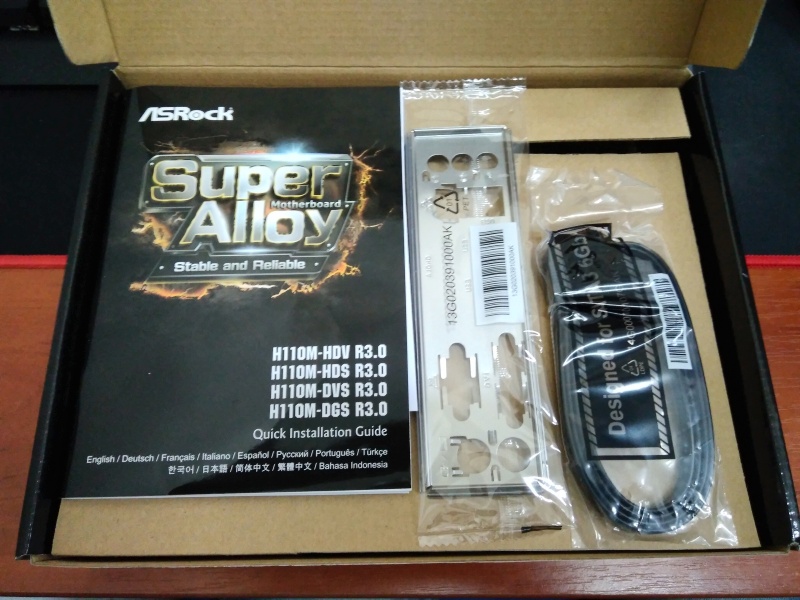

Прям под крышкой можно обнаружить нехитрый комплект поставки:
- инструкция по эксплуатации
- диск с программным обеспечением и драйверами
- заглушка задней панели
- 2 SATA кабеля, один из них имеет Г-образный разъем.

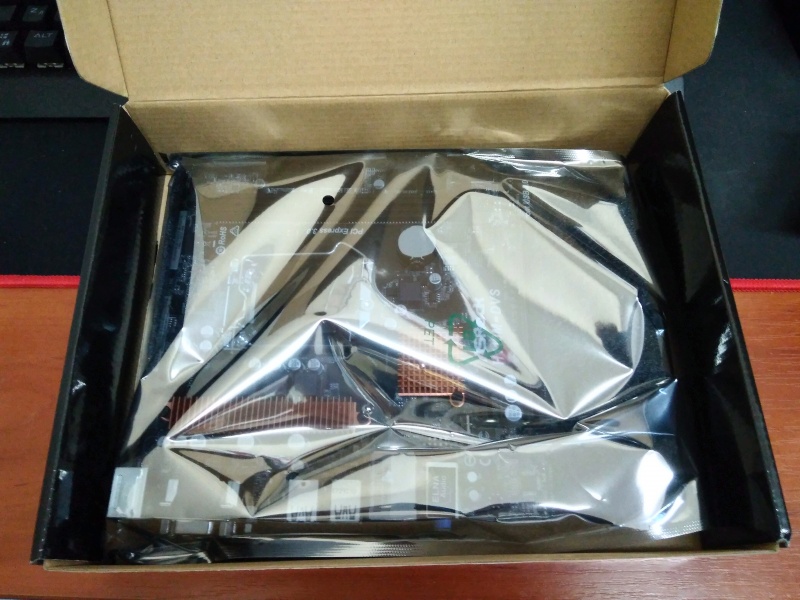

Материнскую плат от комплектующих отделяет картонная перегородка, убрав которую можно обнаружить саму материнскую плату в антистатическом пакете. Лежит в коробке она на подложке из вспененного полиэтилена.
Внешний вид и техническое оснащение.

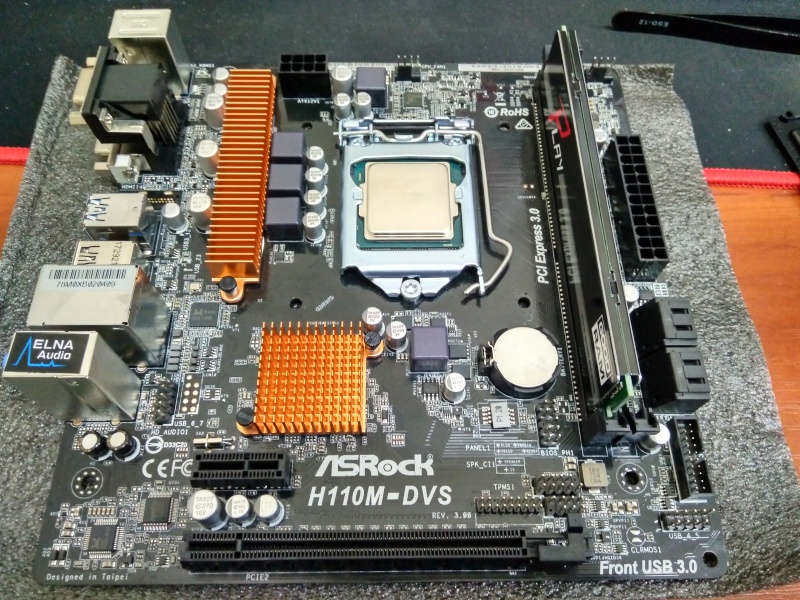

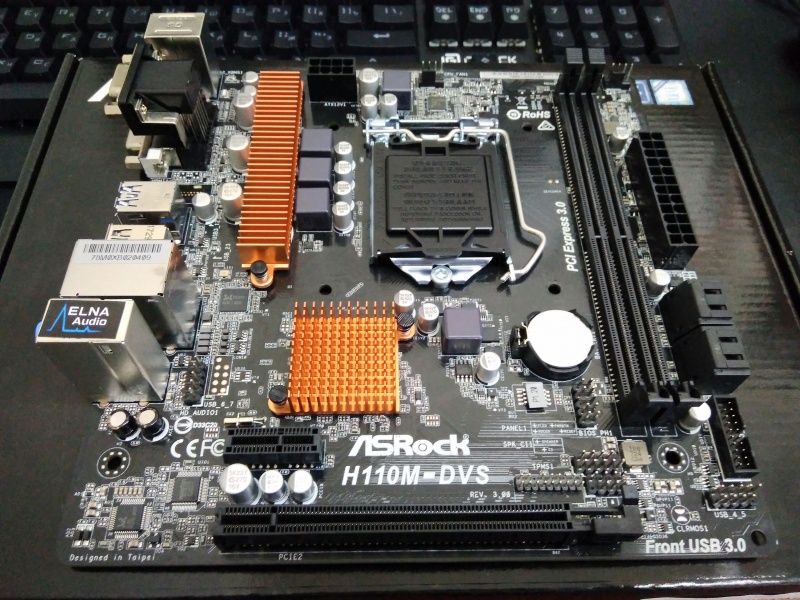

И вот мы подобрались непосредственно к материнской плате.
В остальном никаких изменений по расположению элементов нет. Центр платы занимает гнездо процессора под сокет 1151, по соседству с которым располагаются цепи питания, имеющие 8pin питание и радиатор. Усиленная подсистемам питания процессора подразумевают под собой возможность установки мощных процессоров из линейки Core i7.

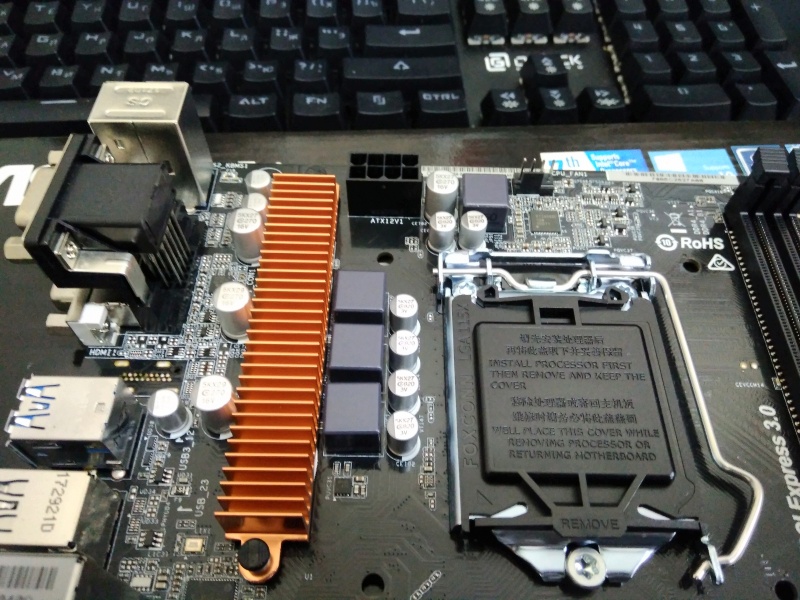

Над процессором имеется 4 pin разъем для подключения системы охлаждения.

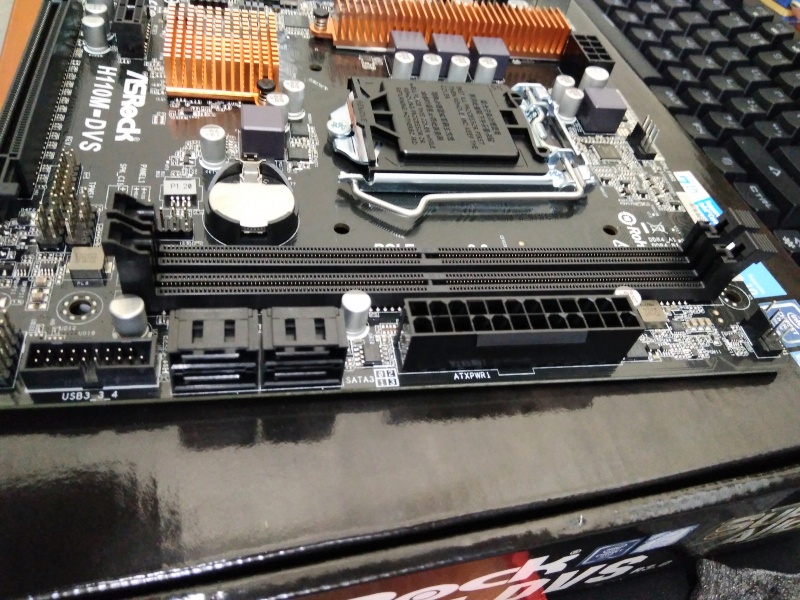

Справа от гнезда процессора располагается 2 слота для установки оперативной памяти стандарта DDR4. Максимальный поддерживаемый объем одной планки составляет 16 ГБ, таким образом в системе возможна установка максимум 32 ГБ оперативной памяти, необходимость установки которого представить себе сложно. Оперативная память работает на частоте 2133 МГц. Механизмы крепления своебразные - подвижные защелки только верхние, нижние представляют собой цельное продолжение основания слота.
В непосредственной близости расположена колодка для подключения питания материнской платы формата 24pin, а с противоположно стороны - батарейка CMOS (или BIOS, кому как удобно).

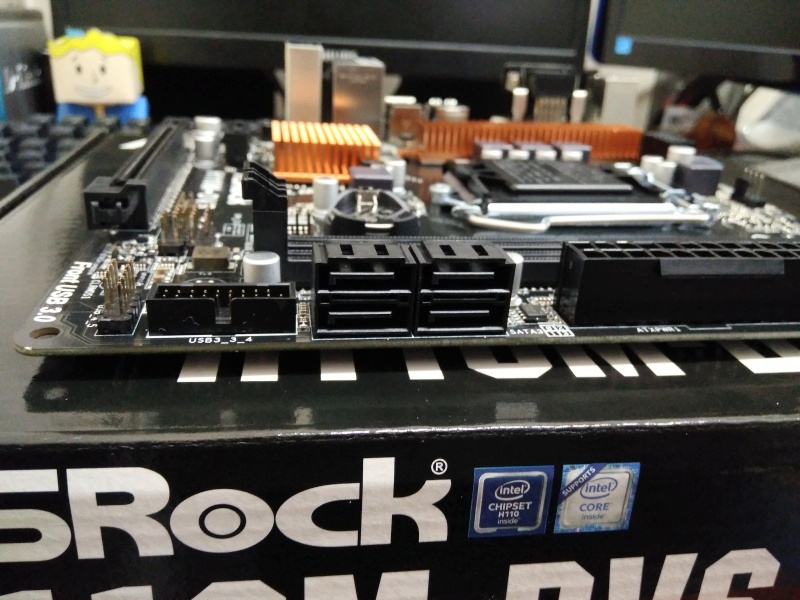

В нашем распоряжении для подключения носителей информации в виде HDD\SSD или приводов DVD или Blu-Ray имеется 4 порта SATA III 6 GBps. На чипсете H110 подключение m2 устройств не реализовано и в распоряжении пользователя всегда будет 4 порта. Равно как и не реализована аппаратная поддержка материнской платой технологии RAID, как на старшем чипсете H170.
Поблизости имеются так же колодки подключения внешних портов USB 2.0\3.0. Всего возможно подключить по два порта каждого.

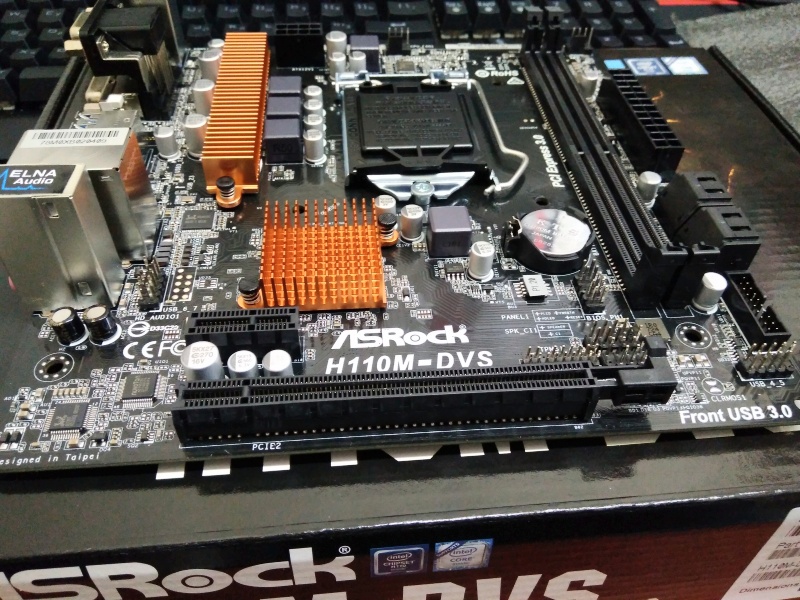

Слоты расширения представлены 1 PCIE x1 и 1 PCIE x16. Как было сказано выше, слот х1 находится выше х16 и вариантов его использования больше - установленное устройство не будет мешать забору воздуха системой охлаждения видеокарты (при наличии таковой).

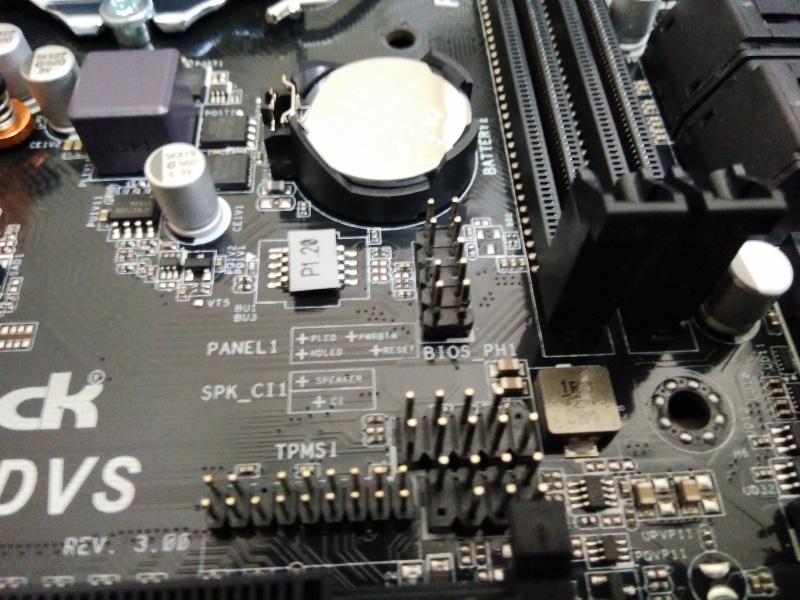

Недалеко от порта Ethernet на плате распаяна аудиокарта и рядом расположена колодка для подключения корпусных разъемов.

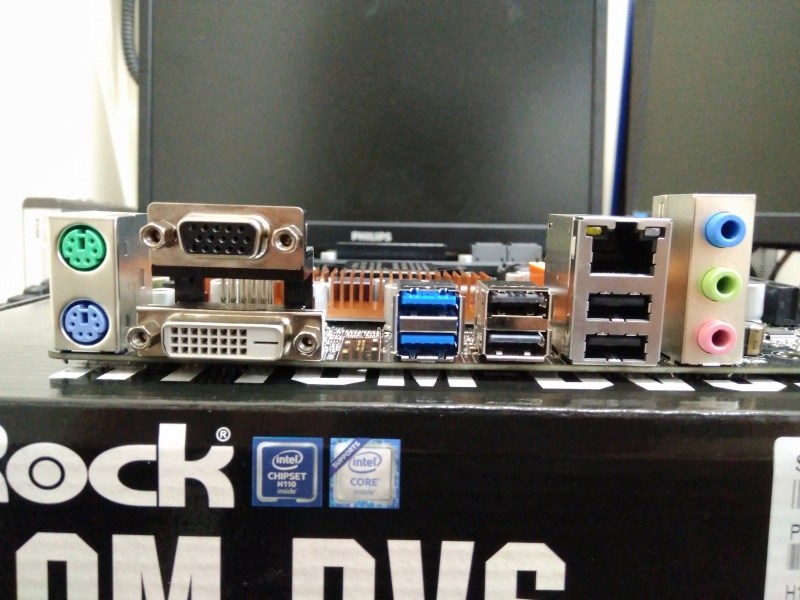

Задняя панель радует обилием всевозможных интерфейсов и разъемов. Производитель не забыл даже про морально и физически устаревший PS\2, при чем не в виде комбинированного слота для мыши и клавиатуры, а для каждого устройства отдельно. Неплохо, учитывая что USB всегда не хватает. Помимо это использовать встроенную процессорную графику возможно посредством двух интерфейсов вывода изображения - VGA и DVI-D. Наличие двух видеовыходов было для меня основным критерием при выборе платы, так как в работе я использую 2 монитора.
Так же доступно для использования 6 USB (2 из которых 3.0), гигабитная сетевая карта и разъемы для подключения звуковой системы вплоть до 7.1. Если про сетевую карту от Realtek сказать плохого нечего, то вот встроенный звук плоховат даже для бюджетной материнки.
Пара слов о функционале.
Как я уже говорил в начале обзора, ASRock является подразделением ASUS. Но несмотря на это в продуктах этой марки можно встретить решения недоступные в устройствах от ASUS. Примером тому может служить несколько интересных "фишек" о одной из которых я сейчас расскажу.
Что меня очень сильно порадовало - это утилита Easy Driver Installer доступная из BIOS\UEFI. Многие сталкивались с проблемой переноса операционной системы на новое железо. Особенно болезненно дела обстояли у меня - переезд с чипсета 60й серии на 100ю вызвал отвал всевозможных устройств, в том числе и USB клавиатуры и мыши. Но на выручку мне пришла обозначена утилита - достаточно на флешке иметь драйвера для сетевого адаптера. После запуска сети, утилита самостоятельно находит необходимые драйвера и внедряет их в операционную систему. Проверено лично на Win7 x32. Такой подход не может не радовать.
Я остался доволен своим выбором. Далеко не каждый раз одна из самых дешевых материнских плат оставляет настолько хорошие впечатления и имеет набор функций даже превосходящий более дорогие и "продвинутые" модели. Да, тут меньше возможностей для подключения SATA накопителей и нет поддержки m2 формата, всего 2 слота под оперативную память. Но всё это с лихвой компенсируется набором мелких, но очень полезных функций, дружественных подходом к пользователю (одна только автоматическая установка драйверов не из операционной системы чего стоит), а удобный уменьшенный форм-фактор упрощает монтаж и обслуживание в компактном корпусе,
Итак, с ASUS все ясно, пора взглянуть на конкурирующие предложения. Жаль, но и здесь особенно не разгуляешься. К примеру, системные платы ASRock представлены в российских магазинах исключительно стандартом mATX. Да, в портфеле компании есть и ITX решения, но все они проехали мимо отечественной розницы. Зато среди различных mATX есть уникальные версии и решения, не скопированные никем другим.
реклама
Что ж, в сравнительный перечень попали всего четыре материнских платы ASRock, еще четыре оказались за бортом. К сожалению, среди недостающих есть оригинальные платы, такие как H110M-HDV/D3, сочетающие доступность (DDR3) и полный перечень видеовыходов, но об этих моделях поговорим чуть позже.
А что наша четверка? Одна с поддержкой памяти DDR4 и еще одна с DDR3/4, остальные работают с распространенным форматом DDR3. Все, кроме H110M Combo-G, оснащены лишь двумя слотами Dimm. На каждой расположено по четыре SATA 6 Гбит/с порта – это максимальное количество для чипсета H110. Кроме того, ASRock решила не ставить лишнюю микросхему, чтобы добавить USB 3.1 порты. По моему наблюдению из представленной четверки лишь две версии представляют интерес и в первую очередь из-за отсутствия HDMI выхода.
Самая простая и доступная, как среди материнских плат ASRock на чипсете H110, так и среди всех рассматриваемых плат – H110M-DGS/D3. Это явный кандидат на покупку при минимальных затратах, благо стандарт DDR3 вполне приемлем для системы с дискретной видеокартой. Если пытаться работать и играть на встроенной видеокарте, скажется недостаточная пропускная способность. Переход с DDR3 на DDR4 местами увеличивает производительность встроенной графики на 25-50%, учтите это. Но при покупке этой версии надо помнить, что у нее всего один видеовыход, спасибо, что DVI, а не старый D-SUB (прикрутить переходник DVI-HDMI дело одной минуты).
Модели H110M-HDV и H110M-DVS/D3 в чем-то похожи друг на друга. Первая рассчитана на память типа DDR4, а вторая на DDR3. Остальные возможности одинаковые. Забавно, как плата с поддержкой DDR4 потенциально стала привлекательнее платы с DDR3, и все из-за чуть меньшей стоимости в магазинах. Браво ASRock, смелый ход! А еще у H110M-HDV есть возможность выводить изображение сразу на два монитора. В принципе, такая возможность есть у всех материнских плат с двумя цифровыми видеовыходами.
H110M Combo-G – плата уникальная, она поддерживает в двух слотах Dimm память DDR3, а еще в двух – DDR4. Но одновременно два типа памяти работать не будут. Да и наценка за эту уникальность чересчур высокая, более одной тысячи рублей.
Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.
Этапы подключения передней панели к материнской плате
Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:
Этап 1
Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.
Расположенные на фото сверху штекеры подразумевают собой следующее:
- POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
- H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
- POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
- RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
- SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.
Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.
Этап 2
Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:
Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).
Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.
В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:
Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.
Этап 3
Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:
Разъём для данного штекера может иметь следующие названия:
- F_USB1/F_USB2;
- USB1/USB2;
- или все гнёзда для этого штекера могут называться просто USB.
Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.
Этап 4
Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.
Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:
Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.
Видео-инструкция по подключению фронтальной панели к «материнке»
В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.
Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.
Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.
Шаг 1 — находим шлейфы, идущие от передней панели к мат. плате
Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:
Разъемы передней панели системного блока
Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.
Шаг 2 — находим контакты на материнской плате для подключения передней панели
Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) — другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) — третья (3 на рисунке ниже).
На материнской плате они расположены примерно вот так:
Расположение разъемов на материнской плате для подключения передней панели системного блока
Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы
Далее возможны 2 варианта развития ситуации.
Вариант первый
На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.
Полярность + и — при подключении PLED и HDLED
Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.
Вариант второй
Контакты на материнской плате не подписаны, как на фото ниже.
Контакты подключения передней панели на материнской плате без подписей
В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.
Инструкция со схемой подключения передней панели к материнской плате
Подключение передних аудио выходов и микрофона
особенности соблюдения полярности при подключении передней папнели
Подключение передних USB входов к материнской плате
Разъемы и кабели
eatx12v что это на материнской плате?
Разъемы и кабели
Нет звука через HDMI: устройство уже используется другим приложением
Разъемы и кабели
CLRTC на материнской плате asus что это?
3 Комментариев
Александр
Сайт датирован 2018 годом, а фрагменты мам c разъёмами и др.элементами 10-летней давности ;-(
Автор статьи: Шилин Алексей
На этой картинке отображены разъёмы материнской платы для подключения коннекторов.
В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:
Коннекторы выглядят так (см. скрины)
К каждому коннектрору подходят два провода:
POWER LED (зеленый, белый);
H.D.D. LED (желтый, белый);
POWER SW (черный, белый);
RESET SW (оранжевый, белый);
SPEAKER (черный, красный).
Просто подключаем этот "большой" коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)
Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.
Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.
Вот и всё подключено. Спасибо за внимание, удачи.
Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.
Установил данную мать и не включаеться пк. Выскакивает обычная загрузка и восстановление windows. Если нажать обычная загрузка то через пару секунд синий экран и перезагрудаетсч. Если попробовать восстановление то отказывает клавиатура usb и мышь usb. Хотя в биос клава и мышь работает отлично. Пробовал другой жесткий диск таже беда. Биос видит и проц и оперативку и жесткий диск. Помогите кто
Igorek_Karp, вероятно вы пытаетесь запустить уже установленную Windows, которая ставилась на другом железе.
Проверьте режим sata контроллера в биос - achi или ide, хотя если плата новая, режим эмуляции ide могли и выпилить. Режим работы sata должен совпадать с тем, с которым (при котором) система устанавливалась.
3.3 Enabling USB Ports for Windows® 7 Installation Intel® new processors have removed their support for the Enhanced Host Controller Interface (EHCI – USB2.0) and only kept the eXtensible Host Controller Interface (XHCI – USB3.0). Due to that fact that XHCI is not included in the Windows 7 inbox drivers, users may find it difficult to install Windows 7 operating system because the USB ports on their motherboard won’t work. In order for the USB ports to function properly, please create a Windows® 7 installation disk with the Intel® USB 3.0 eXtensible Host Controller (xHCI) drivers packed into the ISO file.Requirements
• A Windows® 7 installation disk or USB drive
• A Windows® PC
• Win7 USB Patcher (included in the ASRock Support CD or downloaded from website)
Либо добывайте ps/2 мышь и клавиатуру, либо интегрируйте драйвера в дистрибутив системы - Win7USBPatcher, либо поищите настройку в bios "Advanced > USB Configuration > PS/2 Simulator", может есть, и активируйте её на время установки семерки. Эта информация в более подробном виде есть на страничке asrock.
