Выбор корпуса ZALMAN
Всё по сабжу. Выбор между Z5, Z9 и Z11. Будьте добры, скажите, какой лучше взять и почему. На.
Выбор корпуса Zalman
Здравствуйте, помогите определиться с выбором. Zalman Z5 Plus / Zalman Z9 Plus / Zalman Z9 u3 .
Как снять переднюю панель с корпуса zalman z3 plus?
Она закреплена на 6 клипсах, по 3 с каждой стороны. Смысл в том что мне попался совсем китай китай.
Выбор корпуса между Zalman Z9 DII Black и Cooler Master Elite 430 и другие вопросы.
Собственно вопрос: Вместится ли Noctua NH-D14 в Zalman Z9 DII Black? Материнку планирую брать.
Они подключаются к Материнской Плате (На некоторых БП они тоже есть)
да, такие подключения. Как я понял, мне нужен молекс, но где достать такой под 3пин? Я в своих магазинах просмотрел (юлмарт, ситилинк), там таких просто нету Как я понял, мне нужен молекс, но где достать такой под 3пин?Я не разу не видел молексы и подобные вещи в больших магазинах. Поищите в маленьких магазинчиках-мастерских
Добавлено через 6 минут
Еще могу посоветовать Контроллер Вентиляторов, они ставятся в корпус как дисководы, туда можно подключать 3-4pin разъемы как на 2й картинке и регулировать обороты вентиляторов ( делать тише, если комп не нагружен или больше оборотов при нагрузке), некоторые модели следят за температурой и т.д.
Добавлено через 1 минуту
И стоят они не дорого (от 700-3000 руб примерно, есть и дороже, зависит от функций)
Куда это подключать?!
А куда подключать помпу от kraken x52, если на материнке нету usb 2.0 порта? Материнка asus z270i.
Куда подключать Speaker?
Как подключить спикер,а точнее куда?
Куда подключать кулер?
Приобрел себе корпус Miditower NZXT H2 White Silent Chassis. Имеется 3 кулера, 2 спереди, один.
Куда подключать спикер?
Мат. Плата asus B85M-G под спикер 4контакта, на спикере два. Фото ниже
В этой линейке есть два практически одинаковых корпуса Zalman I3 Window и Zalman I3 Edge!
Мной был выбран к покупке именно Zalman I3 Window поскольку у Zalman I3 Edge вместе перфорации передней панели, «глухое стекло» - советую на это обратить внимание, поскольку первоначально я положил в корзину как раз I3 Edge.
И так вот это чудо всем известного бренда, по доступной цене:
Поставляется корпус в обычной коробке, на которой описаны все его преимущества и в частности 4 встроенный белых кулера:
Что примечательно, корпус все же одет в целлофановый пакет, одно и это не спасло его от пары царапин на краске.
Теперь перейдем к тому зачем я его купил.
1. Все очень просто – мной была приобретена видеокарта Gigabyte Radeon R9 290 WindForce 3X OC, которой в моей консервной банке под названием InWin EC 021 было бы очень туго даже если бы я ее туда впихнул.
2. Удобства современного корпуса - кабель-менеджмент, безусловно 4 встроенных кулера, наличие usb 3.0 на лицевой (верхней) панели, места для SSD и салазки для HDD, а также возможность установить еще 2 кулера и башню (до 175мм) на процессор, но об этом по порядку.
Боковое «остекление» - само собой пластик, но в целом хороший – по «кругу» корпус проклеен поролон, и винты также в основании с поролоном, поэтому можно крутить не боясь повредить стекло.
Панорама места для прокладки кабелей – их там уже в самом начале изрядно много :)
Реобас (подключение molex) и одна тройная коса для подключения кулеров (3-pin) – все 2 тройных косы для кулеров – реобас единый.
Также на фото можно видеть, что место для блока питание на подставках – подставки также запоролонены.
Снизу пылевой фильтр для блока питания.
Корпус достаточно дешевый, но для крепления материнки есть специальные «подставки», правда для материнок формата AТХ (как у меня), желателен еще один ряд этих подставок – иначе правая часть материнки «висит», но не критично, в целом.
Лицевая панель на обычных крепежах, отсоединяется плавным движением на себя (рука внизу под переднюю панель) – сошла легко – часто лучше не мучать.
Кулеры без стандартных винтов, стоят в пазах (пимпы на фото), и прижимаются винтом с расплющенной головкой.
За перфорацией передней панели имеется сетчатый пылевой фильтр, однако снимать его будет крайне неудобно – вариант первый снять панель и снять перфорацию передней панели - на фото видны серебристые загибы – как передняя панель, либо вариант второй снимать все три фильтра и чистить места на них.
На верхней панели куда можно установить 2 кулера, также пылевой фильтр – снимается легко – на магнитах (на фото уже установленный свой - Cooler Master A12025-20RB-3BN-F1)
Первый опыт кабель-менеджмента в моей жизни – достичь результата на фото получилось со второго раза – крышка закрылась без нажима.
3. Теперь фото «до» и «после». Собирается все достаточно удобно, даже для моих кривых рук. Места достаточно, все провода пролезают уверено. Пришлось помучиться с подключением лицевой панели – кожух очень близко к материнской плате.
Также не сильно понравилось подключать кабели к SSD– на фото в формате m.2 – подключен к переходнику - коробочка формата 2.5 купленная на известной китайской площадки – крышку вырезал для лучшего охлаждения SSD так как была пластиковая.
Кулеры достаточно тихие, точно тише моего Cooler Master (даже с учетом понижения оборотов). Имеют три скорости вращения – от каждой скорости зависит яркость освещения.
Обдув на полной скорости хороший. Однако если у вас горячая видеокарта, то на мой взгляд все же на верхнюю панель необходимо поставить 2 кулера.
С этой целью я купил Thermaltake Riing 12 – жёлтый (подвернулся дёшево), а также решил реализовать желание сменить кулер процессора и за одно проверить что действительно влезает в этот корпус. Был куплен Thermaltake Riing Silent 12 Red – опять же удалось купить дешево.
Если бы я собирал корпус, не жалея денег и с намеком на эстетику, то само собой брал бы под одну цветовую гамму (двух цветную и т.д.).
В итоге получило – 4 белых кулера, 1 синий, 1 желтый и 1 красный на процессоре. Но тут, что называется "Я его слепила из того, что было" - все равно под стол.
Пришлось снимать с передней и задней панели белый кулеры и ставить их наверх, синий на выдув на заднюю панель, жёлтый в переднюю по центру.
В итоге – корпус рекомендую, но хорошо бы докупить 2 кулера, и не впихивать башню более 165 мм.
В итоге – корпус рекомендую, но хорошо бы докупить 2 кулера в единый с процессорной башней цвет, и не впихивать башню более 165 мм.
Не понравилось только то, что реобас один на 2 косы и что при самом быстром режиме белая подсветка освещает полкомнаты.
Доброго времени суток всем читателям моего блога! На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».
Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.
Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.
Предназначение передней панели
Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:
- кнопка включения компьютера
- кнопка перезагрузки
- индикаторы работы жесткого диска
- дополнительные USB порты
- порты для звуковых устройств ввода и вывода (наушники и микрофон)
Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.
Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.
Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!
Основные интерфейсы передней панели
Таблица
Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.
Давайте посмотрим на самые распространенные их виды в ПК.
| Название | Фото | Назначение |
| Power SW\Reset SW |  | Предназначены для работы кнопок питания и перезагрузки. Power SW – кнопка включения, а Reset SW –перезагрузки. |
| HDD Led | Необходим для работы светового индикатора работы жесткого диска на фронтальной панели корпуса системного блока. На своем компьютере вы можете заметить на фронте мигающую лампочку при включенном ПК. Так вот, это тот самый индикатор. | |
| Power Led |  | Необходим для работы индикатора питания на фронтальной панели. Как правило, он синего цвета и статично горит при включенном питании компьютера. |
| HD Audio | Нужен для подсоединения передней звуковой панели. Обычно она нужна для подключения наушников и использует одну звуковую карту, что и задние порты на материнской плате | |
| USB | Обеспечивает работу передних USB 2.0 портов. | |
| USB 3.0 |  | Осуществляет подключение передних USB 3.0 портов. Штекер более увесистый и мощный USB 3.0 нежели его младшая версия выше так как данные порты обладают более высоким стандартом скорости передачи и чтения данных. |
| Speaker |  | Системный динамик. Данная «пищалка» была распространена раньше и использовалась в качестве основного динамика, но сейчас с ее помощью система сообщает об ошибках при прохождении POST. |
Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.
Подключение передней панели к материнской плате
Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).
Прилагаю ссылки на официальные сайты:
Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.
Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.
Начнем
Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.
Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.
- USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
- USB 3.0
- Power Led
- HDD Led
- Power SW
- Reset SW
- CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
- Speaker
Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.
Официальная документация говорит нам все то же самое, что я рассказал и вам.
Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).
А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.
Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.
- HD Audio
- USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
- Speaker
- Power Led
- Power SW
- HDD Led
- Reset SW
- USB 3.0
Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.
В официальной документации можем увидеть вот такую схему.
Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?
Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.
Заключение
Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.
Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!
А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.
Добрый день читателям Отзовика. Ранее я уже оставлял отзывы о комплектующих моего компьютера, в частности, о материнской плате, процессоре, кулере для процессора и ssd диске. И вот пришло время рассказать о том где все это установлено, а точнее о корпусе.
Когда я решил купить себе стационарный компьютер вместо ноутбука, сразу определился, что первой покупкой будет именно корпус. Да этого времени у меня были всегда самые обычные, невзрачные, ничем не примечательные корпуса. Мне захотелось перемен и купить корпус, похожий на игровой. Немного промониторив рынок и почитав отзывы, остановился на производителе Zalman. Выбирал только между разными моделями корпусов вышеуказанного производителя. Одним из главных критериев выбора была громкость работы встроенных кулеров, так как компьютер будет стоять в спальне. Почитав отзывы, решился взять модель i3.
Внешне корпус выглядит симпатично и стильно, по крайней мере, мне очень нравится. Даже спустя год он не потерял своей привлекательности для меня. При покупке корпус Zalman i3 был упакован в картонную коробку. Во время первого знакомства с корпусом сразу обратил внимание на вес коробки с изделием. Она была очень лёгкая. Вес корпуса всего 4.7 килограмма. Мой старый корпус весил почти в 2 раза больше. С одной стороны, можно сказать, что у корпуса Zalman i3 тонкие стенки и за счёт этого такой маленький вес. Тонкие стенки - малая прочность. А с другой стороны, корпус легко перемещать, крутить при сборке компьютера, да и зачем ему особая прочность, Вы же не собираетесь его кидать? Большую часть времени корпус стоит неподвижно и особая прочность ему явно не нужна. Поэтому вес корпуса для себя отнесу к плюсам.
Одной из особенностей корпуса, которая привлекла моё внимание, является наличие прозрачного бокового окна. Понравилось, что боковое окно полностью прозрачное, а не какая-то его часть, как окно в танке. Так корпус выглядит каким - то лёгким что ли.
Данная прозрачная часть, к сожалению, выполнена из пластика. Этот момент я бы отнёс к недостаткам. Но с другой стороны, если бы эта часть была выполнена из закалённого стекла, цена за карпус существенно возросла.
Данная пластиковая деталь тонирована, причём достаточно сильно. Поверхность глянцевая и от неё всё очень хорошо отражается (в том числе аквариум на фото). За год использования царапин на ней не появилось, но я очень старался бережно к ней относиться.
Крепится данное окно к корпусу с помощью четырёх болтов. В корпусе под них имеется специальная резьба. При покупке мне попался небольшой брак, один из четырёх винтов (нижний дальний) плохо закручивается, проблема в некачественной резьбе.
По периметру окна корпуса приклеена уплотнительная лента. Благодаря ей между корпусом и пластиковым окном не образуется щели для проникновения пыли. Да и к тому же, я полагаю, она выполняет виброгасящую функцию.
Корпус Zalman i3 имеет вполне стандартные размеры : 20*44*48 сантиметров.

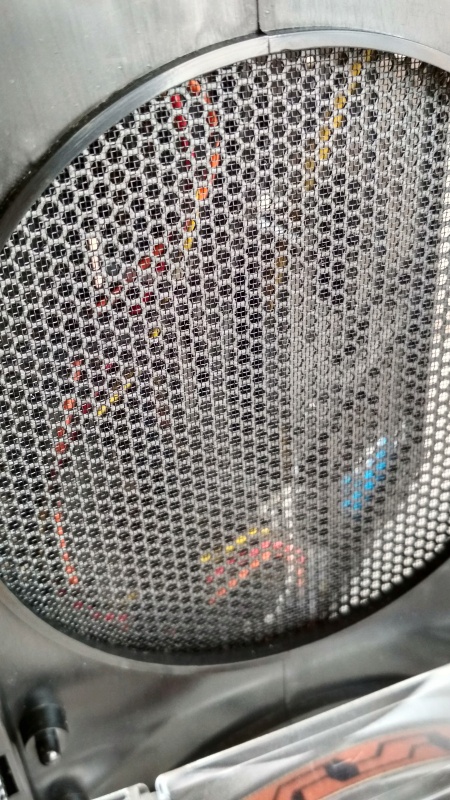

К плюсам корпуса хочу отнести пылезащищенность. На верхней стороне корпуса имеются отверстия для вентиляции.
Производителем предусмотрена установка в это место двух дополнительных вентиляторов или, например, систему жидкостного охлаждения процессора. Но мне это не требуется, поэтому отверстия служат только для отвода воздуха. Данные отверстия закрыты специальной сеткой, предотвращающей попадание пыли.
Большая часть пыли задерживается данной сеткой. Так же сетка имеет по краям магнитные полосы, которым она надёжно примагничивается к корпусу. Очень удобное решение, легко и быстро можно снять при необходимости, а при случайном задевании она никуда не сместится.

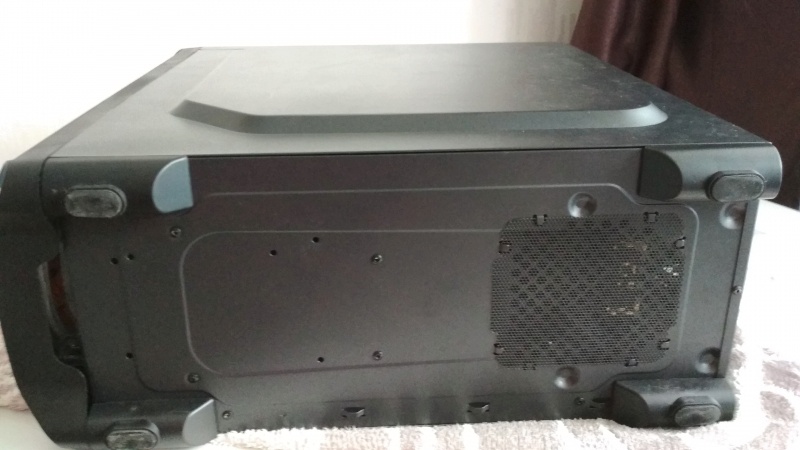

Данный корпус идёт в продаже без блока питания. Место для его крепления расположено в нижней части корпуса. Снизу предусмотрены вентиляционные отверстия, которые будет расположены под вентилятором блока питания. И данное место так же защищено сеткой.
Как видно из фото, пыль она задерживает хорошо.
Ещё к плюсам отнесу наличие на корпусе высоких ножек. Они имеют прорезиненную поверхность, корпус стоит устойчиво.
Благодаря высоте ножек под корпусом имеется свободное пространство для циркуляции воздушного потока, как раз для блока питания.
С передней стороны корпус имеет целых 3 вентилятора для вдува воздуха. Данные вентиляторы имеют белую подсветку, выбрать другой цвет подсветки никак нельзя.
Зато можно регулировать скорость вращения этих вентиляторов. В зависимости от скорости вращения подсветка светится ярче или тусклее.
Всего можно выбрать 3 режима скорости и режим выклеченных вентиляторов. В последнем режиме вентиляторы не работают и не светятся.
При включении компьютера скорость вращения вентиляторов автоматически установлена на среднее значение.
Подсветка реализована с помощью светодиодной ленты. В принципе, если перерезать провода светодиодной ленты, то подсветка перестанет работать. Но не для этого я покупал такой корпус!
Вентиляторы установлены фирмы Zalman. Имеют стандартный размер 120*120 сантиметров. Понравилось, что работают они очень тихо. Немного только слышен шум от того, как лопасти вентиляторов гонят воздух.
Вентиляторы с передней стороны так же защищены секционной сеткой. Но в отличии от других сеток, это сетка не снимается. Имеется возможность снять все вместе с вентиляторами.
Снимается очень легко. Вся передняя панель закреплена на защелках.
Но как видно, пыли на вентиляторах все равно много. Но это первый раз за год, когда я вскрыл переднюю панель. Так что с учётом прошедшего времени пыли не так и много.
Всего корпус оснащен 4-мя вентиляторами. Ещё один расположен на задней стенке и работает на выдув. Вентилятор точно такой же, как и на передней панели и имеет такую же подсветку.

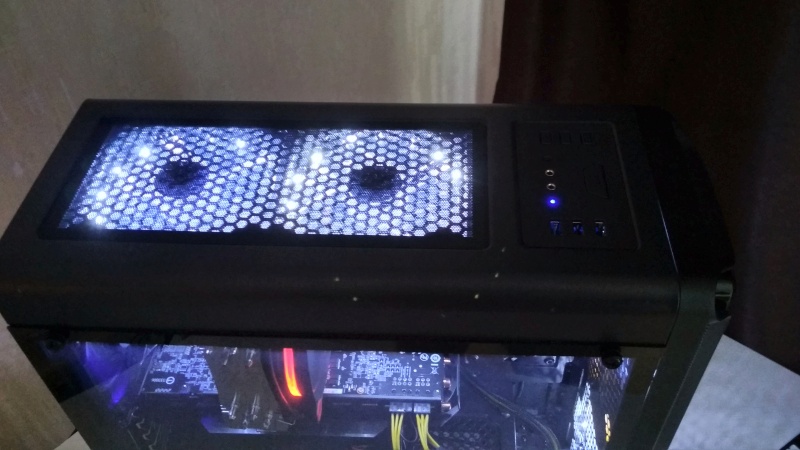

Кнопка включения находится на верхней панели корпуса. На мой взгляд, это удобнее, чем когда кнопка включения на передней панели.
Помимо кнопки включению на данной панели имеются 3 разъёма USB, причём один из них USB 3.0. Так же имеются разъёмы для подключения акустики. А ещё расположены 2 кнопки + и -, это кнопки регулирования скорости вращения вентиляторов.
Всё вышеперечисленные разъёмы и кнопки расположены очень удачно и удобно для использования.
Под данными кнопками расположена точно такая же - кнопка перезагрузки. Перепутать в темноте очень просто, что я не раз и делал. Считаю, очень странным решением производителя так разместить кнопку перезагрузки, и это явный минус данного корпуса.
На задней части корпуса имеется ещё одно отверстие для вентиляции блока питания. Так же на задней стороне расположены два винта для крепления железной крышки.
Железная крышка очень лёгкая и имеет специфический "рельеф" .
Данная крышка скрывает весь кабель-менеджмент. Все это дело выглядит не очень аккуратным.
К тому же половина проводов уже изначально имелась в корпусе и предназначена для питания 4-х вентиляторов и панели управления, расположенной сверху.
Не понравилось, что один провод достаточно натянут - для заднего вентилятора. Но вообще это не критично.
Так же с этой стороны корпуса имеются отверстия для крепления жестоких дисков.
В корпусе предусмотрено три отсека под 3.5 и три отсека под 2.5 размер жёстких дисков. Подобраться к ним можно только с одной стороны. С другой их видно только в вентиляционные отверстия.
А вот со стороны прозрачного пластикового окна все выглядит очень красиво и аккуратно. Материнская плата крепится непосредственно к корпусу к специальным отверстиям. Предусмотрен форм-фактор нескольких материнских плат : ATX, mATX, mini-ITX. У меня материнская плата размера ATX прекрасно подошла.
Корпус рассчитан на максимальную длину видеокарты в 36 сантиметров.
Максимальная высота устанавливаемого кулера 156 см. У меня кулер Deepcool gammaxx 300 прекрасно влез и ещё осталось место.
Кстати, корпус произведен в Китае, о чем говорит гравировка на задней части корпуса.
К корпуса шла инструкция на нескольких языках. В ней представлена информация о характеристиках и составных частях корпуса.
В готовом к работе виде корпус мне очень нравится. Смотрится очень красиво. Возможно кому - то покажется слишком ярким, но каждому свое.

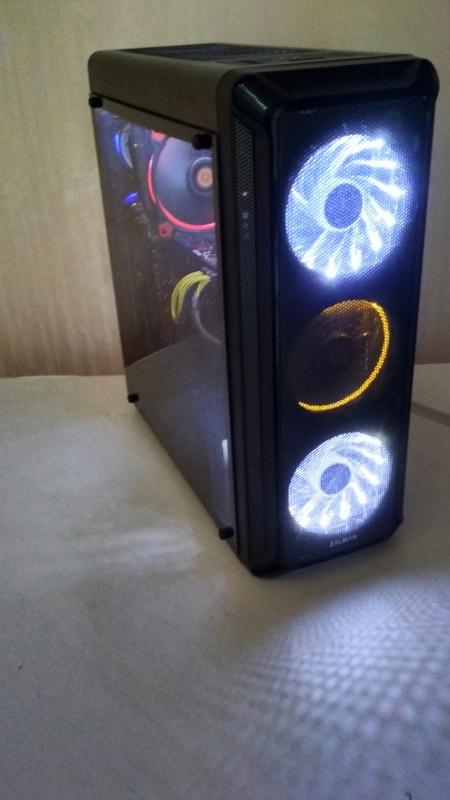

Так корпус выглядит при включённых вентиляторах.
Цену на данный корпус считаю не высокой. В 2019 году приобрёл его в магазине за 2500 рублей. Для такого корпуса это отличная цена.
Подводя итог хочу отметить плюсы корпуса Zalman i3 :
1. Хорошая продуваемость благодаря наличию 4 вентиляторов и большому количеству вентиляционных отверстий.
2. Наличие пылезащитных сеток.
3. Красивый дизайн и отличный внешний вид.
4. Лёгкий вес корпуса.
5. Тихие, фирменные вентиляторы Zalman с подсветкой.
6. Расположение блока питания в нижней части корпуса.
7. Панель управления на верхней стороне корпуса.
8. Наличие USB 3.0 на верхней панели управления.
9. Возможность регулировки скорости вращения вентиляторов (реобас).
10. Наличие полноценного прозрачного окна.
11. Низкая цена.
Минусы:
1. Попался брак одной резьбы для крепления прозрачного окна.
2. Окно выполнено из пластика.
3. Неудобное расположение на панели управления кнопки перезагрузки.
