В этой статье я хочу рассказать как правильно и безопасно разобрать компьютер.
Итак, для начала определимся, из чего в простейшем случае состоит компьютер:
Содержание:
Состав вашего компьютера
1. Системного блока, который выполняет все основные вычислительные функции компьютера;
2. Монитора, который служит для отображения информации переданной от системного блока;
3. Клавиатуры и мыши, которые служат для ввода информации.
4. Других периферийных устройств. Это устройства, которые подключаются к системному блоку компьютера и выполняют определенные дополнительные функции. Например, принтер, сканер, МФУ, IP-телефон и так далее.
Примечание: в контексте данной и последующих статей мы будем использовать слова компьютер и системный блок как синонимы.
Как правильно разобрать компьютер
Для начала нужно обязательно отключить питание от системного блока, выдернув кабель из его блока питания как показано на картинке ниже.
Потом отсоедините все остальные кабели от устройств, подключенных к системному блоку. Не волнуйтесь если забудете откуда какой кабель, при подключении вы просто не сможете вставить его в неподходящий разъем.
Снятие крышке системного блока
Затем необходимо разобрать корпус компьютера. Для этого с задней стороны системного блока откручиваем 4 винта крепления крышек корпуса системного блока
и движением в сторону или вверх (в зависимости от модели корпуса) снимаем крышки.
После снятие крышек наш системный блок в разобранном виде выглядит как показано на фото ниже
Первым делом необходимо почистить компьютер, ведь пыль находящаяся в нем очень плохо сказывается на работе всех компонентов и часто приводит к сбоям в работе.
О том как это сделать написано в статье «Как чистить компьютер».
Отключение проводов и шлейфов
Необходимо отсоединить все провода и шлейфы от устройств внутри системного блока, как показано на фото ниже. На разъемах, которых есть язычки (питание видеокарты и материнской платы, SATA кабель) перед их отсоединением необходимо его зажать.
Особое внимание следует уделить на подключение панели к материнской плате. Если планируете дальнейшую сборку этого системного блока, то запомните как подключены пины. Если вы все-таки не запомнили или устанавливаете новую материнскую плату, то возьмите документацию к ней и найдите схему подключение передней панели к материнской плате там.
Документация идет в комплекте с материнской платой, но если ее нет или она утеряна, то всегда можно ее найти на официальном сайте производителя. Модель и производителя материнской платы можно найти на ней, как показано на фото ниже.
После того как все устройства отключены можно их извлекать.
Извлечение устройств из системного блока
Мы рекомендуем извлекать комплектующие в следующем порядке:
Снимаем крышку системного блока компьютера (обратите внимание, крышка держится на защелках, когда будете собирать обратно, сначала нужно плотно прижать всю панель к системнику, затем сдвинуть в бок, чтоб все защелки сели в пазы, а только потом прикручивать винты)
Как отключить и достать блок питания
- Отключите шлеей питания процессора
- Шлейф питания материнской платы
- Шлейф питания видеокарты
- Питание HDD SSD CD DVD
- Открутите 4 винта крепления
Отключите шлеей питания процессора (так же бывает на 8 контактов, отключается по тому же принципы)
Шлейф питания материнской платы (аккуратно, придерживайте материнскую плату)
Шлейф питания видеокарты, отключаем - принцип тот же
Отключаем носители данных HDD, SSD и устройства приема и обработки CD, DVD
В 2020 году самый распространненый типо подключения - SATA. Далее на фото.
Отключаем все устройства. разъемы имеют Г-образные ключи, не перепутайте их верх ногами!
Г-образные ключи SATA
Все, теперь откручивае винты и достаем блок питания
Достаем видеокарту
Чтобы достать видеокарту, нужно
- Отключить питание
- Открутить винты крепления
- Нажать на защелку и изъять карту
Откллючам питание и откручиваем винты
Нажимаем на защелку и изымаем видео-карту
Как достать, установить, заменить процессор
- Снимаем охлаждение
- Достаем процессор
Снимаем охлаждение, поворачиваем заглушки
Охлаждение крепится либо пластиковыми заглушками, либо простыви винтами. Винты открувиваются отверткой, заглушки руками
Обратите внимание, когда будете устанавливать вентилятор - пластиковые заглушки нужно вставить плотно и до упора, и только потом поворачивать!
Достаем процессор
Процессоры бывают разных моделей и производителей, главное знать, что они установлены в соответствии с ключами(пазлами)
Достаем, вставляем, меняем оперативную память
Обратите внимание, у оперативной памяти есть установочный вырез. Не перепутайте!
Прежде, чем разобрать компьютер перед заменой материнской платы, скопируйте все рабочие документы и важную информацию на отдельный диск или флеш-карту. Ни в коем случае не сохраняйте информацию на диск С, так как на нем, скорее всего понадобится переустановить операционную систему после замены материнской платы. Если у вас жесткий диск не поделен, имеется только диск С, то в случае с Windows 7 поделите его. Для этого можно использовать встроенные средства Windows 7, также можно использовать программу Acronis Disk Director 11 Home. Программа Acronis Disk Director 11 Home платная, но в интернете можно найти и скачать бесплатные варианты (помните, что такие варианты программы являются пиратскими копиями). В случае с Windows 10 жесткий диск можно не делить .
Демонтировать материнскую плату нужно внимательно и очень аккуратно, чтобы случайно не повредить элементы и токопроводящие дорожки. Поэтому не торопитесь, работайте спокойно, обеспечив себе хорошее освещение. Подготовьте все необходимые инструменты: отвертку нужной длины с наконечником подходящим под крепежные винты (отвертку лучше намагнитить), небольшие плоскогубцы и пинцет.
Непосредственно перед демонтажем отключите компьютер от электрической сети. Ни в коем случае не приступайте к разборке компьютера, находящегося под напряжением. Отсоедините от системного блока все устройства и положите его на стол в горизонтальном положении. Снимите боковую крышку. Перед извлечением материнской платы снимите с рук электростатический заряд, для этого нужно потереть ладони обо что-то металлическое, например, трубы отопления или водопровода, можно просто помыть руки под краном. После этого вам нужно отключить все разъемы от материнской платы. Далее извлеките видеокарту, звуковую карту и другое (если есть). Аккуратно отвинтите крепежные винты, стараясь не уронить их и не потерять, и отложите их в коробочку или баночку, еще для этого очень удобно использовать небольшой магнит. Аккуратно извлеките плату, наклонив ее так, чтобы освободить разъемы, которые выходят на заднюю стенку корпуса. Если какие-либо комплектующие не позволяют извлечь материнскую плату аккуратно, например, жесткий диск, блок питания и т.д., то демонтируйте и их.
После того как вы извлекли материнскую плату, если необходимо, можете снять с нее центральный процессор и планки оперативной памяти, если предполагаете нести плату в сервис, то упакуйте ее в антистатический пакет и запакуйте в какую-либо коробку.
Желаю Вам успеха! Ставьте лайк, если понравилась статья, а также подписывайтесь на канал, узнаете много нового!
Я уже давно пользуюсь компьютерами Mac. Так получилось, что долгое время у меня дома просто лежал купленный за свои кровные MacBook Air 2009 года. Меня как-то не тянуло им пользоваться, и я уже хотел продать его, но тут у меня на работе появился iMac 2011 года и выбора, чем пользоваться, у меня больше не было. Примерно через неделю я просто не представлял себе жизни без Mac и пользовался только им. Удивительно, что при всей моей любви к iPad и iPhone, мне понадобилось так много времени, чтобы полюбить Mac. К чему это я? Ах да, сейчас у меня появился новый красно-розовый iMac 24 и я проанализировал его с высоты своего опыта владения за 10 лет шестью только своими компьютерами Apple, не считая обзорных. Сутки спустя я понял, что это за машина и как ей надо пользоваться.
Упаковка нового цветного iMac 24
Забота Apple об экологии заметна даже в этой ручке, которая теперь не пластиковая, а плетеная. Хотя, может быть это просто для красоты.
Столько слов о коробке было сказано не просто так. Она действительно поражает воображение. Особенно на фоне того, что было раньше в моем предыдущем iMac. Но давайте перейдем к самому компьютеру.
Первое впечатление от iMac 2021 года
В этой статье я не буду пытаться рассказать о том, какие компьютер предлагает возможности, так как в этом просто нет смысла. Надо все основательно проверить, прогнать его через все сценарии использования, выявить все недочеты и только потом делиться опытом использования. Не верьте тем, кто делает это через 2 часа использования гаджета. Характеристики уже перечислили на презентации.
iMac всего буквально на несколько миллиметров толще iPhone 12 Pro
Именно первое впечатление от нового iMac просто фантастическое! Он гораздо тоньше, чем казалось на картинках и на кадрах с презентации. Чтобы вы понимали, iPhone и iPad, конечно, тоньше нового iMac, но iPad Pro с надетой на него Magic Keyboard уже получается на пару миллиметров толще.
Толщина нового цветного iMac
Я не могу сказать, что меня смущала толщина старого iMac, который имел зауженные грани, поэтому не понимаю, почему надо было делать его таким тонким сейчас, но габариты корпуса поражают.
Правда, я бы может избавился от нижней рамки, в которой находится все железо, сделал компьютер чуть толще и, возможно, еще увеличил бы экран. Но в таком случае компьютер был бы похож на обычный монитор и потерял бы свою уникальность. Поэтому, как есть тоже сойдет.
Рамка под экраном является фирменным стилем iMac. Не думал, что мне понравится, если с нее уберут яблоко, но пока нравится, и пусто она не выглядит.
Устойчив ли новый iMac 24
Несмотря на минимальный вес, компьютер очень устойчив на столе и даже не думает качаться. При этом я переживал, что его нельзя будет наклонить одной рукой, но это возможно. Если дернуть корпус резко, то подставка немного отрывается от поверхности стола, но если делать это плавно, то все проходит отлично и ничего придерживать не надо.
Блок питания цветного iMac 2021
Многие критиковали систему питания нового компьютера. Недовольные таким решением говорили, что теперь надо куда-то прятать выносной блок, но большой проблемой это не является. Провод от компьютера до блока довольно длинный (и красивый), а до розетки, наоборот, короткий. Значит можно размесить его рядом с источником питания и не тянуть на стол толстый сетевой шнур. А еще в него можно воткнуть Ethernet и избавиться еще от одного провода.
А еще тут есть лучшая камера, которая когда-то ставилась в iMac.
Какие разъемы есть в новом iMac 2021
Разъем на задней стенке магнитный. Учитывая любовь Apple к подобным технологиям было бы нелогично предположить иное. Многие говорили, что его надо пошевелить, прежде чем он нормально примагнитится, но у меня это получалось с первого раза. Я пробовал неоднократно. Помню, как в старом iMac надо было продеть провод в отверстие ножки, потом с силой вставить его в разъем, а находился он на уровне экрана, и при придерживании корпуса ты всегда упирался в экран пальцем, оставляя на нем или на яблоке под ним неприятный отпечаток. Теперь все стало намного проще.
Проверить удобство использования разъемов на задней стенке я пока не успел, но уже понятно, что для того, чтобы подключить карту памяти, надо будет купить переходник. Впрочем, скорее всего, в ближайшее время появятся очень удобные разветвители, в которых будет все и сразу.
А еще в комплекте лежит кабель Lightning в плетеной ”шкурке”. Цвет оплетки выбран под цвет самого компьютера. Такой надо беречь, ведь купить его не получится. По крайней мере пока.
Компактный Lightning красив. Он нужен для зарядки клавиатуры, мыши и трекпада, но можно заряжать iPhone, AirPods и другие гаджеты.
Magic Keyboard, Magic Mouse и Magic Trackpad
Выкрашены в цвет корпуса и манипуляторы. Клавиатура, мышь и трекпад, которые включены в комплект, отлично подходят для нового компьютера. Правда, пока тоже непонятно, получится ли купить аксессуар такого же цвета в случае поломки или потери. Пока такой возможности нет.
Зато, новая клавиатура имеет сканер отпечатков пальцев, который можно назначить на каждого члена семьи или офиса, и он получит свой защищенный уголок внутри нового iMac.
Комплектные манипуляторы имеют цвет корпуса самого iMac.
Какой экран у iMac 24
Экран нового iMac на фоне модели предыдущего поколения смотрится просто фантастическим. Он огромный и очень красочный. При запуске тебя сразу встречает заставка специально выбранного цвета, соответствующего цвету корпуса. А размер кажется таким большим не только из-за лишних пары дюймов, но и из-за отсутствия массивных черных рамок.
Рамки меньше, чем раньше, и поэтому экран кажется даже больше, чем есть на самом деле.
Как звучит новый цветной iMac 24
Звук iMac всегда был довольно хорошим, но с каждой моделью он становится еще лучше. В этот раз он стал таким, что мне просто не хотелось включать портативную колонку, которая стояла у меня рядом с рабочим местом. Конечно, серьезные акустические системы будут звучать лучше, но для обычного использования встроенных 6 динамиков более чем хватает.
Итоги первого знакомства с новым iMac 2021 года
Подводя промежуточный итог своего первого знакомства с новым iMac, я могу сказать, что остался им доволен почти на 100%. Чип M1 обеспечивает быструю работу, а небольшой корпус отлично смотрится, даже если просто поставить iMac на тумбочку, чтобы посмотреть фильм. Это действительно такой большой iPad, который можно взять с собой, переходя из комнаты в комнату.
При такой толщине даже для разъема наушников место нашлось только сбоку.
Звук нового компьютера просто фантастический, а решение избавиться от лишних проводов кажется немного необычным, но интересным. Мне не хватило только встроенной в подставку беспроводной зарядки. Вот это действительно было бы шикарным дополнением всей конструкции. Странно, что Apple не сделала ничего подобного, учитывая, что все iPhone последних лет могут заряжаться без проводов.

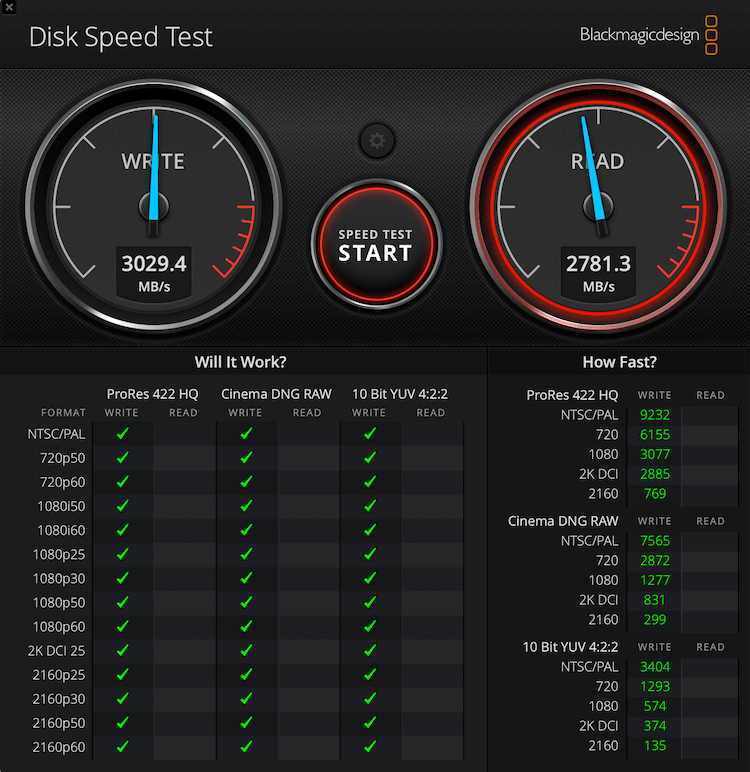

В конце, вот вам только тест скорости SSD. Кто бы сомневался в таком результате. Остальные тесты готовятся и скоро мы с ними вернемся.
Естественно, я продолжу пользоваться новым iMac 24, проверю его возможности при работе в Photoshop, Final Cut и других программах, а заодно посмотрю, будут ли какие-то проблемы с совместимостью чипа M1 и популярных приложений. Пока Rozetta решила все проблемы, но дополнительная проверка не помешает.
В этой статье речь пойдет именно о разборке персонального компьютера, имеющего системный блок. Если вы являетесь обладателем ноутбука и вас интересует взаимодействие с данным типом устройств, ознакомьтесь с другой общей статьей на нашем сайте, где написано обо всех особенностях выполнения поставленной задачи.
Подробнее: Разбираем ноутбук в домашних условиях
Шаг 1: Подготовительные действия
Никаких сложных подготовительных действий перед разборкой ПК пользователю производить не придется, поскольку для работы понадобится только несколько отверток определенных размеров, которые нужно определить самостоятельно, поскольку размер винтов и болтов, находящихся на материнской плате и в корпусе, часто разный. Оцените внешний вид своего системного блока самостоятельно, чтобы понять, какие отвертки необходимы, или заранее приобретите набор для разбора разной электроники в любом магазине инструментов.
Шаг 2: Отключение питания
Нельзя разбирать ПК в то время, как он подключен к сети или вообще находится во включенном состоянии, поскольку это вызывает риск возникновения поломок. Осуществлять горячее отключение большинства компонентов системного блока так же небезопасно. Поэтому перед началом разбора выключите компьютер, нажмите кнопку на блоке питания, чтобы ограничить подачу электричества, после чего вытащите шнур из розетки.
Осталось только отсоединить монитор и другую периферию, после чего переместить системный блок в удобное место, где ничего не помешает заняться его разборкой.
Шаг 3: Получение доступа к внутренностям корпуса
Все комплектующие находятся в системном блоке, соответственно, понадобится снять его боковые крышки, чтобы получить к ним доступ и открутить все крепления для дальнейшего извлечения железа. В дорогих игровых корпусах боковая крышка часто открывается как обычная дверца, а задняя держится на нескольких винтиках, откручивающихся и без помощи отвертки, поэтому с данным этапом не должно возникнуть проблем ни у кого.
Однако корпуса бывают разными и точного совета по поводу демонтажа крышек дать не получится. Предстоит самостоятельно ознакомиться с его строением, чтобы понять, как открыть дверцы и приступить к последующей разборке компьютера.
Шаг 4: Блок питания
Теперь предстоит определить, какие кабели используются, а какие сейчас свободны, чтобы их не трогать. Это не очень трудно, поскольку достаточно просто взяться за один из проводов и провести пальцами до его конца, обнаружив текущее подключение. Извлеките абсолютно все кабели БП, соединенные как с материнской платой, так и с другими деталями системного блока: корпусным кулером, видеокартой, HDD и DVD-приводом, если такой используется.
На следующем изображении вы видите пример того, как выглядит блок питания после его извлечения из системного блока. Все провода отключены и ничего лишнего не болтается. Кстати, если сейчас полное извлечение БП невозможно из-за того, что сделать это мешает подключенная видеокарта или другие детали, переходите к следующим шагам, предварительно откинув провода в сторону, а к блоку питания вернетесь позже, когда ему ничего не будет мешать.
Шаг 5: DVD-привод
Данный этап актуален только для малого процента пользователей, так как сейчас во многих системных блоках DVD-привод просто отсутствует, поскольку диски не используются или для их считывания применяется внешнее устройство, подключаемое при помощи USB-кабеля. Если же привод в вашем компьютере есть, необходимо найти его разъем и открутить крепления, после чего просто достать и отложить в сторону.
Не забывайте о том, что многие DVD-приводы подключены одним проводом к блоку питания, о чем шла речь в предыдущем этапе, поэтому сначала вытащите его, после чего извлеките основное устройство. Не потеряйте винтик крепления, поскольку по размеру он отличается от других, использующихся на материнской плате, и они не подойдут для данного разъема.
На нашем сайте есть инструкция по подключению привода к материнской плате, которую вы можете использовать как пособие по извлечению сейчас или во время следующей сборки компьютера.
Шаг 6: Корпусные кулеры
На следующем изображении в обводке вы видите то, как выглядит подключение корпусного вентилятора к материнской плате. Для этого используются 3-pin или 4-pin порты, а их преимущество в том, что такой интерфейс позволяет управлять скоростью вращения через специальный софт или в BIOS, что невозможно при подаче питания от БП. Впрочем, можно не вдаваться в подробности, поскольку вам необходимо только отключить питание, вытянув проводок (делайте это аккуратно, поскольку есть шанс просто оторвать его при слишком больших усилиях).
Если нужно полностью снять кулер с корпуса, например, чтобы почистить его или заменить, понадобится тоже воспользоваться отверткой и отвинтить крепления, после чего он без проблем снимется.
Шаг 7: Процессорный кулер
С процессорным кулером дела обстоят примерно так же, однако есть и свои особенности, связанные с типом крепления такого периферийного оборудования. Дело в том, что подобные кулеры всегда крепятся на четыре защелки или специальных винта, которые соединены с материнской платой. Дополнительную информацию по этой теме вы найдете в другой статье на нашем сайте, перейдя по следующей ссылке.
Если вы уже примерно знакомы с процессом разбора компьютера или не хотите читать статью, просто посмотрите на следующее изображение, где обводкой выделено одно из четырех креплений процессорного кулера, которое вам и нужно найти.
При извлечении вентилятора будьте внимательны, поскольку на его задней панели остаются следы термопасты, которыми вы можете запачкать стол, другие комплектующие или свои руки. Если в будущем вы собираетесь менять термопасту, эти остатки можно стереть тряпкой или салфеткой.
Шаг 8: Жесткие диски и SSD
Следуя предыдущим этапам, вы уже отключили блок питания вместе со всеми его проводами, часть из которых отвечала за подачу электричества к жестким дискам, однако это еще не все. Второй кабель, подключенный к жесткому диску или HDD, идет к материнской плате и предназначен для подачи сигнала, чтобы данные успешно обрабатывались. Как раз его и нужно отключить, после чего снять винты, крепящие жесткий диск, если такие есть, и вынуть его из разъема. Обо всех нюансах выполнения данной задачи рассказывается в материале о замене HDD, первая часть которого посвящена извлечению.
Шаг 9: Оперативная память
Если компьютер разбирается с целью его дальнейшей очистки от мусора, оперативную память можно не извлекать, поскольку она не мешает доступу ко всем участкам материнской платы и занимает мало места, а в случае возникновения такой потребности понадобится выполнить несколько простых шагов. Во-первых, найдите защелки, которые выделены отдельным цветом или сливаются со слотом. Они зажимают планку с двух сторон и помешают ее вытащить, поэтому их нужно разжать, разведя влево и вправо соответственно.
Во-вторых, старайтесь не хвататься за планки грязными руками и не сильно трогайте их, тем более не применяйте сторонние предметы для извлечения. Достаточно будет только взяться двумя пальцами за плату и потянуть ее вверх, чтобы она без проблем вытащилась.
Шаг 10: Процессор
Учитывайте это уже и после того, как достали процессор, поскольку ножки могут быть не на сокете материнской платы, а именно на этом комплектующем (зависит от производителя). Положите его аккуратно и старайтесь не задевать во время проведения других работ.
Шаг 11: Материнская плата
Если вы выполнили все предыдущие шаги, значит, осталось только снять материнскую плату, после чего разборка компьютера будет завершена. Системная плата держится на четырех винтах, расставленных по периметру ее формы. Вам потребуется выкрутить их отверткой, после чего комплектующее без проблем можно извлечь из своего разъема и приступить к дальнейшим действиям, например очистке или замене железа.
Если передняя панель еще не отключена, займитесь этим до извлечения материнской платы. К передней панели относятся кнопки и индикаторы на корпусе, от которых идут провода к системной плате. Их нужно просто вытащить из своих разъемов, а по завершении всех операций снова вставить, соблюдая инструкцию.
На задней стороне материнской платы тоже есть контакты, которые нельзя повреждать. Специально для этого в коробке от комплектующего есть подкладка, которую можно использовать после извлечения, но если ее нет, подойдет любая мягкая ткань без ворса.
