В статье описал инструкцию по ручной настройке сетевой карты. Показал, как можно прописать IP-адрес, маску подсети, основной шлюз и адреса DNS-серверов в зависимости от ОС : Windows 10, Windows 7, macOS.

Примеры для настройки

Есть несколько ситуаций для которых требуется подобные параметры:

  • Если сетевая автоматически не получает IP-адрес модема, роутера и нужно зайти в интерфейс устройства.
  • Для более стабильной работы интернета. Обычно актуально для старых моделей маршрутизаторов, где некорректно работает или совсем нет функции DHCP — раздача IP-адресов, чтобы исключить обрывы.
  • Если стоит цепочка из оборудования, например ADSL модем, затем роутер и только потом компьютер. Иногда для подобной настройки на одном из устройств выключают DHCP, поэтому нужно вручную прописать сетевую, чтобы зайти на него.
  • Если у вашего провайдера статический IP-адрес или нужно настроить VPN с компьютера. Встречается редко, обычно провайдеры выдают настройки автоматически.

Стандартно настройки на сетевом (LAN) и беспроводном подключениях (Wi-Fi) выставлены автоматом.

Как зайти в подключения

В разных версиях ОС интерфейс частично отличается.

Есть единый способ, который подойдет ко всем версиям Windows. Нажмите Win + R, введите команду ncpa.cpl и выберите ее. После этого откроются «Сетевые подключения», можно сразу перейти к настройке.

Команда, чтобы открыть сетевые подключения

Если этот вариант не сработает, ниже представлены пара способов как зайти в настройки под Windows 10 и Windows 7.

Windows 10

Первый способ: нажмите на «Пуск» — левый нижний угол рабочего стола, затем зайдите в «Параметры» – «Сеть и Интернет».

Открыть "Параметры Windows"

Значок интернета меняет внешний вид, в зависимости от конфигурации компьютера и работы интернета. Возможные варианты:

Открыть "Параметры сети и Интернет"

В обоих случаях появится окно состояния сети, нажмите на «Настройка параметров адаптера», откроются «Сетевые подключения».

Открыть "Настройка параметров адаптера"

Windows 7

Первый способ: нажмите на «Пуск», выберите «Панель управления». Убедитесь, что в параметре «Просмотр» выбраны «Мелкие значки», нажмите на «Центр управления сетями и общим доступом».

Открыть "Центр управления сетями и общим доступом"

Второй способ: нажмите на значок интернета в правом нижнем углу правой кнопкой мыши, затем на «Центр управления сетями и общим доступом».

Второй способ открыть "Центр управления сетями и общим доступом"

Нажмите на «Изменение параметров адаптера», после этого откроются «Сетевые подключения».

Открыть "Изменение параметров адаптера"

Настройка

В сетевых подключениях на значок «Ethernet» нажмите правой кнопкой мыши, выберите «Свойства».

Другие варианты значка: «Интернет», «Подключение по локальной сети» или «Беспроводное сетевое соединение» если хотите настроить Wi-Fi адаптер.

Открыть свойства сетевого подключения

Открыть свойства параметра "IPv4 версии 4"

Выбор параметра "Использовать следующий IP адрес"

Выбор параметров

В зависимости от задачи адреса будут разные, рассмотрим самый частый вариант — зайти на роутер.

  • IP-адрес зависит от модели роутера, к примеру, если у вас оборудование фирмы D-Link, адрес роутера — «192.168.0.1». Вам нужно последнюю цифру заменить на любую из диапазона от 2 до 254, к примеру — 5. Получится адрес: «192.168.0.5». Если адрес роутера «192.168.1.1», то IP-адрес будет «192.168.1.5». Адрес роутера часто пишут с тыльной стороны оборудования, если не найдете, поищите в интернете по запросу: основной шлюз «модель вашего роутера».
  • Маска подсети прописывается автоматом после ввода IP-адреса: «255.255.255.0».
  • Основной шлюз — адрес самого роутера, распространенные варианты: «192.168.0.1» и «192.168.1.1».

Пример параметров под D-Link и ZyXEL.

D-LinkZyXEL
IP-адрес192.168.0.5192.168.1.5
Маска подсети255.255.255.0255.255.255.0
Основной шлюз192.168.0.1192.168.1.1

Если у вас есть адреса DNS-серверов — вписывайте их, в остальных случаях можно воспользоваться публичными DNS Google: предпочитаемый DNS-сервер — «8.8.8.8», альтернативный — «8.8.4.4». Поставьте галочку на пункте «Подтвердить параметры при выходе», итоговые настройки:

Ввести вручную параметры сетевой

Нажмите «ОК», если сразу не получится открыть интерфейс роутера — перезагрузите компьютер.

macOS

Общий алгоритм расписан выше, здесь кратко покажу куда зайти, чтобы изменить параметры сетевой карты на macOS.

Нажмите на значок интернета на верхней панели справа, рядом с часами, затем на «Открыть настройки сети». В зависимости от типа подключения выберите параметр слева: сетевое (Ethernet) или беспроводное (Wi-Fi).

Для подключения по кабелю в «Конфигурация IPv4» выберите «Вручную», впишите IP-адрес, маску подсети и основной шлюз (маршрутизатор).

Ввести вручную параметры сетевой на macOS

Чтобы прописать адреса DNS-серверов нажмите «Дополнительно», выберите «DNS», нажмите + в поле «DNS-серверы». Нажмите «ОК», затем «Применить».

Ввести вручную параметры DNS на macOS

Для Wi-Fi — сразу нажмите «Дополнительно», для IP-адреса, маски и шлюза выберите «TCP/IP», для адреса DNS-сервера — «DNS». Параметры DNS настраиваются так же, как и по кабелю.

Параметры сети на macOS

После внесения изменений нажмите «Применить», параметры сети изменятся.

Выводы, в статье описал:

  1. случаи, когда нужно прописывать сетевые параметры вручную;
  2. как зайти в настройки сетевого адаптера в зависимости от системы;
  3. где и какие параметры указать при конфигурации.

Если возникли вопросы по настройке — пишите в комментариях, постараемся помочь.

Настройка сетевых карт D-Link заключается в установке необходимого драйвера и произведении соответствующих настроек системы. В Windows настройка выполняется через раздел «Панели управления». Для задания необходимых параметров необходимо указать данные вашей сети и создать подходящее подключение.

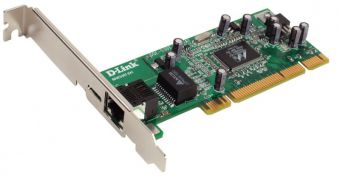

Как настроить сетевую карту D-Link

  • Как настроить сетевую карту D-Link
  • Как настроить dlink
  • Как настроить модем D-link в сети

В современных системах Windows 7 и 8 большинство моделей карточек D-Link могут определяться автоматически. Эти системы автоматически производят установку нужных драйверов. В том случае, если этого не произошло, необходимо скачать драйвер для сетевой карты вручную или воспользоваться диском, который идет в комплекте с платой.

Для загрузки драйвера из интернета перейдите на официальный сайт D-Link в окне вашего браузера. В верхней панели появившейся страницы выберите раздел «Продукты и решения» - «Сетевые адаптеры». На появившейся странице в секции «Сетевые адаптеры» выберите модель вашей платы и перейдите во вкладку «Загрузки». Выберите самую новую версию доступного драйвера и скачайте его. Скачанный файл необходимо запустить и установить при помощи инструкций инсталлятора.

Для установки драйвера с диска вставьте носитель информации в дисковод. После этого перейдите в меню «Пуск» - «Компьютер». В левой части появившегося окна выберите «Диспетчер устройств». В перечне установленного в ваш компьютер оборудования выберите пункт «Сетевые адаптеры» и дважды кликните на неизвестном устройстве. Далее нажмите кнопку «Обновить драйвер» и следуйте инструкциями на экране.

После произведения всех настроек перейдите в меню «Пуск» - «Панель управления» - «Сеть и Интернет» - «Просмотр состояния сети и задач». Кликните на пункте «Изменение параметров адаптера». Правой клавишей мыши нажмите на «Подключение по локальной сети» и выберите «Свойства».

Левой клавишей мыши выделите строчку «Протокол интернета версии 4», а затем нажмите кнопку «Свойства». В появившемся меню укажите параметры вашей сети в соответствии с реквизитами, предоставленными вашим провайдером интернета.

Введя все нужные данные, нажмите «Ок» и перезагрузите компьютер. Если все установки были произведены верно, вы сможете воспользоваться доступом к интернету через ваш браузер.


На сегодняшний день в непростой эпидемиологической ситуации система высшего образования и науки переживает трансформацию. Формируется гибридное обучающее пространство, позволяющее гармонично сочетать форматы дистанционного и очного обучения. Специфика работы большинства IT-специалистов позволяет без труда перейти на удаленный формат. Однако, не каждому человеку удается при этом сохранить продуктивность и позитивный настрой на длительной дистанции. Чтобы внести разнообразие в процесс обучения студентов, было принято решение о записи видеоконсилиумов – небольших обзорных и прикладных лекций в виде дискуссии с ведущими экспертами определенной предметной области.

Ключевые темы обсуждений посвящены информационно-коммуникационным технологиям: от системного и сетевого администрирования до кибербезопасности и программирования. Не обойдем стороной и юридические аспекты работы в IT, становление бизнеса в нашей индустрии и привлечение инвестиций (в том числе грантов и субсидий). Дополнительно рассмотрим материал о системе высшего образования и науки, в том числе возможности бесплатного обучения за границей.

Итак, один из первых консилиумов мы решили посвятить теме «Базовая настройка управляемого сетевого оборудования» и пригласили на него одного из ведущих мировых лидеров и производителей сетевых решений корпоративного класса, а также профессионального телекоммуникационного оборудования – компанию D-Link.

Представим, что перед нами стоит задача базовой настройки управляемого сетевого оборудования (от коммутатора и маршрутизатора до комплексного межсетевого экрана). Стоит отметить, что каждое устройство функционирует на определенных уровнях стека протоколов TCP/IP и выполняет соответствующий функционал. Рассматривать последовательность настройки мы будем от коммутаторов, постепенно переходя к более сложным функциям и технологиям, которые присущи маршрутизаторам и межсетевым экранам. При этом базовые этапы и рекомендации будут оставаться полезными.

Управляемые сетевые устройства можно конфигурировать посредством следующих инструментов и технологий:

Рассмотрим базовый алгоритм настройки управляемого сетевого оборудования после подключения к нему:

Надеюсь, материал был интересен и полезен. Если подобный формат понравится студентам и сообществу Хабра, то постараемся и дальше записывать интересные консилиумы.

Вынуть из упаковки прибор и все его сопутствующие комплектующие элементы. Присоединить к корпусу роутера антенну (у некоторых моделей она завинчивается). Подключить шнур поставщика интернета в разъем маршрутизатора с надписью «Internet», а патч-кордом подключить сетевую плату ПК с устройством Линк, установив штекер в разъем с надписью «LAN».

После этого необходимо выполнить предварительные н

Кабель блока питания вставить в гнездо подачи энергии устройства и подключить к электросети.

После этого необходимо выполнить предварительные настройки в ПК. Для этого требуется исполнить следующую последовательность шагов:

  1. Через «Пуск» открыть «Панель управления»;
  2. Перейти в «Сеть и Интернет»;
  3. Далее войти в «Центр упр.сетями и общ.доступом»;
  4. Кликнуть на «Изм.парам. адаптера»;
  5. Выбрать «Подключение по лок.сети» и вызвать контекстное меню;
  6. Щелкнуть по строчке «Свойства»;
  7. Кликнуть «Протокол 4 (TCP/IPv4)» и установить отметки на «Получить IP автоматически» и «Получить адрес DNS автоматически»:
  8. Щелкнуть «Ok».

В случае наличия уже бывшего в использовании WiF

В случае наличия уже бывшего в использовании WiFi роутера рекомендуется предварительно, до начала с ним работы, сделать сброс его настроек к заводскому состоянию. В задней панели аппарата размещена специальная кнопка с надписью «Reset».


Надо вооружившись тонким и острым предметом, например, выпрямленной проволокой канцелярской скрепки, надавить на эту заглубленную в корпус прибора клавишу и удерживать ее несколько секунд. Дождаться полной загрузки аппарата, обычно этот процесс не занимает более пары минут.

Подключение кабелем

Начнем с того, как выполнить подключение компьютера с Ethernet адаптером к роутеру D-Link. Вот пошаговое руководство:


  • Возьмите маршрутизатор и посмотрите на заднюю панель: нам нужно кабель питания (тот, который включаете в розетку) подключить к разъему 12VDC IN, а в порт, подписанный WAN, ставим интернет-кабель, который провел мастер в квартиру;
  • Берем патч-корд (почти всегда идет в комплекте с роутером) и подключаем в любой из портов LAN (обычно в 1 или 2);
  • Выключите ПК и отключите от розетки;
  • Второй конец патч-корда втыкаем в сетевую карту ПК;


  • Включаем роутер в розетку и сзади нажимаем кнопку ON/OFF (есть не на всех моделях);
  • Включаем компьютер и ждем загрузки.

Перед тем, как настраивать D-Link, нужно проверить настройки сетевой карты. Расскажу на примере Windows 10:

  • Заходим в раздел «Параметры Windows» (меню ПУСК, значок шестеренки);
  • Выбираем пункт «Сеть и Интернет», далее «Настройка параметров адаптера»;
  • Откроется элемент Панели управления «Сетевые подключения», где выбираем нужное (в случае проводного подключения подписано Ethernet, если через Wi-Fi – беспроводная сеть) и кликаем ПКМ;
  • В открывшемся меню выбираем «Свойства»;


  • На вкладке «Сеть» выделите строку «IP версии 4…» и чуть ниже справа нажмите «Свойства»;
  • Теперь нужно проверить параметры IP: если иное не оговаривается в договоре с провайдером, выставляем галочки для автоматического получения IP-адреса и DNS-сервера;
  • Нажимаем OK.


Теперь ПК настроен на автоматическое получение IP адреса и можно переходить к работе с роутером.

Посмотрите видео, где представитель компании расскажет все о подключении и настройке роутеров:

DHCP и привязка по МАК-адресу

Чтобы предоставить фиксированный IP-адрес для клиента, вы можете статически привязать MAC-адрес или идентификатор клиента к IP-адресу в пуле адресов DHCP. Когда клиент запрашивает IP-адрес, DHCP-сервер назначает IP-адрес в статической привязке клиенту.

  • выберите Dynamic IP (DHCP), чтобы автоматически получать информацию об IP-адресе от вашего интернет-провайдера. Этот параметр обычно используется для услуг кабельного модема;
  • включите расширенную службу DNS. Услуги расширенной системы доменных имен (DNS) повышают производительность интернета, предоставляя информацию и веб-страницы, которые вы ищете, быстрее и надежнее;
  • введите IP-адрес, который назначен интернет-провайдером;
  • введите данные подсети, назначенные интернет-провайдером;
  • введите шлюз, назначенный интернет-провайдером. В качестве MAC-адреса по умолчанию используется MAC-адрес физического интерфейса интернет-порта на широкополосном маршрутизаторе. Изменять MAC-адрес по умолчанию не рекомендуется, если этого не требуется интернет-провайдером. Вы можете использовать кнопку «Копировать MAC-адрес вашего ПК», чтобы заменить MAC-адрес интернет-порта на MAC-адрес вашей карты Ethernet.

Мастер настройки

Начало – Click’n’Connect


Где искать адрес, логин и пароль для входа

Прибор подключен к сети (230 В ±10 % при частоте 50 ± 0,2 Гц), лэптоп и ПК подключены к роутеру (по кабелю или без, не имеет значения). Чтобы найти вход в роутер D Link осуществите следующие действия.

  • Откройте окно браузера (не имеет значения какой откроете обозреватель), впишите в адресную строку 192.168.0.1 (место расположение прибора в локальной сети), адрес является стандартом, но в редких случаях может меняться конец номера с 0.1 на 1.1, 1.0, 0.0.

Мы попадаем в меню аутентификации, стандартными л

  • Мы попадаем в меню аутентификации, стандартными логином и паролем являются “admin/admin”, но в некоторых нестандартных модификациях поле пароля можно оставить пустым.

Процедура настройки раздачи Wi-Fi

В интерфейсе маршрутизатора следует выбрать «быстрая настройка» в разделе WiFi кликнуть «Мастер настройки беспроводной сети». Появится надпись «Включить беспроводное соединение», напротив нее должна стоять галочка и подтвердить действие кликом «Далее».

В открывшуюся вкладку нужно ввести следующие данные:

  • SSID – название собственной беспроводной сети латинскими буквами и цифрами, например: DIR-615;
  • страна – Russian Federation;
  • канал – auto;
  • беспроводной режим – 802.11 B/G/N mixed.

В правом нижнем углу кликнуть «Применить» или «Далее».

Откроется вкладка «Настройки безопасности». В каждую строку нужно ввести следующие данные:

  • сетевая аутентификация – WPA2-PSK2;
  • ключ шифрования PSK – ввести свой уникальный набор символов (буквы латинские, цифры, минимум 8). Придуманный ключ далее вводится на всех беспроводных устройствах при первом подключении к домашней сети.

Все остальные сведения оставить без изменений и в правом нижнем углу кликнуть «Применить» или «Далее». Потом сохранить конфигурацию. Так настройка роутера Д-Линк для раздачи Wi-Fi завершится.

Процедура прошивки

В случае необходимости обновить прошивку сделать следующее:

  1. Посмотреть наклейку в нижней части корпуса прибора (модель, ревизия, например, на рисунке ниже «DIR-320 B1»);
  2. Далее открыть страницу в интернете D Link и найти нужную модель роутера, затем скопировать файл «BIN»;
  3. Открыть основное окно настроек маршрутизатора и перейти в раздел «Техническое обслуживание»;
  4. После этого перейти в подраздел «Обновление программного обеспечения»;
  5. Указать месторасположение скопированного с официального ресурса «Линк» файла кликнув «Обзор» и щелкнуть на «Обновить»;
  6. Дождаться полного завершения процедуры (около трех минут);
  7. Готово!
