i850, i850E
Самый первый чипсет, который фирма Intel предложила для процессора Pentium 4, назывался i850. Он поддерживал внешнюю частоту процессора 400МГц и память Rambus DRAM (RDRAM) на частоте 800МГц. Использовалась двухканальная схема подключения памяти. Реализована поддержка памяти с коррекцией ошибок по алгоритму ECC. В тот момент фирма Intel делала ставку исключительно на RDRAM — скоростную и дорогостоящую память. До сих пор сочетание Pentium 4 и RAMBUS считается своеобразным эталоном производительности. На данный момент чипсет i850 безнадежно устарел, и на его место пришел i850E. Он отличается поддержкой внешней частоты процессора 533МГц и "понимает" память, работающую на частоте 1066МГц (800МГц RDRAM также можно использовать). Именно на i850E основана материнская плата Iwill P4R533 — первая из тех, кого мы подвергли беспристрастному тестированию. Забегая вперед, скажу, что выдержала она его с честью, показав лучшие результаты с ЦПУ на шине 533МГц. По возможностям плата вполне стандартна. Обратно-совместимый разъем AGP 4X плюс встроенный сетевой контроллер. Требуется стандартный разъем ATX 12В (нужен большинству материнок для Socket 478, за исключением некоторых моделей от ASUS). Цена вполне умеренная для платы высокого уровня — $135.

i845PE, i845GE
Многие критики считали главным недостатком i845E и i845G отсутствие поддержки памяти DDR SDRAM на частоте 333МГц. В свете того, что DDR333 уже активно использовался в чипсетах других фирм и при этом приносил вполне ощутимые дивиденды производительности, решения от Intel выглядели не в лучшем свете. И потому, выждав некоторое время, компания Intel запускает новую, модифицированную линейку — i845PE и i845GE. Оба чипсета поддерживают внешнюю частоту процессора 533МГц и работают с памятью DDR на частоте 333МГц. Согласно принятой маркировке, i845GE отличается наличием встроенного графического ядра (помимо порта AGP 4X).
Мы протестировали платы как на i845PE (ASUS P4PE), так и на i845GE (ASUS P4GE). Несмотря на сходство названий, попавшие к нам в руки экземпляры плат несколько различались по возможностям. Обе снабжены встроенными сетевыми контроллерами. AGP слот в каждой из этих плат поддерживает только видеокарты AGP 4X и выше, работая при этом в режиме 4X. Любую из данных материнок можно подключить к блоку питания без разъема ATX 12В. Отличие ASUS P4PE — встроенный RAID-контроллер, к которому можно подключить два Serial ATA-винчестера и один обычный EIDE (теоретически можно и два EIDE, но, находясь на одном канале, они замедляют друг друга, что для RAID неприемлемо). Контроллер реализован на чипе стороннего производителя Promise. В качестве приятного дополнения также имеется экзотический порт IEEE-1394.
Существенно интереснее расхождения в результатах тестов. Как ни странно, но плата на i845GE оказалась на несколько процентов медленнее, чем модель на i845PE. Поскольку геймерам встроенное графическое ядро не нужно, тормоза i845GE могут сослужить P4GE совсем уж нехорошую службу. При цене в $110 приобретать такое чудо можно только с дальними прикидками на апгрейд видео. А вот ASUS P4PE, при цене $94 за вариант без SATA/RAID и $127 с SATA/RAID, является, на наш взгляд, отличным выбором для недорогих компьютеров начального уровня.

SiS 645, SiS 645DX
Первым чипсетом без встроенного графического ядра для платформы Socket 478 стал набор SiS 645. Он поддерживал память DDR333 и внешнюю частоту процессора 400МГц. Почти сразу вслед за ним появилась следующая версия системной логики под Pentium 4 — SiS 645DX. Этот чипсет уже умел работать с внешней частотой процессора 533МГц и неофициально поддерживал DDR400. В нашей лаборатории мы провели испытания материнской платы ASUS P4S533-X, построенной на последней ревизии SiS 645DX. В эту плату можно установить как DDR333 SDRAM, так и "обычную" PC133 SDRAM; и потому мы решили провести тесты с обоими видами памяти.
Производительность этой платы (с обоими видами памяти) сходна с ASUS P4XP-X. Что характерно, набор функций и цена ($62) также совпадают. При этом установить в слот AGP 4X более старые карты, в отличие от P4XP-X, нельзя. Кроме того, чипсеты Intel традиционно считаются немного стабильнее и немного надежнее.
Отметим, что BIOS данной платы позволяет установить частоту DDR 400МГц, но в этом режиме плата работает весьма нестабильно (не удалось даже установить Windows). При штатной для данного чипсета частоте 333МГц все работало отлично.

SiS 655, SiS 655FX
Принципиально новые чипсеты SiS, использующие двухканальный доступ к памяти на частоте 400МГц. SiS 655 поддерживает частоту шины 533МГц, а SiS 655FX — также и 800МГц. Интересен тот факт, что SiS 655 появился раньше, чем i875P и i865EP, и некоторое время был одним из самых производительных решений для Socket 478. К сожалению, на момент написания статьи продукты на SiS 655FX еще не появились в широкой рознице. Поэтому номинанта, которой смог бы на равных потягаться с i875P и i865EP, попросту не нашлось. Вместо этого тестированию подверглась плата ASUS P4SDX на чипсете SiS 655. Производительность данной материнки практически сравнялась с производительностью ASUS P4C800 Deluxe (i875P) при использовании процессора на 533МГц шине. Поэтому, с учетом весьма умеренной цены ($107), ее также можно считать лучшей покупкой. Само собой, нужно учитывать, что в отличие от конкурента SiS 655 не умеет работать с 800МГц процессорной шиной.

Чипсеты VIA
Так уж сложилось, что чипсеты VIA заслужили в народе куда более низкий рейтинг, чем решения от SiS или Intel. Есть разные версии того, почему так сложилось. В частности, многие ссылаются на один интересный факт. Как утверждают официальные источники, до недавнего времени у VIA напрочь отсутствовала лицензия на разъем Socket 478 и производство наборов микросхем под процессор Pentium 4. Все ее чипсеты были, по сути, "пиратскими". То есть информация для разработок добывалась трудоемким и неэффективным методом обратной трассировки и на основе самостоятельных исследований архитектуры. Впрочем, это лишь версия событий, не претендующая на абсолютную достоверность.

VIA P4X400, P4X400A
Следующей инициативой VIA на рынке чипсетов для Pentium 4 стала серия P4X400. Главной ее особенностью была поддержка памяти DDR с частотой 400МГц. Несмотря на это, серия повторила судьбу P4X266 (также как и ее предшественник, оказавшийся слишком медленным и несвоевременным продуктом). Поэтому, по уже сложившейся традиции, компании VIA снова пришлось выпускать исправленную версию — P4X400A. В нашем тестировании участвовала плата Soltek SL85ERV5 на чипсете VIA P4X400A. По производительности она оказалась сравнима с платами на i845PE и SiS 648. Однако, в отличие от них, работала нестабильно. Во время некоторых тестов программы выдавали критическую ошибку и завершали работу.
Понятно, что мы не можем рекомендовать данный чипсет после столь печального опыта. Конечно, цена платы ($55) весьма привлекательна, однако скупой, как известно, платит дважды.

VIA P4M266, VIA P4M266A
Чтобы не отстать от конкурентов на рынке офисных ПК, компания VIA также выпустила на рынок чипсеты с интегрированным видео-ядром. Первый из них, P4M266, фактически был модификацией P4X266 и соответственно унаследовал все его проблемы с производительностью. У набора P4M266A, так же как и у его прообраза P4X266A, скоростные характеристики оптимизированы. Плюс добавлена поддержка внешней частоты процессора 533МГц. Оба чипсета позволяют подключать внешнюю видеокарту через порт AGP.
Мы протестировали материнскую плату Soltek SL85MIV3 на чипсете VIA P4M266A. Что характерно, плата работала вполне стабильно и особых проблем в тестах не вызвала. Однако ее производительность, опять же, оставляет желать много лучшего. По нашим тестам чипсет P4M266A проиграл даже ASUS P4XP-X (i845D). Цена Soltek SL85MIV3 составляет всего $66.

Общий тест производительности
PCMark 2002. Измеряли производительность процессора (CPU) и памяти (RAM). Так как тест синтетический, воспринимать его следует через призму относительности, а не по полученным балам. В теории по PCMark можно судить о влиянии материнской платы на общую производительность системы.

Игровые тесты — DirectX и OpenGL
В качестве основного теста DirectX использовался 3DMark 2003. Разрешение экрана — 1024х768, 32-битный цвет. Любопытно, что во всех тестах DirectX 8 и 9 (а таковы все игровые тесты 3D Mark 2003, кроме самого первого) результаты на всех материнских платах практически не различались. Ни производительность процессора, ни пропускная способность памяти, ни скорость AGP порта (4X или 8X) на них не влияли. Поэтому мы указываем только результат первого теста (DirectX 7) в FPS.
Также в 3DMark 2003 мы запускали тесты процессора (CPU). Реально они измеряют скорость процессора при обработке игрового изображения (программные шейдеры). В таблице приведено общее число очков, вычисленное 3DMark по тестам CPU.
Само собой, не обошлось и без игровых бенчмарков. В Unreal Tournament 2003 Demo 1024х768х32бит тестировались демо-сцены Flyby и Botmatch. В Serious Sam: Second Encounter Demo были установлены следующие настройки видео: OpenGL, оптимизация по качеству, 1024х768х32бит, демка Cooperative. В таблице указано среднее значение FPS, вычисленное системой.

Практические тесты — DivX Encoding и 3DStudio Max
Для проверки скорости кодирования фильмов мы использовали DivX 5.0.5 и VirtualDub (версию, оптимизированную под Pentium 4). Двадцатиминутный кусок DivX-фильма перекодировывался снова в DivX, но уже с потоком 1500Kbps и максимальными настройками качества. Измерялось время, затраченное на операцию (в минутах и секундах). Таким образом мы измеряли скорость процессора и памяти без участия дисковой подсистемы.
Чтобы погонять компьютер на действительно профессиональных задачах и проверить эффективность HyperThreading, мы проводили рендеринг трехмерной модели в 3D Studio Max 4.26 (с оптимизацией Intel). Модель предоставлена Юлием Трубом.

Современный компьютер похож на конструктор. Только дети собирают трансформеров, а взрослым подавай видеокарты да процессоры. Когда необходимо установить или заменить компьютерную запчасть, появляется много нюансов и мелочей, без которых правильно собрать и настроить технику не получится. Здесь навыков игры в LEGO недостаточно. В такой ситуации всегда лучше один раз увидеть, чем сто раз услышать, поэтому мы покажем весь процесс от А до Я.

Подготовка

Save your game

Перед любой вылазкой в недра системного блока главное — сохранить важные данные куда-нибудь подальше. Например, на внешний жесткий диск, а еще лучше в домашний NAS или в облако. Уже после этого руки станут дрожать меньше и реже.

Как правило, после переустановки процессора сбрасываются настройки BIOS — их тоже лучше сохранить в специальный профиль. Также учитываем, что вместе с настройками полетят и другие параметры: RAID, если он настроен силами чипсета; разгон и настройка оперативной памяти. Поэтому еще раз и погромче:

Перед любой работой с комплектующими сохраняемся по-максимуму.

Набор домашнего админа

Для работы с компьютерной электроникой хватает классического набора инструментов:

отвертка,
ватка для протирания контактов,
спирт (не пить, а протирать),
запас термопасты.

А если работать по фэн-шую и в комфортных условиях, то вот список того, что точно понадобится для ремонта:

Перчатки антистатические. Человек заряжается статикой: будет достаточно одного разряда куда-нибудь в район оперативной памяти, видеовыходов или процессора, чтобы «попасть» на покупку новых железок. Гарантия при этом аннулируется, а ремонту такая электроника скорее всего не подлежит. Поэтому необходимо работать в специальных перчатках — безопасно и без «пальчиков».

Отвертка крестовая. Компьютерные винтики и болтики стандартные: к ним подойдет отвертка с жалом под винты типа М3. Еще лучше иметь под рукой набор отверток.

Ватные диски и ватные палочки. Для удаления пыли и загрязнений в компьютере лучше использовать бесконтактный метод, применяя сжатый воздух. С осторожностью, избегая близкого контакта воздушного потока с мелкими деталями. А для контактной чистки можно использовать салфетки, ватки и безворсовые материалы. Например, чтобы убрать термопасту с процессора и кулера, можно использовать влажные салфетки для техники.

Органайзер. Винты и мелкие детали в компьютере уникальны, и после разборки системы лучше сделать так, чтобы они не укатились за стол и не попали в лапы к домашним животным. Для этого можно использовать магнитные коврики, ну а если такую роскошь не найти, то для этого можно приспособить органайзер.

Жидкость для очистки. Классически это спирт. А по современному — специальные спреи и очистители. Нужна для того, чтобы без проблем снять прикипевшую термопасту с процессора, радиатора или хрупкого графического чипа. А также для протирки контактов процессора и оперативной памяти.

Термопаста. Обязательно иметь в запасе, если меняем процессор, охлаждение (кулер) и даже если просто снимаем радиатор — термопасту менять обязательно. Это может быть всеми любимая Arctic Cooling MX-4 или любая другая с высоким коэффициентом теплопроводности.

Разбираем систему

Отключаем системник

Перед тем, как заглянуть в системник, его нужно обесточить. Выключаем компьютер кнопкой «Завершить работу», дожидаемся полного выключения и щелкаем тумблер на блоке питания, а затем достаем вилку из розетки:

Снимаем боковые панели

Модные и современные корпуса имеют стеклянные боковые панели, которые крепятся на четырех винтах. Обычно на них присутствуют резиновые проставки — их лучше не терять:

Батарейка

Перед работой с электроникой в корпусе, необходимо вытащить батарейку CMOS. После этого компьютер будет полностью обесточен и готов к любым действиям:

Посторонние помехи

Для удобства работы с околосокетным пространством следует убрать лишние провода и детали. Например, достать видеокарту:

Система охлаждения

Для доступа к процессору необходимо снять систему охлаждения.

В зависимости от состояния термопасты между процессором и теплосъемной плоскостью кулера может возникнуть проблема с их разъединением. Чаще всего это происходит с процессорами AMD (особенность геометрии крышки процессора). В случае, если система охлаждения не собирается отставать от процессора, ни в коем случае не тянем ее на себя, вырывая процессор из сокета. Также нельзя тащить на излом — для безопасного снятия необходимо плавно прокручивать радиатор по часовой стрелке относительно процессора, постепенно смещая плоскости относительно друг друга. После каждого прокручивания нужно пытаться разъединить детали.

Для платформы Intel используются системы как с «боксовым» креплением, так и универсальным. В первом случае необходимо провернуть защелки против часовой стрелки до упора и потянуть на себя, чтобы освободить ход «ершей» в отверстиях материнской платы. Так работает похожая система от стороннего производителя:

Заводское крепление охлаждения для процессоров AMD обладает быстросъемной системой, где нужно отпустить прижимную лапку, и радиатор будет освобожден.

Универсальные системы крепления снимаются проще и нагляднее: достаточно открутить четыре винта и процессор свободен. Это относится как к системам Intel, так и AMD:

Перед снятием радиатора не забываем вытащить клемму вентилятора или помпы из разъема:

Очищаем рабочие поверхности

Для улучшения теплопередачи с процессора на радиатор кулера используется термопаста. После снятия системы она окажется непригодной для повторного использования, поэтому ее нужно убрать:

Остатки термопасты лучше убирать мягким материалом или ватным диском, а после обезжирить. Если термопаста присохла и не поддается снятию без усилий, лучше воспользоваться каким-либо растворителем: спиртом или специальным средством для снятия термопасты.

Аналогичные действия проводим и с подошвой охлаждения:

Установка нового процессора

Во время установки нового процессора необходимо соблюдать несколько правил. Процессор — это хрупкий элемент и его легко повредить неаккуратными движениями. Например, у процессоров Intel есть дополнительные компоненты со стороны контактной площадки, которые легко сбиваются от ударов или грубых действий. Не забываем и про контакты в сокете — больше тысячи ножек так и ждут, чтобы их погнули:

Процессоры AMD имеют специфическое строение контактов: если у конкурентов это просто контактные площадки, то у «красных» это более тысячи внешних проводников типа «ножки». Они очень эффектно заминаются под воздействием пальцев неаккуратного пользователя:

Чтобы избежать повреждений во время демонтажа или установки процессора, необходимо знать об этих нюансах. Для этого нужно правильно обращаться с процессором: держать аккуратно за края и обязательно в антистатических перчатках:

Вынимаем старый

Чтобы достать процессор из материнской платы, необходимо открыть сокет. Процессоры AMD держатся в нем только за счет тех самых ножек. Достаточно потянуть за рычажок, чтобы сдвинуть контакты внутри сокета и освободить процессор:

Сокеты для процессоров Intel устроены иначе — контакты процессора должны плотно прилегать к контактам в разъеме. Особенность такой конструкции диктует свои условия: прижимная сила в сокете достаточно высокая, поэтому не нужно бояться применить чуть больше усилия в работе.

Для открытия сокета необходимо нажать на лапку, сдвинуть ее в сторону от сокета и поднять вместе с нажимной рамкой. Это освободит процессор и его можно будет достать:

Перед установкой

Прежде чем установить новый процессор, необходимо осмотреть его на наличие сколов, а также отсутствие испорченных контактов и поврежденных электронных компонентов на задней части:

Монтаж

Процессоры обеих платформ имеют защиту «от дурака» и просто физически не установятся в гнездо сокета, если их расположить неверным образом. И все же, производители предусмотрели второй уровень защиты: ключи-треугольники. На процессоре:

Чтобы не гадать, какой стороной установить процессор в разъем, достаточно совместить треугольники в одном направлении:

После остается опрокинуть верхнюю часть сокета и зафиксировать систему рычажком. Нажимаем на металлическую лапку и заводим ее под замок:

Установка системы охлаждения

Наносим термопасту

Одна из философских тем на любом ресурсе — сколько термопасты наносить и каким способом размазать ее на процессоре. Энтузиасты проводят целые тесты и исследования, замеряют температуру и сравнивают различные пасты. Но эти «гонки» скорее из разряда «наши руки не для скуки», поэтому обычному пользователю с его домашней системой будет достаточно получить базовые знания по этой теме. Если лень читать, можно посмотреть видео, наглядно и мельчайших подробностях:

Если вместе с процессором меняется и система охлаждения, то, скорее всего, на подошве нового кулера уже будет нанесен заводской слой термопроводника — устанавливаем и пользуемся. Для уверенности можно изучить и ассортимент самих паст, чтобы подобрать лучшее по цене/качеству. В остальных случаях смотрим видеоинструкцию и выбираем метод по душе:

Например, легендарная термопаста Arctic Cooling MX-4 до сих пор эффективно охлаждает мощные восьмиядерники в разгоне:

При нанесении нужно учитывать, что сама по себе паста проводит тепло хуже, чем чистый металл, но намного лучше, чем воздушная прослойка между двумя плоскостями. Для этого слой термоинтерфейса должен быть как можно тоньше, но равномерным и без посторонних предметов, ворса и пыли:

Возвращаем радиатор на место

Система охлаждения процессора собирается в обратной последовательности.

Если это платформа Intel с боксовым (стандартный) кулером на клипсах, то его необходимо подготовить — нужно взвести все четыре ножки крепления, а затем вставить «ершики» в отверстия возле сокета и зафиксировать их нажатием клипс.

Стандартная система охлаждения AMD работает еще проще — возвращаем на место радиатор и рычажком придавливаем его к процессору. Тема установки различных систем уже неоднократно обсуждалась.

Универсальные системы с четырьмя винтами идентичны на всех платформах. Попадаем креплением радиатора или водоблока по четырем стойкам и притягиваем с усилием — качественные системы выполнены таким образом, чтобы длина резьбы притягивающих гаек закончилась раньше, чем он успеет перетянуть:

После установки не забываем подключить вентиляторы и помпу (если установлена жидкостная система охлаждения). Вентиляторы подключаются к разъему CPU FAN, а помпа управляется через AIO PUMP — названия могут меняться в зависимости от производителя.

Сборка

Возвращаем батарейку BIOS на место:

А также устанавливаем видеокарту и не забываем подключить к ней дополнительное питание:

Проверяем, все ли разъемы и провода находятся на своих местах, закрываем боковые крышки и делаем пробный пуск системы:

Компьютер включился, инициализация BIOS завершилась и на экране появился экран загрузки операционной системы — задача по установке нового процессора выполнена успешно!

И еще.

После установки новых комплектующих или смены термопасты нужно убедиться, что компьютер работает в нагрузке исправно и стабильно. Для этого можно запустить стресс-тест, например AIDA System Stability Test:

Для изначально исправной системы достаточно 10 минут, чтобы процессор вышел на постоянную рабочую температуру в нагрузке — если компьютер продолжает работать и не перегревается, то миссию можно считать выполненной полностью.

Delphi site: daily Delphi-news, documentation, articles, review, interview, computer humor.

За последние несколько лет корпорации Intel и AMD начали принципиально изменять конструкцию корпусов своих процессоров (это наблюдалось и раньше, но не так кардинально), соответственно, в настоящее время перед пользователем встает проблема не только выбора процессора по производительности, но и по типу корпуса. Последнее означает, что в продаже может быть один и тот же процессор, но в разных корпусах. Иногда под "разным корпусом" понимается наличие дополнительного вывода (ножки) и другое расположение ключей, так что внимательно читайте информацию на коробках с процессором и системной платой.

Сборка компьютера начинается с установки процессора в сокет системной платы. Достаньте процессор, размещенный в технологической упаковке, из коробки. Но, прежде чем вскрывать технологическую упаковку, убедитесь, что на процессоре нет механических повреждений, погнутых ножек, сколов, посторонних предметов. Обычно упаковка делается из прозрачного материала, а в коробках делаются прозрачные окошки.

Если был куплен боксовый вариант (в одной пластмассовой коробке находится процессор и кулер), то сначала выньте кулер, осмотрите, чтобы обнаружить те или иные дефекты, и отложите в сторону. Обратите внимание, что на подошве радиатора имеется пластинка термоинтерфейса, соответственно, следует проверить его состояние: в наличии ли защитная пленка, нет ли серьезных повреждений поверхности термоинтерфейса (если радиатор уже устанавливался, то термоинтерфейс требует обязательной замены).

Дальнейшие действия зависят от типа корпуса процессора. Далее описывается установка различных типов процессоров, а также систем охлаждения. Отдельно оговариваются различные ошибки пользователей, которые частенько встречаются. Приводится описание установки процессора на примерах с продукцией корпорации Intel, т. к. она занимает чуть ли не 90% рынка в России.

Процессоры Intel Pentium 4 Socket 478

Процессоры Intel Pentium 4 с Socket 478 сегодня уже не производятся, но многие пользователи работают с компьютерами, в которых используется данный тип процессоров. Описание установки процессоров с Socket 478 приводится для тех, кто желает модернизировать свой компьютер.

Главной особенностью сборки компьютера с процессором Intel Pentium 4 под разъем mPGA Socket 478 является крепление кулера процессора. Он крепится к материнской плате с помощью пластмассовой кроватки и прижимается натяжением скобы. Крепление скобы осуществляется посредством четырех точек.

Для установки процессора откройте рычажок сокета (рис. 27.3), повернув его на 90 -. Поднесите процессор и сориентируйте его относительно ключей сокета (рис. 27.4). В качестве ключей на контактном поле в одном углу отсутствуют 2 вывода (ножки).

Установите процессор в сокет. Процессор должен лечь в него без усилий. Рычажок сокета при закрытии должен зайти за выступ корпуса сокета.

Рис. 27.3. Открытие сокета для процессора Intel Pentium 4 Socket 478

Если процессор ложится неровно или с трудностями, то необходимо снять его и убедиться, что он правильно сориентирован. Если ориентация его верна, то на процессоре, вероятно, погнуты некоторые выводы. Их можно аккуратно выгнуть с помощью пустотелой иглы (такой, как от шприца) или с помощью пинцета. Правильно установленный процессор показан на рис. 27.5.

Осторожно выпрямляйте контакты, т. к. они очень хрупкие.

Рис. 27.4. Ориентация процессора Intel Pentium 4 Socket 478

Рис. 27.5. Установленный процессор Intel Pentium 4 Socket 478

Процессоры Intel LGA 775

Корпус LGA 775 предназначен для установки ряда процессоров Intel Pentium 4 и всех процессоров линейки Intel Core 2. Ключевое отличие состоит в том, что штырьки контактов теперь находятся не на процессоре, как это всегда было, а на разъеме материнской платы. Процессор в корпусе LGA 775 "ложится" на подпружиненные штырьки контактов в разъеме и прижимается к плате жесткой стальной рамкой.

Процессоры Intel Core i7

В конце 2008 г. выпущены процессоры Intel Core i7, которые имеют Socket LGA1366. Так как данные процессоры имеют неприятные особенности работы с модулями памяти, то в ближайшее время рекомендуется приобретать только собранный рабочий комплект "процессор-память-мама". Установка процессора для Socket Intel LGA 1366 аналогична установке процессора для Socket LGA775. Для использования радиаторов, разработанных для LGA775, на LGA1366 необходимо приобрести комплект дополнительного крепления.

Рис. 27.6. Снятие защитной крышки с разъема LGA 775

Прежде чем устанавливать процессор, необходимо снять защитную крышечку с разъема на материнской плате (рис. 27.6). Она предохраняет хрупкие контакты от повреждений и грязи во время транспортировки и крепится двумя или четырьмя небольшими защелками.

Отведите в сторону и поверните рычажок прижимного устройства (рис. 27.7).

Рис. 27.7. Открытие прижимного устройства в разъеме LGA 775

Рис. 27.8. Ориентация процессора с корпусом LGA 775

Откройте рамку прижимного устройства, поднесите процессор к разъему и сориентируйте его по ключам относительно разъема (рис. 27.8). В качестве ключей у процессора служат два пропила, расположенные напротив друг друга и немного смещенные к краю процессора, а у разъема два выступа.

Установите процессор в разъем и закройте рамку прижимного устройства, поверните прижимной рычажок и заведите его за крючок на разъеме (рис. 27.9).

Сколь часто, как производители процессоров меняют процессорные разъёмы, уничтожая совместимость последующих поколений компьютеров с предыдущими, столь же часто находятся компании, предлагающие пользователям различные средства экономии - переходники с Socket 370 на Socket 478, с Socket 478 на LGA 775. Казалось бы, между этими двумя фронтами идёт негласная война, в попытке доказать, чьи же инженеры окажутся умнее. Но последний выбор, как обычно, остаётся за покупателем: идти ему по "правильному" пути замены материнской платы и сопутствующих комплектующих или же поддаться на искушение и просто заменить процессор. Вот и компания ASRock, специализирующаяся на выпуске недорогих материнских плат для обычных пользователей, примкнула к редким рядам тех компаний, кто пытается сделать переход от одного поколения процессоров к другому более простым. ASRock анонсировала целую серию материнских плат под процессоры AMD и Intel, облегчающих апгрейд одного типа процессоров на другие. Здесь есть и платы под Socket 754, позволяющие использовать процессоры под Socket 939 и платы под Socket 478, дающие возможность устанавливать процессоры формата LGA 775. Сегодня мы и рассмотрим одну из таких системных плат - ASRock P4 Combo, на которой установлены два процессорных гнезда - Socket 478 и LGA 775.

Но сначала позвольте сделать небольшое отступление. Как вам, наверное, уже известно, этим летом Intel представила новые процессоры Pentium 4 на ядре Prescott с мегабайтным кэшем второго уровня и 800-мегагерцовой шиной. Естественно, существенная часть пользователей выразили желание сделать апгрейд своих старых процессоров на новые. Но корпорация Intel не была бы самой собой, если бы не внесла существенных новшеств не только в сам процессор, но и в компьютер в целом. Прежде всего, новый процессор имеет новый разъём LGA775, не совместимый с предыдущим Socket 478. Но это лишь половина беды. Вместе с этим Intel начала продвижение новой шины PCI Express, приходящей на замену PCI и AGP 8x, причём настолько рьяно, что отказалась от поддержки AGP 8x вовсе, а ведь у подавляющего большинства пользователей имелись видеокарты с этим интерфейсом, причём совсем не дешёвые. Но и это ещё не всё - новые чипсеты Intel ориентированы на использование нового типа памяти, DDR-II, которая, как вы уже знаете, не совместима с DDR-I. Таким образом, замена одного лишь процессора ведёт к перестройке практически всего компьютера. Естественно, тех, кто делает апгрейд, достигая большей производительностью меньшими затратами, это не устраивает. Материнская плата ASRock P4 Combo должна полностью решить эту проблему.

ASRock P4 Combo

Ну что же, материнская плата ASRock P4 Combo относится к классу бюджетных устройств. Поэтому компания-производитель постаралась сделать конечную стоимость продукта максимально низкой, сэкономив на аксессуарах. В упаковке, кроме самой платы, находятся лишь шлейфы IDE и Serial ATA, переходник питания PCPlug-Serial ATA, жестяная заглушка под заднюю панельку платы, компакт-диск с программным обеспечением и инструкция по установке.

Ну а раз говорить о комплекте поставки нечего, перейдём к рассмотрению характеристик самой платы.

Платформа: Socket 478, LGA 775

Поддержка процессоров Intel Pentium 4 и Celeron под Socket 478 и LGA 775

Частота FSB шины: 400/533/800 МГц

Размер 305x244 мм

Да, два слота одновременно установлены на одной материнской плате. Без переходников и плат расширения. Чтобы поверить, надо это увидеть. Кликните на фотографии вверху.

Северный мост - Intel i848P

Южный мост - Intel ICH5

Поддержка двух портов Serial ATA

Двухканальный контроллер ATA-100 с поддержкой до 4 устройств

6-канальное звуковое ядро

Сетевой контроллер Realtek RTL8101 с поддержкой 10/100 Мбит/с

Аудио кодек CMedia CMI9739A с поддержкой 5.1 звука

Материнская плата построена на чипсете Intel i848P, упрощённой версии чипа i865P. Этот чип имеет одноканальный контроллер памяти и вполне заслуженно относится к серии "сороквых" чипов. Цены на i848x существенно ниже, чем на i865x, благодаря чему удаётся минимизировать стоимость самой платы. Конечно же, одноканальный контроллер памяти - это существенный минус даже для дешёвых плат, но зато здесь имеется поддержка 800-мегагерцовой шины и технологии Hyper Threading.

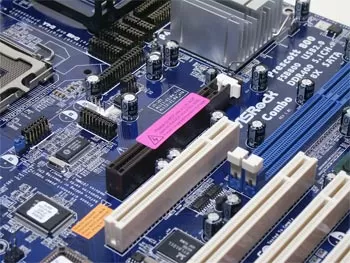

Внутренние слоты расширения и порты

Четыре слота PCI 2.3

Один слот AGP 8x

Два слота DIMM для DDR SDRAM PC3200/PC2700/PC2100 с поддержкой до 2 Гб памяти

Два порта Serial ATA 150

Два порта ATA-100

Райзер для подключения двух портов USB 2.0

Один 4-контактный Molex-коннектор для подключения вентилятора процессорного кулера

Один 3-контактный Molex-коннектор для подключения системного вентилятора

Основные преимущества уже обозначены: графический порт AGP 8x (работающий в полноценном режиме, в отличие от редких материнских плат на i915 с AGP слотом, где он работает со скоростью стандартного PCI), четыре слота PCI и два порта ATA-100. Всему этому могут лишь позавидовать материнские платы на девятой серии чипсетов Intel. Хотя, и AGP, и PCI 2.3, и ATA-100 и даже DDR400 - уже устаревшие (по мнению Intel) технологии.

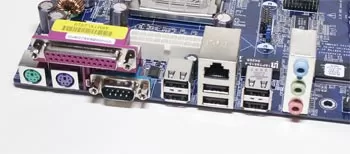

Порты на задней панельке платы

Два порта PS/2

Один параллельный LPT порт

Один последовательный COM-порт

6 портов USB 2.0

Один сетевой RJ45 порт

Три 3.5мм аудио гнезда

Целых 6 портов USB 2.0 на задней панельке платы - это большой плюс. Не надо использовать дополнительную планку "костыль" для выноса портов в отсек платы расширения корпуса - они итак уже установлены на самой панельке материнской платы. Кстати, ещё два USB 2.0 порта вынесены могут быть вынесены на панельку корпуса - для этого на плате установлен райзер USB 2.0. В случае, если пользователь захочет подключить 4 USB 2.0 порта на лицевую панель корпуса, ему рекомендуется заклеить два порта на задней панельке платы специальной наклейкой, поставляемой в комплекте. Однозначно, за 6 встроенных портов USB 2.0 плата заслуживает поощрения.

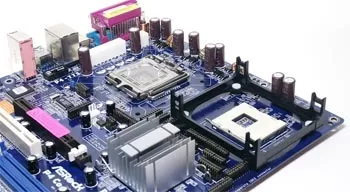

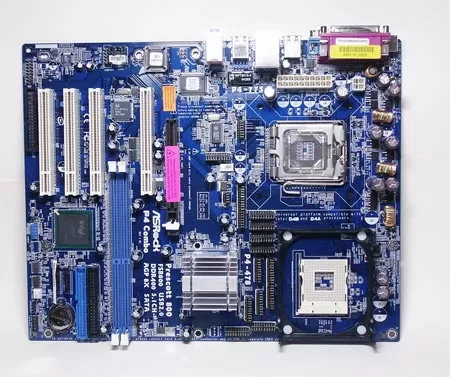

Посмотрим на саму материнскую плату, так сказать, в анфас. ASRock P4 Combo имеет уникальную конструкцию, о которой стоит рассказать отдельно.

Как мы уже сказали, на материнской плате одновременно установлены два процессорных гнезда - Socket 478 (снизу) и LGA 775 (сверху). Использовать сразу два процессора нельзя, потому как Pentium 4 не поддерживает парную работу. Для переключения типа используемого гнезда на плате установлены полтора десятка групп перемычек, каждая группа имеет по пять-семь пар контактов.

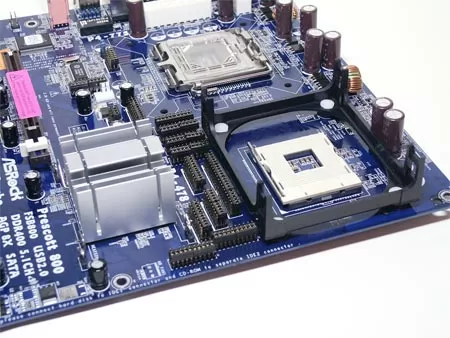

По умолчанию выставлена поддержка гнезда Socket 478. Чтобы задействовать гнездо LGA 775, придётся все их переключить. Для облегчения пользователю данной работы в комплекте с платой поставляется крючок для удобного извлечения столь длинных джамперов.

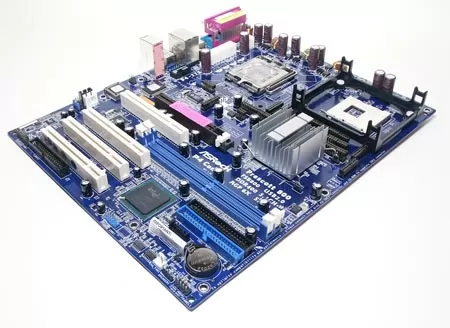

Необычно располагаются и слоты памяти DIMM. Казалось бы, они занимают место одного из PCI слотов. Но тем не менее, из четырёх PCI слотов на плате два крайних позволяют устанавливать в них длинные платы расширения - они не будут упираться в IDE шлейфы. Конечно же, такая уникальная конструкция во многом спорна. Будет ли память работать нормально, если она установлена между двумя PCI устройствами? Будет ли чипсет нагреваться от видеокарты и наоборот? На все эти вопросы ответ подскажет время и опыт использования платы в различных условиях. Забегая вперёд, скажу, что мы специально нагрузили ASRock P4 Combo различными платами расширения и этот комбо-компьютер работал без сбоев.

Здесь используется 2-МБитный AMI BIOS. Материнская плата ASRock P4 Combo имеет специальный набор функций Hybrid Booster для лёгкого и разгона процессора с последующей его безопасной эксплуатацией. Среди этих функций - возможность вручную выставить частоту системной шины в диапазоне от 66 до 300 МГц с шагом в 1 МГц, выбор асинхронного режима работы памяти и шины FSB, уже обыденный выбор таймингов памяти и аппаратный мониторинг, который показывает температуру не только процессора, но и северного моста.

Для тестирования мы использовали компьютер следующей конфигурации:

Pentium 4 2.4C, HT, 800 MHz, Socket 478

2x256 Мб DDR400 Kingston

HDD - IBM 60 Gb 7200 RPM

Radeon 9500 Pro

WinXP Pro SP1 English

Для сравнения мы использовали материнскую плату ECS 848P-A2 Deluxe 2.0, построеннyю на том же чипсете i848P.

SiSoft Sandra 2004

Результаты тестирования Sandra 2004

CPU Arithmethics test (MIPS)

По результатам первого теста видно, что материнская плата ASRock работает чуть быстрее платы от ECS. Посмотрим, как изменится ситуация в следующих тестах.

3DMark 2001SE и 3DMark03

Так как мы тестируем материнскую плату, основу любого компьютера, то для нас в тестовом пакете 3DMark03 будут интересны, прежде всего, суммарные очки. И всё же бюджетные компьютеры зачастую не рассчитаны на самые современные Direct3D приложения, поэтому мы решили добавить ещё и результаты тестирования 3DMark 2001SE. Все тесты проводились в разрешении 1024x768 при 32-битной глубине цвета.

Суммарные очки 3DMark03 и 3DMark 2001SE

3DMark03 summary marks

А вот здесь отставание платы от EliteGroup усиливается за счёт более медленной работы памяти и видеокарты. Посмотрим, насколько это отразится в реальных игровых приложениях.

Игровые приложения

Тесты в играх производились в разрешении 1024x768x32 с выключенным звуком и установками на максимальное качество.

Тестирование в игровых приложениях, FPS

Quake III Arena

В этих тестах так же видно явное, хотя и невысокое превосходство материнской платы ASRock P4 Combo над ECS 848P-A2.

Материнская плата ASRock P4 Combo имеет цену около 65$. Это одна из самых дешёвых материнских плат под процессоры формата LGA 775. Конечно же, она наиболее подойдёт тем пользователям, выбор которых - Intel Celeron. Сегодня процессоры Celeron формата Socket 478 можно купить и за 50$, а Celeron формата LGA 775 - не менее чем за 100$. То есть, имеет смысл собрать компьютер на базе ASRock P4 Combo с процессором Celeron Socket 478, чтобы в последствии просто поменять процессор на LGA 775 без замены остальных частей компьютера - видеокарты и памяти. Материнская плата ASRock P4 Combo имеет сравнительно хорошую производительность, приемлемую цену и, что самое главное - перспективу. Эта уникальная материнская плата не устареет столь же быстро, как современные, пусть даже очень дорогие платы под Socket 478.

Проще говоря, для бюджетного пользователя, желающего собрать недорогой компьютер на базе процессоров Intel Celeron, который можно будет в будущем легко апгрейдить, плата ASRock P4 Combo - то, что надо. И что очень важно - цена этой платы не завышена, то есть, полностью соблюдены интересы покупателя. Спасибо компании ASRock за заботу о пользователях.
