Замена жесткого диска hp probook 4510s
Обновлено: 07.07.2024
Эта серия состоит из бюджетных моделей черной, красной и бордовой расцветки, которые при этом обладают довольно мощной «начинкой». Данный факт делает их привлекательными и для домашних пользователей, которые предпочитают модели со строгим дизайном. HP, однако, однозначно указывает, что эта серия спроектирована для работы.
Попавший к нам экземпляр (точный индекс модели - NA924EA) обладает следующими характеристиками:
Доступны как более, так и менее мощные конфигурации. С полным списком вы можете ознакомиться на сайте Hewlett Packard.
Комплект поставки и внешний вид
Ноутбук упакован в коробку. Основным декоративным элементом на ней является слоган “The computer is personal again.”, набранный на разных языках. Русская версия там отсутствует, но примерно данную надпись можно перевести как «Компьютер снова стал персональным».
Комплектация стандартная – ноутбук, блок питания, руководство пользователя, диски с ПО, тряпочка из микрофибры для протирания ноутбука.
Ноутбук действительно черный и массивный (толщина его достигает нескромных 37 мм), но при этом ему далеко до строгости дизайна Lenovo, во многом – из-за глянцевых поверхностей. Именно для них и нужна вышеупомянутая тряпочка, так как иначе они заляпываются практически моментально.
Крышка сделана из пластика, и, несмотря на свою толщину (примерно 9,5 мм), совсем непрочная. Она покрыта глянцем как с наружной, так и с внутренней стороны.
В верхней части крышки размещен глазок камеры.
Экран и эргономика
Поверхность экрана также глянцевая, что странно для корпоративного ноутбука. Соотношение сторон 16:9 начинает всё чаще использоваться в различных сегментах. Сама матрица ничем особенным не выделяется: LED подсветкой сейчас уже никого не удивишь, высокой яркостью – тоже. Горизонтальные углы обзора комфортны, вертикальные доставляют некоторые неудобства.
Используется двухшарнирное крепление крышки, при помощи которого она и фиксируется в закрытом положении. Данный метод фиксации в целом ненадежен и этот ноутбук не стал исключением – крышка при перевороте отходит где-то на полтора сантиметра. Крепление также не позволяет открыть крышку больше, чем на 140 градусов.
Вообще качество сборки и удобство конструкции – это то, что вызывает наибольшие претензии к ноутбуку. Во-первых, для апгрейда необходимо удалить клавиатуру и всю рабочую поверхность ноутбука, перед этим выкрутив множество винтов. Только тогда нам становится доступна возможность смены жесткого диска и оперативной памяти. Конечно, возможностью апгрейда пользуются немногие люди и особенно мало их среди бизнес-пользователей. Тем не менее, подобный подход можно назвать архаичным, потому как практически во всех современных моделях присутствуют специальные отсеки с легким к ним доступом. И, во-вторых, ноутбук непрочный. Он легко прогибается практически в любом месте, а у крепления клавиатуры наблюдается заметный люфт. Всему виной дешевый пластик, который использовался при сборке данного ноутбука.
Сегодня узнаем как разобрать для ремонта или чистки ноутбук Hewlett Packard ProBook 4510s. Все, что будет в статье относиться практически ко всей серии ProBook 45XX series. Разборка любого ноутбука начинается со снятия аккумуляторной батареи. Под батареей видим болтики…откручиваем все!
Разборка ноутбука
Смотрим на петли дисплея с тыльной стороны и видим наклеенные заглушки – под ними болтики, которые тоже нужно выкрутить. Теперь открываем ноутбук и сдвигаем верхнюю панель над клавиатурой по направлению от себя. В моем случае эта панелька была пропитана соком по шву, так что пришлось приложить усилия, чтобы ее сдвинуть. Под панелью видим болты, удерживающие клавиатуру…откручиваем! Приподнимаем клавиатуру, откидываем ее от себя и аккуратно освобождаем шлейф клавиатуры. На тыльной стороне клавиатуры можем увидеть следы пыли – именно через отверстия в клавиатуре в данном ноутбуке идет забор воздуха, так что соки и чай лить нужно именно сюда, чтобы уж не мучиться, а просто выкинуть любимый ProBook. Я уже писал о том, к чему приводит небольшое залитие клавиатуры, так что решайте для себя сами, насколько близко к ноутбуку пить мокрые напитки. Откручиваем два болта, удерживающие нижнюю панель с тачпадом. Опять же, сок с витамином С, проникший в щели, усложняет задачу и добавляет матершины в голове. Сдвигаем нижнюю панель неторопливо, так как под ней есть шлейф тачпада.
Отсоединяем шлейф тачпада. Теперь самое ответственное – откручиваем все зеленые и желтые болтики, указанные на фото и размыкаем контакты шлейфов, выделенных красным цветом. Для этого нам понадобится отвертка T8. Компания Hewlett Packard даже напоминает какую отвертку использовать и каких размеров установлены винтики. Обратите внимание, где производится заземление оплетки шлейфа дисплея. Поддеваем крышку по периметру чем-то неострым и снимаем ее. А под ней – не такая уж и большая плата…если нужно, вынимаем память, адаптеры модема 56K и Wi-Fi.
Как снять систему охлаждения
Откручиваем радиатор. Напоминаю, что откручивать радиатор безопаснее по одному обороту каждый винт по возрастанию номера, то есть 1, 2, 3, 4, 5, 6, 7, 1, 2, 3,….Так Вы точно избежите перекоса радиатора и скола корпуса кристалла процессора или моста. Видим подсохшую термопасту и потрескавшиеся термопрокладки.
Чтобы почистить медный радиатор от пыли, снимаем вентилятор, открутив 3 болтика.
Смотрим в радиатор и …не видим радиатор…все забито пылью…теперь у хозяина этого ProBook 4510s должно быть чистый диван или кровать…или пол…
Чтобы совсем уж почистить ноутбук, снимаем материнскую плату, открутив нужные болтики.
Чистим материнскую плату с обратной стороны и устанавливаем на место.
Замена термопасты
Удаляем старую термопасту и наносим свежую.
Если термопрокладки совсем потрескались и рассыпались, их можно заменить обычной термопастой КПТ-8. Собираем ноутбук в обратном порядке и радуемся любимцу Hewlett Packard ProBook 4510s, отремонтированному своими руками.
В начале статьи упоминалось, что инструкция подходит для ноутбуков серии ProBook 45XX series. Однако, у читателей возникли проблемы с разборкой Hewlett Packard ProBook 4530s. В таком случае, используйте инструкцию по разборке в составе сервисного мануала для HP ProBook 4530s.
Удачного ремонта!
Ваш Мастер Пайки.
Эпилог
Все ноутбуки поставляются с внешними блоками питания в пластиковом корпусе. Как разобрать такой корпус я показал ниже на видео. Способ не самый лучший, зато быстрый и можно провести подручными средствами.
Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.
Как почистить ноутбук от пыли HP ProBook 4510s
Если ноутбук перегревается во время работы и резко выключается - это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы, показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.
Установка SSD в ноутбук HP ProBook 4510s как поменять жесткий диск
Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке HP ProBook 4510s. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.
Замена клавиатуры в ноутбуке HP ProBook 4510s
Ремонт клавиатуры в большинстве случаев вызван с пролитием чая или кофе на поверхность, и как показывает практика есть два варианта исхода:
- Снять клавиши с клавиатуры и прочистить их механизмы с помощью дистиллированной водой или спиртом, используя щетку.
- Замена на новую клавиатуру (если чистка кнопок не помогла), значит жидкость попала на нижние слои с пленками где расположены дорожки.
Как увеличить оперативную память на ноутбуке HP ProBook 4510s
В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук HP ProBook 4510s. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.
Обратная сборка HP ProBook 4510s
После завершения разборки и ремонта это видео поможет вам собрать ноутбук в исходное состояние.
При необходимости Вы можете обратиться за помощью Чистка ноутбука от пыли в Харькове
И если вы всё же решились положите на стол несколько коробочков для крепежа и фотоаппарат (не взирая на мои рисунки процесс разборки лучше фиксировать на фото), а теперь попробуем разобрать ноутбук Hewlett Packard ProBook 4510s для чистки . Все нюансы присутствующие в данной статье относятся почти ко всей серии ProBook 45XX series.
При необходимости можно получит и другую помощь в виде Обслуживание компьютера, ноутбука, нетбука
Итак: Разборка любого ноутбука начинается с отключения его от сети и снятия аккумуляторной батареи.
Под батареей видим семь винтов (отмечены зелёными кружочками см. рисунок)… откручиваем их все!
Теперь необходимо открутить два болтика рядом с петлями крышки. Смотрим на петли дисплея с тыльной стороны и видим наклеенные заглушки, а под ними искомые болтики. На фото показана заглушка.
Теперь переворачиваем ноутбук к себе лицом и аккуратно сдвигаем верхнюю панель над клавиатурой по направлению от себя. Имейте в виду, что с течением времени сдвинуть её будет все труднее и труднее, особенно если на ноутбук попадали какие-нибудь липкие жидкости, поэтому может быть понадобится приложить усилие, но будьте аккуратны (не следуйте за пословицей сила есть ума не надо). Направление съёма панели смотреть на рисунке.
Под панелью обнаруживаем винты (см. зелёные кружки на фото), удерживающие клавиатуру естественно отвинчиваем!
Приподнимаем клавиатуру, и слегка сдвинув её от себя откидываем клавиатуру и аккуратно отсоединяем шлейф. НР как правило даёт достаточный запас длины шлейфа.
Подняв клавиатуру иногда можно увидеть забитый пылью кулер и следы пыли на тыльной стороне клавиатуры. Имейте ввиду, что именно через отверстия в клавиатуре в данной модели ноутбука идет забор воздуха.
Откручиваем два винта, удерживающие нижнюю панель с тачпадом. Обозначены белыми кружками. Аккуратно сдвигаем панель от себя (направление указано стрелочками.
Отсоединяем шлейф тачпада. (см. рисунок)
Теперь самое важное – откручиваем все винтики обозначенные зеленым и желтым, (см. на фото) и размыкаем контакты шлейфов, выделенных красным цветом. Важно обратить внимание как лежали провода до вашего вмешательства, а лучше если это заснять на фото с большим разрешением. При сборке всё придётся вернуть к первоначальному виду (иногда миллиметр в миллиметр)
Для этого нам понадобится отвертка T8.
Компания Hewlett Packard прямо на корпусе не забывает напоминает какую отвертку использовать и каких размеров установлены винтики.
Обратите внимание, на то где производится заземление оплетки шлейфа дисплея
Аккуратно поддеваем крышку по периметру чем-то неострым и снимаем её. Если необходимо, вынимаем память, адаптеры модема 56K и Wi-Fi.
Внимание. Напоминаю, что откручивать радиатор безопаснее по одному обороту каждый винт по возрастанию номера, то есть 1, 2, 3, 4, 5, 6, 7, 1, 2, 3,….
Так Вы точно избежите перекоса радиатора и скола корпуса кристалла процессора или моста.
Возможно Вы увидите подсохшую термопасту и потрескавшиеся термопрокладки. Всё изношенное подлежит замене.
Чтобы очистить радиатор от пыли, снимаем вентилятор, открутив 3 винтика. Отмечены зелёным.
Чтобы полностью почистить ноутбук, снимаем материнскую плату, открутив нужные винтики. Проводим чистку материнской платы с обратной стороны и устанавливаем на место. Удаляем старую термопасту и наносим свежую.
Если термопрокладки совсем потрескались и рассыпались, их можно заменить обычной термопастой КПТ-8. Собираем ноутбук в обратном порядке.
У нас на сайте можно прочесть:
Предлагаем Вам зарегистрироваться, чтобы быть полноправным пользователем нашего сайте.
Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.
Как почистить ноутбук от пыли HP ProBook 4510s
Установка SSD в ноутбук HP ProBook 4510s как поменять жесткий диск
Видео инструкция, по которой вы сможете самостоятельно
произвести замену HDD на SSD в ноутбуке HP ProBook 4510s. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.
Замена клавиатуры в ноутбуке HP ProBook 4510s
Ремонт клавиатуры в большинстве случаев вызван с пролитием чая или кофе на поверхность, и как показывает практика есть два варианта исхода:
- Снять клавиши с клавиатуры и прочистить их механизмы с помощью дистиллированной водой или спиртом, используя щетку.
- Замена на новую клавиатуру (если чистка кнопок не помогла), значит жидкость попала на нижние слои с пленками где расположены дорожки.
Как увеличить оперативную память на ноутбуке HP ProBook 4510s
В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук HP ProBook 4510s. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.
Обратная сборка HP ProBook 4510s
После завершения разборки и ремонта это видео поможет вам собрать ноутбук в исходное состояние.
Разборка ноутбука ProBook 4510s (не работает разъем)
Вот очередной ноутбук с проблеммой разьема. При подключении адаптера лампочка не загорается (индикатор) — либо разьем, либо адаптер. Проверил адаптер, напряжения нет на выходе — скорей всего адаптер. Но мы все же разберем и посмотрим может и контроллер. Жаль адаптера такого не было, приобрели чуть раньше. И так разборка ноутбука ProBook 4510s…

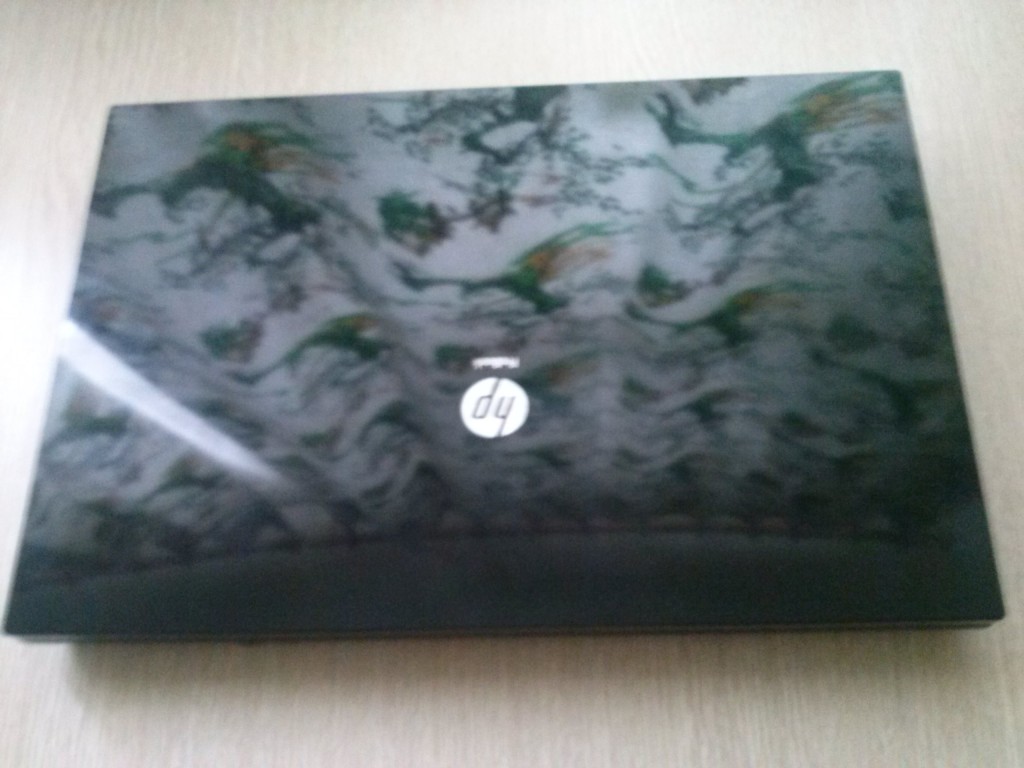

Для начало визуально осмотрим:
Как всегда начнем разборку со спины, переворачиваем и достаем батарею, под ней выкручиваем все болты чтобы освободить верхнюю крышку с кнопкой включения:

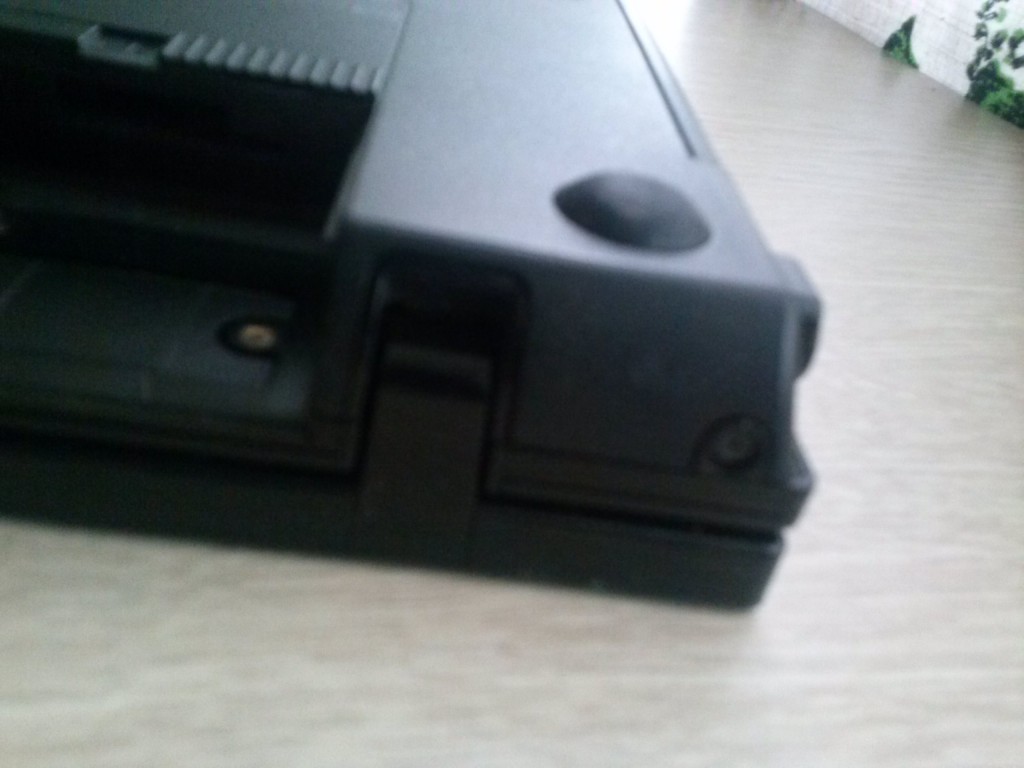

Не спешим открывать верхнюю крышку, есть 2 скрытых болта которых тоже надо выкрутить, они находяться по краям, на большинстве что мне таких приносят эти контакты уже отламаны =). Так что откручиваем а лишь потом лезем к панели:
Крышка без защелок, легко снимается движением вверх, если вы все открутили:
Выкручиваем 2 болта держащих клавиатуру:
Легким движением вверх освобождаем от зажимов клавиатура:
Как всегда, после сдвига, аккуратно поднимаем клавиатуру чтобы не оторвать шлейф:
Поднимаем пластмаску, и освобождаем зажим, спокойно вытягиваем из разьема шлеф:
После снятие клавиатуры, теперь выкрутим еще 2 болта от нижней панели снизу, и так же как и все остальные детали двинем вверх к экрану и снимем:
Надеюсь вы готовы к 6 гранным болтам, если нет отвертки то обязательно купите, иначе сорвете резьбу, выкрутим этот болт (на картинке), и вытянем dwd-rom:
И как всегда не забываем про шлейф от тача — аккуратно снимаем нижнюю панель, чтобы шлейф не оторвать:

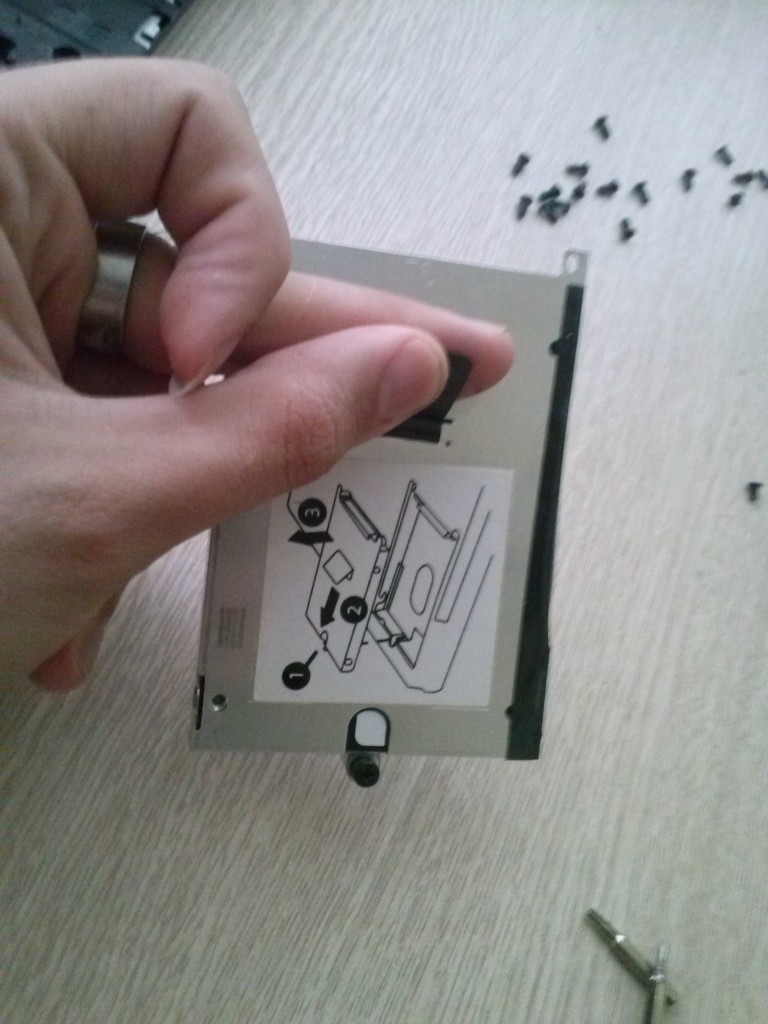

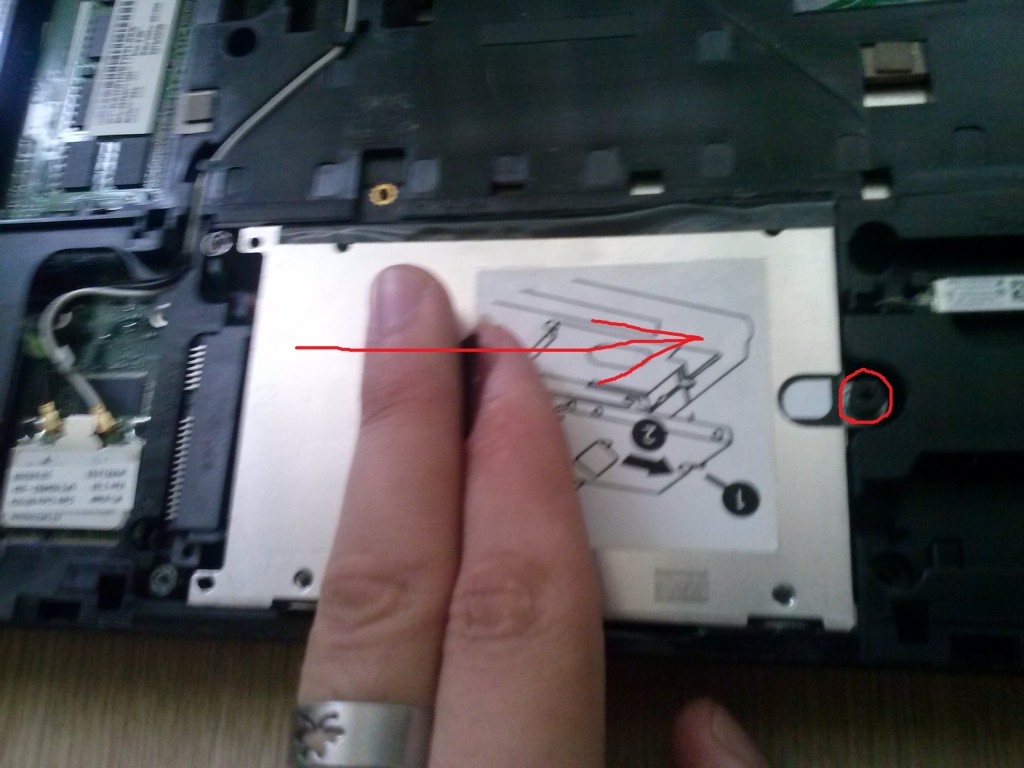

Теперь снимем жесткий диск, выкрутим 3 болтика, и потянем вправо:
Теперь будем освобождать матрицу:
Вытянем провод для wi-fi, предварительно отсоединив контакты на wifi:
Освобождаем главный шлейф, аккуратно только, он очень хрупкий, тянем за концы и извлекаем из разьема:
Отсоединяем снизу провод, и вытягиваем его:
Наконец освободив с обеих сторон провода, придерживая матрицу(может назад упасть) выкручиваем крепления матрицы:

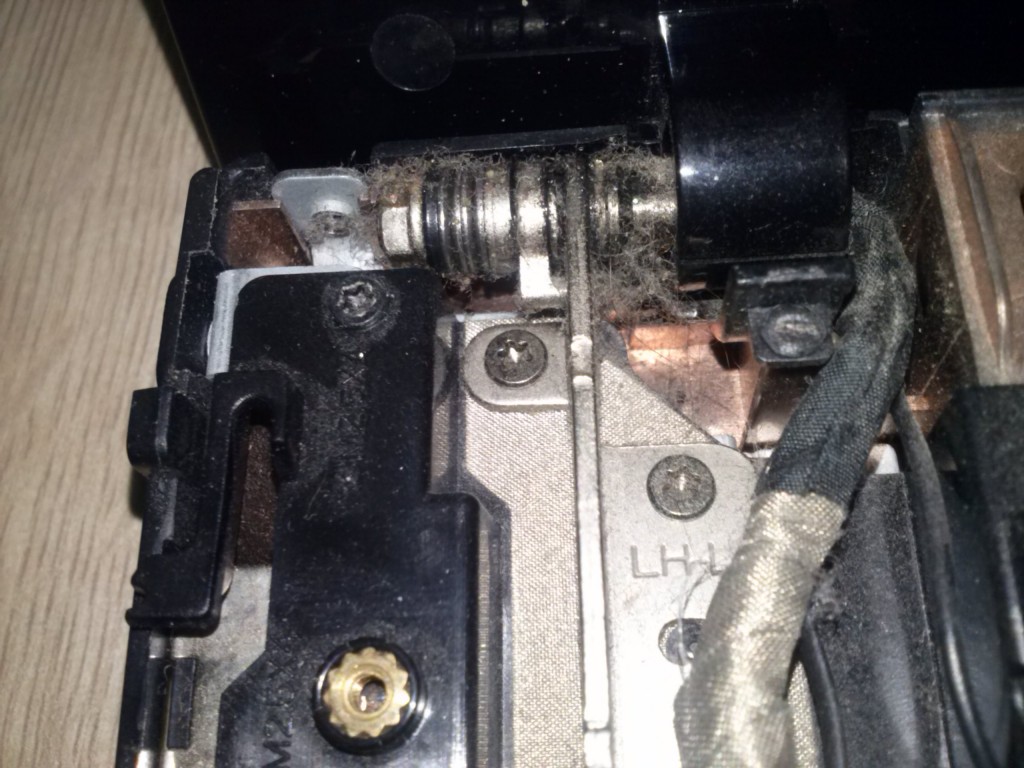

Заметил оторванный контакт, незнаю были ли у хозяина с этим проблеммы, или это я нечаенно задел, я то обратно все качественно припоял, вы так же будьте осторожны, чтобы не вырвать нечаенно разьем с проводом (никогда не тяните за провод). Удерживая разьем одной рукой и удерживая вилку в другой руке, постепенно вытягиваем вилку из разьема. Чтобы не вышло как у нашего хозяина:
Вынув все видимые шлейфа из материнской платы, выкручиваем все болты, есть 2 мелких, вижу у меня они сломаны (прошлый кто разбирал), надеюсь у вас все получиться:
После выкручивания, снимаем верхнуюю крушку отделяя ее от материнской платы, незабываем про защелки, которые отщелкиваються при давлении внутрь верхней крышки. И так если ее сняли, продолжим, отсоединяем BT — провод и USB, чтобы освободить материнскую плату:

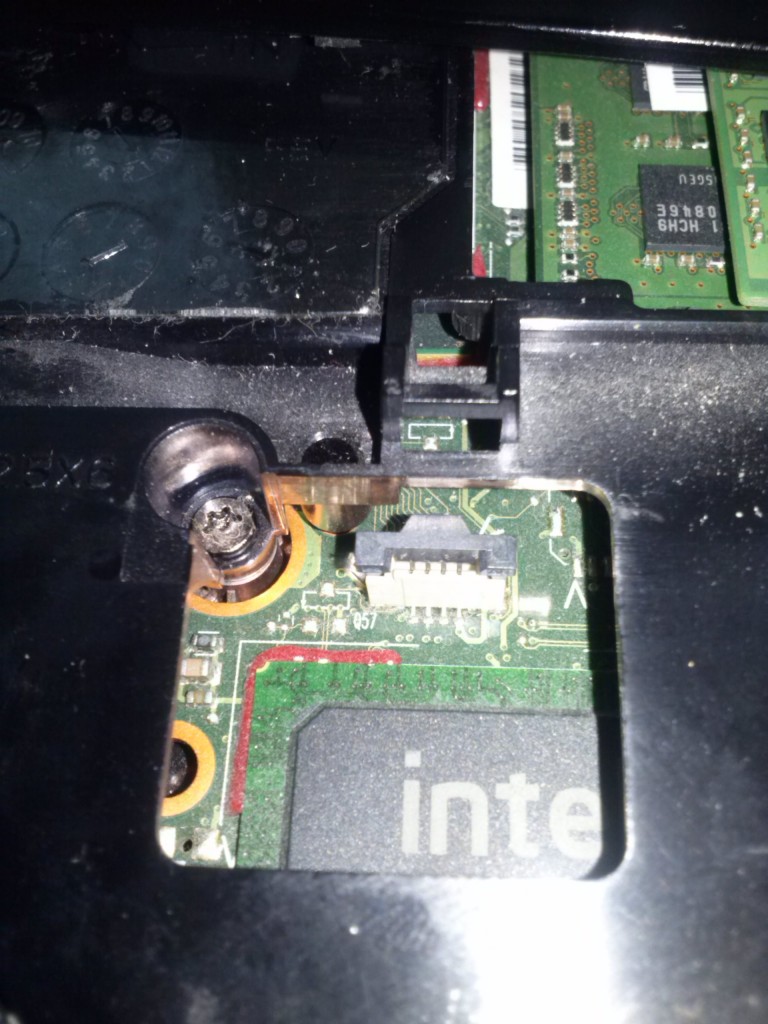

Вынимаем DWD-привод, освобождая путь к нашему проблемному разьему, видим что нужно поднимать материнскую плату,чтобы освободить провод из разьема материнской платы:
Вынимаем проблеммный провод который может мешать поднятию материнской платы (можно его оторвать нечаенно):
Выкрутим болтик в центре платы-переходника, и плату- переходник удалим, отсоединив ее вправо:

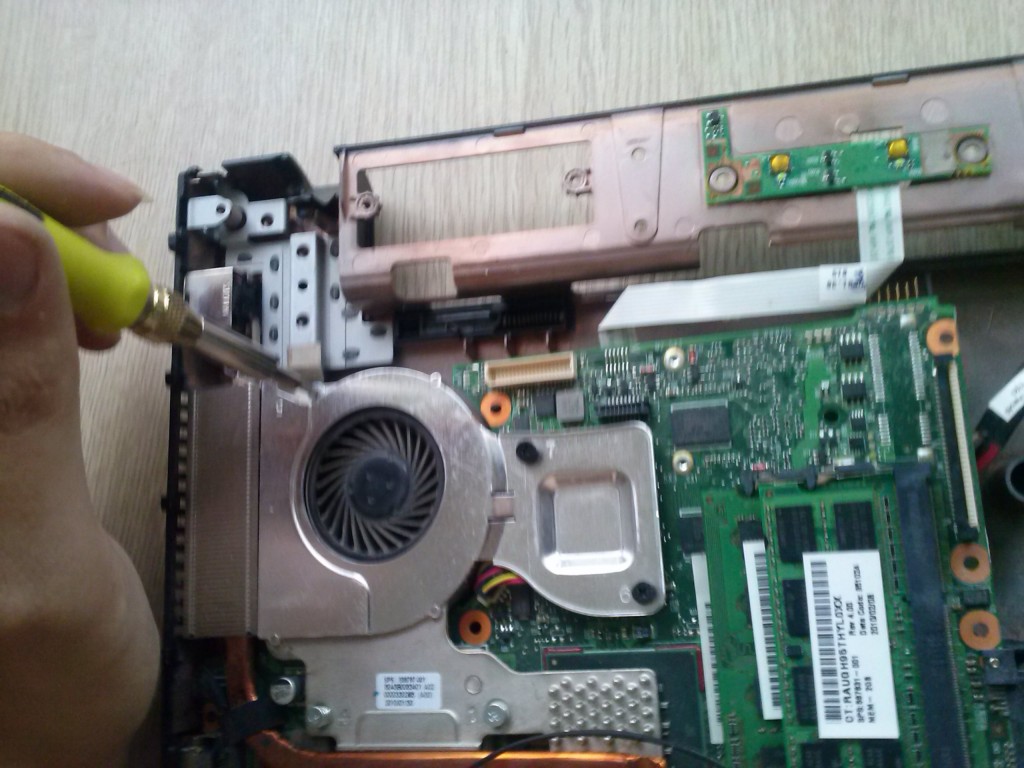

Выкручиваем болт на охлаждений, чтобы окончательно освободить материнскую плату:
Приподняв материнскую платы извлекаем нужных нам 2 провода:

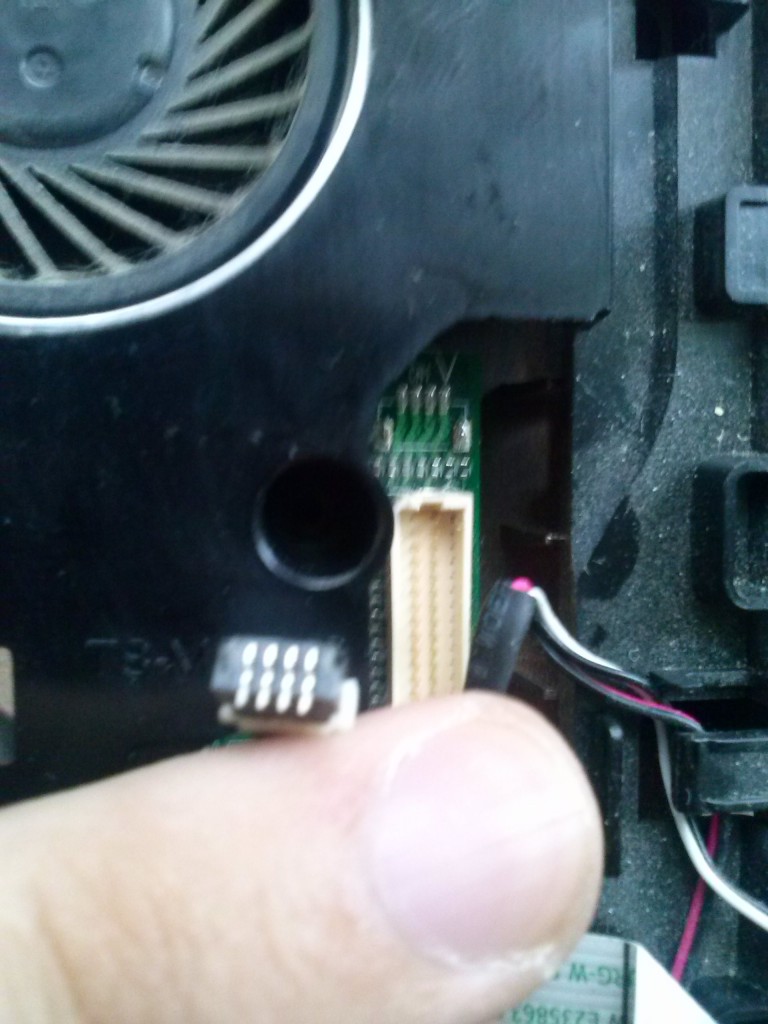

Извлекли наш проблемный разьем, и заменяем его на такой же новый:
Собираем в обратном порядке как разбирали ):
Единственная сложность может быть с верхней крышкей при сборке, смотрите чтобы после сборки верхней панели(там где кнопка включения), после переворота, все защелки были правильно подсоединены (не каких прогибов пластмассы):
Вот и все, удачного вам ремонта, в моем случаем это был всего лишь адаптер, а разьем я на всякий случай заменил (у этой модели у них часто с ним проблеммы).
2 комментария
интересный аппарат, сам недавно разбирал такой, и уж очень много этих болтиков… просто тьма. на современных шт10 и всё как гамбургер по слоям разбирается, но это не тот случай=)
Да, я больше скрытых болтов не люблю, или скрытых креплений, как у того же apple.
При необходимости Вы можете обратиться за помощью Чистка ноутбука от пыли в Харькове
И если вы всё же решились положите на стол несколько коробочков для крепежа и фотоаппарат (не взирая на мои рисунки процесс разборки лучше фиксировать на фото), а теперь попробуем разобрать ноутбук Hewlett Packard ProBook 4510s для чистки . Все нюансы присутствующие в данной статье относятся почти ко всей серии ProBook 45XX series.
При необходимости можно получит и другую помощь в виде Обслуживание компьютера, ноутбука, нетбука
Итак: Разборка любого ноутбука начинается с отключения его от сети и снятия аккумуляторной батареи.
Под батареей видим семь винтов (отмечены зелёными кружочками см. рисунок)… откручиваем их все!
Теперь необходимо открутить два болтика рядом с петлями крышки. Смотрим на петли дисплея с тыльной стороны и видим наклеенные заглушки, а под ними искомые болтики. На фото показана заглушка.
Теперь переворачиваем ноутбук к себе лицом и аккуратно сдвигаем верхнюю панель над клавиатурой по направлению от себя. Имейте в виду, что с течением времени сдвинуть её будет все труднее и труднее, особенно если на ноутбук попадали какие-нибудь липкие жидкости, поэтому может быть понадобится приложить усилие, но будьте аккуратны (не следуйте за пословицей сила есть ума не надо). Направление съёма панели смотреть на рисунке.
Под панелью обнаруживаем винты (см. зелёные кружки на фото), удерживающие клавиатуру естественно отвинчиваем!
Приподнимаем клавиатуру, и слегка сдвинув её от себя откидываем клавиатуру и аккуратно отсоединяем шлейф. НР как правило даёт достаточный запас длины шлейфа.
Подняв клавиатуру иногда можно увидеть забитый пылью кулер и следы пыли на тыльной стороне клавиатуры. Имейте ввиду, что именно через отверстия в клавиатуре в данной модели ноутбука идет забор воздуха.
Откручиваем два винта, удерживающие нижнюю панель с тачпадом. Обозначены белыми кружками. Аккуратно сдвигаем панель от себя (направление указано стрелочками.
Отсоединяем шлейф тачпада. (см. рисунок)
Теперь самое важное – откручиваем все винтики обозначенные зеленым и желтым, (см. на фото) и размыкаем контакты шлейфов, выделенных красным цветом. Важно обратить внимание как лежали провода до вашего вмешательства, а лучше если это заснять на фото с большим разрешением. При сборке всё придётся вернуть к первоначальному виду (иногда миллиметр в миллиметр)
Для этого нам понадобится отвертка T8.

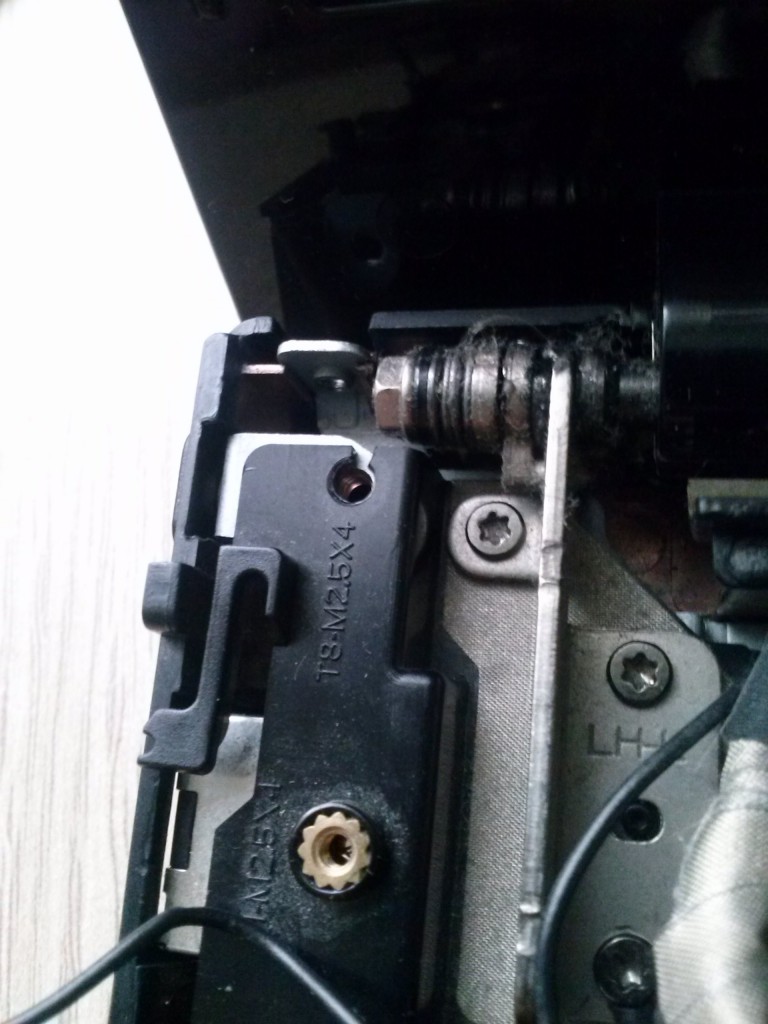

Компания Hewlett Packard прямо на корпусе не забывает напоминает какую отвертку использовать и каких размеров установлены винтики.
