Все матричные принтеры OKI серии Microline аппаратно русифицированы - научимся пользоваться этой особенностью.
Действительно, все матричные принтеры серии OKI Microline являются аппаратно русифицированными, т.е. они содержат у себя в памяти очертания символов кириллицы (т.е. имеют знакогенератор, в который внесены знаки русского алфавита) и, как следствие, могут печатать по-русски из приложений MS-DOS, так как одна из доступных кодовых страниц, прошитых в принтерах OKI Microline, как раз является кириллица DOS (альтернативная кодировка DOS), известная также под названием CP-866 (Cyrillic II - 866). При этом при поставке все модели включены в кодовую таблицу PC-427, в которой нет русских букв. А это значит, что прежде чем печатать по-русски из DOS-приложений на принтере OKI Microline необходимо включить в них кодовую страницу CP-866. Это делается один раз, после чего изменение записывается в энергонезависимой памяти и все задания, принятые принтером в кодировке CP-866, будут распечатаны по-русски.
Обратите внимание , что эту установку необходимо делать ТОЛЬКО в том случае, если предполагается печать из приложений MS-DOS! Если же печать будет идти из Windows-приложений, то всё сказанное выше не имеет смысла, так как в этом случае принтер печатает в графическом режиме и не задействует знакогенератор. В графическом режиме принтер не выделяет отдельные символы, а печатает сплошным набором точек, которые формируются на бумаге в символы любых алфавитов. Такой режим печати, обладая преимуществом в том смысле, что не нуждается в аппаратной локализации и при этом может работать со всеми шрифтами, установленными в системе, обладает значительным недостатком: печать в графическом режиме идёт на очень низкой скорости, и чем выше качество печати, тем ниже скорость. Износ красящей ленты при этом, напротив, - максимален. В общем случае, целесообразность использования матричного принтера в режиме графической печати очень низка: единственным определяющим аргументом может являться требование по созданию сразу нескольких копий при печати документа, что в случае матричных принтеров достигается при использовании самокопирующейся бумаги.
OKI Microline 3320 eco
OKI Microline 1120 eco
OKI Microline 5100FB
OKI Microline 6300FB-SC
OKI Microline 5720eco
Итак, мы сделали осмысленный выбор и используем матричный принтер OKI в его наиболее рациональном режиме - в режиме печати символов, встроенных в сам принтер. В этом режиме, как уже сказано выше, необходимо выбрать кодовую страницу CP-866 (альтернативная кодировка DOS) для того, чтобы печатаемые нами русские буквы выглядели не "иероглифами", а нормальными русскими буквами. Для этого нужно воспользоваться меню принтера. Те, кто привык к экранному меню несколько удивятся тому, как реализовано оно на принтерах OKI Microline. Как несложно заметить, у матричных принтеров OKI нет экранов. Поэтому все пункты меню и их значения принтер выводит. ага, на бумагу! Это значит, что перед настройкой принтера в него нужно уложить лист бумаги! Убедитесь, что рычажок подачи бумаги установлен в положение верхней подачи (TOP) и положите лист в верхний лоток принтера: он будет подан к началу печати.
Теперь необходимо перейти в режим меню. Делается это по-разному в зависимости от модели принтера: ниже приведена таблица, в который описан способ входа в меню и навигация по нему для наиболее популярных в России моделей принтеров OKI Microline. Например, на принтере Microline 3320 для этого нужно одновременно нажать кнопки SHIFT+SEL - загорится индикатор MENU. Теперь можно распечатать все параметры меню. На Microline 3320 для этого нужно нажать кнопку PARK/PRINT - принтер напечатает вот такое меню и остановится в ожидании дальнейших действий оператора.
На распечатке хорошо заметна структура, состоящая из 3х столбцов: самый левый из них это группы настроек, в середине - настройки внутри группы, т.е. непосредственно параметры и крайний правый - значения для каждой из настроек. Соответственно, для изменения значения того или иного параметра необходимо сначала выбрать нужную группы (в случае принтера Microline 3320 нажимая кнопку LF / GROUP (или SHIFT + LF / GROUP для обратной прокрутки)) - при каждом нажатии на кнопку на бумаге будет напечатана верхняя строка группы. Далее, дойдя до нужной группы (в случае изменения кодовой страницы - группы Symbol Sets ), мы начинаем перебирать параметры внутри группы (центральный столбец), нажимая соответствующую кнопку (в случае Microline 3320 - FF/LOAD / ITEM (или SHIFT + FF/LOAD / ITEM для обратной прокрутки)). Дойдя до нужного параметра (опять же, для включения кириллицы это будет параметр Code Page в среднем столбце) начинаем перебирать значения этого параметра кнопкой TEAR / SET (или SHIFT + TEAR / SET для обратной прокрутки) - пример, опять же, для принтера Microline 3320, при каждом нажатии наблюдая в крайнем правом столбце новое значение кодовой страницы. В результате этих манипуляций у нас должна получиться вот такая распечатка:
Обратите внимание, что на распечатке выше можно увидеть и кодовую страницу Windows Cyrillic , что соответствует кодировке Windows-1251, применяемой в операционной системе Windows. При установке этой кодовой страницы будут корректно распечатываться русские тексты, которые набраны в старых версиях Windows или при помощи приложений, поддерживаемых кодировку ANSI (например стандартный Блокнот).
Ниже в таблице для удобства указаны сочетания кнопок для навигации по меню принтеров с разбивкой по популярным моделям
Модели принтеров OKI Microline
Обратите внимание, что для работы с этой утилитой необходимо предварительно установить в систему драйвер принтера! Без него утилита работать не будет!
В этом разделе описана процедура изменения параметров принтера от имени администратора.
Нажмите несколько раз кнопку прокрутки ![]()
, чтобы выбрать [Admin Setup (Админ.настр.)], а затем нажмите кнопку «ENTER (ВВОД)».
Настройка сети
Настройки по умолчанию
Включение шлюза по умолчанию
(Если установлен модуль беспроводной ЛВС)
Выбор метода подключения между различными сегментами.
Установка включения или отключения проводной ЛВС.
Включение или отключение TCP/IP.
NetBIOS через TCP
Включение или отключение NetBEUI через TCP.
Адресное пр-во IP
Установка метода настройки IP-адреса.
Установка IP-адреса. Данный элемент отображается, если для параметра [IP Address Set (Адресное пр-во IP)] установлено значение [Manual (Ручной)].
Установка маски подсети. Данный элемент отображается, если для параметра [IP Address Set (Адресное пр-во IP)] установлено значение [Manual (Ручной)].
Установка адреса шлюза. Данный элемент отображается, если для параметра [IP Address Set (Адресное пр-во IP)] установлено значение [Manual (Ручной)].
Выбор включения/выключения DHCP при использовании IPv6.
Включение/выключение для доступа к веб-странице принтера.
Включение или отключение Telnet.
Включение или отключение FTP.
Отображается, только когда включен параметр [IPSec (IPSec)], и возможно только отключение.
Включение или отключение SNMP.
Если выбрано значение [Normal (Обычная печать)], принтер работает эффективно, даже когда он подключен к концентратору с функцией связующего дерева. Однако для запуска принтера требуется больше времени, когда принтер подключен к небольшой ЛВС, состоящей из двух или трех компьютеров.
Включение или выключение функции доступа через Gigabit Ethernet.
Параметр связи с концентратором
Установка способа подключения к концентратору. Обычно выбирается значение [Auto Negotiate (Авто Опр.)].
Заводские установки сети
Инициализация меню сети
Настройка USB
Настройки по умолчанию
Настройка включения/выключения интерфейса USB.
Выбор максимальной скорости передачи USB-интерфейса.
Настройка включения/выключения команды мягкого сброса.
Установка включения/выключения серийного номера USB.
Прием в режиме «Не готов»
Установка параметра приема данных при отображении предупреждения. (Кроме C824)
Настройка включения/выключения интерфейса USB-памяти.
Для предотвращения ошибки истечения времени ожидания при отправке задания на устройство, которое находится в спящем режиме, установите значение [Specific (Определенный)].
Для спящего режима требуется больше энергии, чем для режима [Normal (Обычная печать)].
Настройка печати
Настройки по умолчанию
Выбор режима эмуляции.
Установка количества копий.
Вкл. или выкл. * 1
Установка режима двусторонней печати.
Установка положения переплета для режима двусторонней печати.
Включение или выключение проверки соответствия размера бумаги лотка и размера бумаги документа.
Автоматическое переключение бумаги с A4 на Letter, если в лотке заканчивается бумага формата A4, а бумага формата Letter загружена, или с Letter на A4, если в лотке заканчивается бумага формата Letter, а бумага формата A4 загружена.
600 точек на дюйм
Уровень экономии тонера
Установка резервного количества тонера.
[All (Все)]: экономия тонера применяется ко всем цветам, включая 100 % черный.
[Except100%Black (Кроме100%черного)]: экономия тонера применяется ко всем цветам, кроме 100 % черного.
Данная функция применяется только к функции печати.
Режим черно-белой печати
Установка режима печати для черно-белых страниц.
Ориентация по умолчанию
Настройка ориентации печати. Недоступно для данных PS.
Настройка размера области печати на странице, если главный компьютер не передает команду редактирования размера бумаги.
Устанавливается, когда между соприкасающимися цветами появляются белые полосы.
Размер по оси X
210 миллиметров или 8,5 дюйма * 1
Указание ширины пользовательского размера бумаги.
Размер по оси Y
297 миллиметров или 11 дюймов * 1
Указание длины пользовательского размера бумаги.
: Значения параметров по умолчанию отличаются в зависимости от страны или региона.
Настройка PS (C834/C844/ES8434)
Настройки по умолчанию
Установка номера лотка для бумаги для команды оператора уровня 1.
Определяет режим связи PS протокола при получении данных по сети.
Определяет режим связи PS протокола при получении через USB.
Размер страницы PDF
Размер текущего лотка
Установите значение для размера бумаги при печати файлов PDF.
Установка коэффициента сжатия для PDF, если для параметра [PDF Paper Size (Размер страницы PDF)] установлено значение [Scaling Size (Формат)].
Режим печати PDF
Установка приоритетного значения между качеством печати и скоростью печати при печати PDF.
Настройка PCL
Настройки по умолчанию
Выбор расположения используемого шрифта.
Выбор номера шрифта для использования.
Установка высоты шрифта PCL по умолчанию. Высота отображается двумя десятичными точками (с интервалом 0,25 пункта).
Установка набора символов PCL.
Ширина печати A4
Установка количества столбцов для автоматической подачи на бумаге формата A4 для PCL. Количество столбцов устанавливается для условий, когда шаг шрифта равен 10 символов/дюйм и режим «Авто CR/LF» отключен.
Пропуск пустой страницы
Указывает, извлекается ли пустая страница при получении команды FF (0CH) в PCL.
Настройка режима работы принтера при получении кода CR в PCL.
Настройка режима работы принтера при получении кода LF в PCL.
Установка непечатаемой области страницы.
PCL: указывает, используется ли составной черный цвет (смешение CMYK) или истинный черный цвет (только K) для печати 100 % черной области изображений.
Настройка ширины пера
Если указана минимальная ширина линии в PCL, линия шириной в 1 точку, может выглядеть прерывистой. Данный режим регулирует тонкие линии таким образом, чтобы они выглядели сплошными.
Это меню отображается, только если установлен лоток 2.
Это меню отображается, только если установлен лоток 3.
Это меню отображается, только если установлен лоток 4.
Это меню отображается, только если установлен лоток 5.
Настройка SIDM
Настройки по умолчанию
Определение номера детали (Pn), указанного в параметре «MANUAL при помощи ID-номера MANUAL-1 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали (Pn), указанного в параметре «MANUAL при помощи ID-номера MANUAL-2 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали (Pn), указанного в параметре «TRAY 0 (универсальный лоток) при помощи ID-номера универсального лотка FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали, указанного в параметре «TRAY 1 при помощи ID-номера лотка 1 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали, указанного в параметре «TRAY 2 при помощи ID-номера лотка 2 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали, указанного в параметре «TRAY 3 при помощи ID-номера лотка 3 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали, указанного в параметре «TRAY 2 при помощи ID-номера лотка 2 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Определение номера детали, указанного в параметре «TRAY 2 при помощи ID-номера лотка 2 FX/PPR Emu» команды управления CSF (номер детали ESC EM).
Настройка IBM PPR
Настройки по умолчанию
Определение расстояния между символами в эмуляции IBM PPR.
Определение шагов в 12 символов/дюйм для режима уплотнения.
Указание набора знаков.
Указание набора символов.
Определение стиля замены 9BH буквой «o» и 9DH символом нуля.
Выбор перечеркнутого или неперечеркнутого символа нуля.
Определение расстояния между строками.
Пропуск пустой страницы
Выбор функции печати пустых страниц.
Выбор параметра возврата каретки из [CR (CR)] или [CR+LF (CR+LF)].
Выбор параметра перевода строки из [LF (LF)] или [LF+CR (LF+CR)].
Определение количества символов в строке.
11,7 дюйма или 11 дюймов * 1
Определение длины бумаги.
Определение расстояния от верхнего края бумаги.
Определение расстояния от левого края бумаги для смещения начальной точки печати по горизонтали вправо.
Разместить в Letter
Выключить или включить * 1
Установка режима печати, при котором бумага для печати, равная 11 дюймам (66 строк), умещается в область печати.
Определение высоты символов.
Одинаковая: высота не изменяется независимо от количества символов/дюйм.
Различная: высота изменяется в зависимости от количества символов/дюйм.
Режим рулонной бумаги
Установка изменения направления бумаги на «Ландшафт».
: Значения параметров по умолчанию отличаются в зависимости от страны или региона.
Настройка EPSON FX
Настройки по умолчанию
Выбор шага символов.
Указание набора знаков.
Указание набора символов.
Определение стиля замены 9BH буквой «o» и 9DH символом нуля.
Выбор перечеркнутого или неперечеркнутого символа нуля.
Определение расстояния между строками.
Пропуск пустой страницы
Выбор функции печати пустых страниц.
Выбор параметра возврата каретки из [CR (CR)] или [CR+LF (CR+LF)].
Определение количества символов в строке.
11,7 дюйма или 11 дюймов * 1
Определение длины бумаги.
Определение расстояния от верхнего края бумаги.
Определение расстояния от левого края бумаги для смещения начальной точки печати по горизонтали вправо.
Разместить в Letter
Выключить или включить * 1
Установка режима печати, при котором бумага для печати, равная 11 дюймам (66 строк), умещается в область печати.
Определение высоты символов.
Одинаковая: высота не изменяется независимо от количества символов/дюйм.
Различная: высота изменяется в зависимости от количества символов/дюйм.
Режим рулонной бумаги
Установка изменения направления бумаги на «Ландшафт».
: Значения параметров по умолчанию отличаются в зависимости от страны или региона.
Настройка конфиденциальной печати
Настройки по умолчанию
Настройка параметра задания
Настройка необходимости проверки задания перед началом печати.
Если этот параметр включен, до начала печати устройство проверяет, не было ли изменено задание. Безопасность улучшена, однако процесс начала печати займет больше времени.
Параметр удаления задания
Установка способа удаления задания.
Можно стереть удаленные данные, чтобы их невозможно было восстановить.
Если этот параметр включен, потребуется больше времени на удаление.
Установка срока хранения заданий.
По прошествии установленного срока хранящиеся задания будут автоматически удалены.
Установка параметра сохранения задания с ограничением печати.
При выборе [Private Print Only (Только конфиденц.печ.)] печать любых заданий, кроме конфиденциальных, недоступна.
Подтвердить пароль задания
Настройка необходимости проверки пароля задания, если включен контроль доступа.
Установка необходимости поиска задания при разблокировке панели, когда включена функция контроля доступа.
Настройка цвета
Настройки по умолчанию
Установка параметра имитации чернил. Данный параметр доступен только для языковых заданий PS. (C834/C844/ES8434)
Регулировка уровня удаления цветной краски.
100 % плотность CMYK
Определяет, необходимо ли использовать полутона для 100 % насыщенности C, M, Y.
Определяет, необходимо ли использовать простой (быстрый) режим при выполнении преобразования CMYK.
При использовании функции имитации чернил данный параметр меню отключается. (C834/C844/ES8434)
Настройка панели
Настройки по умолчанию
Настройка отображения на ЖК-экране предупреждений о приближении окончания срока службы барабана, термоэлемента и ремня переноса.
Светодиодный индикатор окончания срока службы
Настройка использования светодиодного индикатора для вывода предупреждений о приближении окончания срока службы тонера, барабана, термоэлемента и ремня переноса.
Настройка бумаги при смене бумаги
Выбор информации, отображаемой на экране в режиме бездействия.
Настройка контрастности ЖК-экрана панели оператора. Доступный диапазон: от -10 до 0
Калибровка сенсорной клавиатуры
Регулировка чувствительности сенсорной клавиатуры. Не используйте во время калибровки.
Настройка зуммера
Настройки по умолчанию
Громкость тона нажатия
Установка уровня громкости зуммера при нажатии клавиш.
Уровень громкости ошибки
Установка уровня громкости зуммера при возникновении ошибки.
Уровень громкости зуммера завершения печати
Установка уровня громкости зуммера при завершении печати.
Громкость зуммера AirPrint
Установка уровня громкости зуммера подтверждения AirPrint.
Уровень громкости зуммера при удержании карты
Установка уровня громкости зуммера при удержании карты IC вплотную к устройству считывания карт.
Настройка времени
Настройки по умолчанию
дд/мм/гггг или мм/дд/гггг * 1
Установка формата отображения даты.
Установка часового пояса (разницы во времени с GMT).
Доступный диапазон: от -12:00 до +13:00 (с шагом 15 минут)
Включение или отключение режима летнего времени.
Установка способа настройки времени.
Установка первичного SNTP-сервера.
Установка вторичного SNTP-сервера.
Установка текущей даты и времени вручную.
: Значения параметров по умолчанию отличаются в зависимости от страны или региона.
Настройка питания
Настройки по умолчанию
Автоматическое выключение питания
Установка свойств автоматического выключения.
Пиковой уровень питания
Если установлено значение [On (Вкл.)], устройство снижает максимальное энергопотребление. Обратите внимание, что для запуска устройства может потребоваться много времени, а также устройство может снизить максимальную скорость печати.
Настройка лотка
Настройки по умолчанию
миллиметр или дюйм * 1
Выбор единицы для отображения пользовательских значений размеров бумаги.
Размер бумаги по умолчанию
A4 или Letter * 1
Установка размера бумаги по умолчанию.
: Значения параметров по умолчанию отличаются в зависимости от страны или региона.
Другие настройки
Настройки по умолчанию
Сброс счетчика ролика подачи бумаги
Сброс универсального лотка
При замене роликов подачи бумаги универсального лотка сбросьте счетчик.
При замене роликов подачи бумаги лотка 1 сбросьте счетчик.
При замене роликов подачи бумаги лотка 2 сбросьте счетчик.
При замене роликов подачи бумаги лотка 3 сбросьте счетчик.
При замене роликов подачи бумаги лотка 4 сбросьте счетчик.
При замене роликов подачи бумаги лотка 5 сбросьте счетчик.
Форматирование выбранного раздела.
Настройка журнала заданий
Сохранить журнал заданий
Настройка включения/выключения сохранения журналов заданий.
Очистка журнала заданий
Очистка сохраненных журналов заданий.
Установка функции контроля доступа.
Отчет пользовательского счетчика
Печать отчета пользовательского счетчика.
Выбор языка экрана для ЖК-панели и печати отчетов.
(Упрощенный китайский, китайский (традиционный) и корейский: печать отчетов на английском).
Инициализация настройки языка.
Настройка отмены задания
Поведение клавиши отмены
Установка состояния в ответ на нажатие кнопки отмены задания.
Непродолжительное: отмена задания при нажатии кнопки в течение менее двух секунд.
Продолжительное: отмена задания при нажатии и удержании кнопки в течение от двух до пяти секунд.
Выкл.: игнорирование нажатия или удержания кнопки отмены.
Установка необходимости отображения окна подтверждения отмены задания.
Выбор параметра в окне подтверждения отмены задания: «Да» или «Нет».
Время ожидания экрана
Установка значения времени ожидания отображения окна подтверждения отмены задания.
Настройка срока службы
Срок службы фотобарабана
Установка времени для предупреждения об окончании срока службы фотобарабана.
Доступный диапазон: от 500 до 5000 вращений (с шагом в 500 вращений)
Срок службы термоэлемента
Установка времени для предупреждения об окончании срока службы блока термоэлемента.
Доступный диапазон: от 500 до 5000 вращений (с шагом в 500 вращений)
Срок службы ремня переноса
Установка времени для предупреждения об окончании срока службы блока ремня переноса.
Доступный диапазон: от 500 до 5000 вращений (с шагом в 500 вращений)
Удаление персональных данных
Удаление сохраненных персональных данных.
Значения, установленные для пароля администратора и других элементов меню.
Информация для контроля доступа и сведения пользователя, сохраненные на устройстве
Переведите переключатель питания в положение ON (ВКЛ.).
Переведите переключатель питания в положение OFF Выкл.
Настройки энергосбережения
Режим энергосбережения
Если не использовать устройство в течение некоторого времени, оно перейдет в режим
энергосбережения для управления энергопотреблением устройства.
Возврат в режим ожидания
Чтобы вернуть устройство из режима энергосбережения в режим ожидания, нажмите кнопку
Online (Готов).
ПРИМЕЧАНИЕ
Когда аппарат получает задание на печать, он автоматически переходит
в режим ожидания.
Панели оператора, Светодиодные индикаторы
Панели оператора > 12
Панели оператора
В этой главе описывается работа панели оператора принтера. Описывается также средство
конфигурации для моделей B401dn, B411d, B411dn, аналогичное панели управления меню
моделей B431d, B431dn (для получения информации об установке средства конфигурации
см. раздел
B401dn, B411d, B411dn
Панель оператора B401dn, B411d, B411dn состоит из 2 светодиодных индикаторов, ЖК-экрана (3)
и кнопки Online (Готов) (4). Светодиодные индикаторы показывают состояния «Готов» (1)
и «Внимание» (2).
Светодиодные индикаторы
Светодиодные индикаторы показывают состояние принтера и определяют три следующих
рабочих состояния:
Индикатор не светится
светодиодных индикатора включаются сразу же после включения питания с помощью
главного переключателя питания.
Светодиодный индикатор «Ready» (Готов) (зеленый)
Индикатор светится — принтер в состоянии «On-line» (Готов) и может получать данные.
Индикатор не светится — принтер в состоянии «Off-line» (Не готов) и не может получать
данные.
Светодиодный индикатор «Attention» (Внимание) (красный)
Индикатор светится — обозначает предупреждение (например, заканчивается тонер).
Индикатор не светится — обозначает нормальное состояние.
Мигание (x) светодиодных индикаторов обозначает следующее:
ПРИМЕЧАНИЕ
Таблица, приведенная ниже, также применима для моделей B431d, B431dn.
Жк-экран, Кнопка «online» (готов), Жк-экран кнопка «online» (готов)
Панели оператора > 13
Кнопка «Online» (Готов)
Основные функции кнопки Online (Готов)
активируются нажатием переключателя
и незамедлительным его отпусканием. Основными функциями являются следующие:
Переключение принтера в состояние «Off-line» (Не готов).
Переключение принтера в состояние «On-line» (Готов).
Возобновление печати после переполнения допустимого количества страниц.
Прерывание обработки данных во время получения и обработки данных принтером.
Возобновление обработки данных.
Дополнительные функции кнопки Online
активируются после переключения принтера
в состояние «Off-line» (Не готов) и удержания переключателя в течение четырех секунд перед
тем, как отпустить его. Дополнительными функциями являются следующие:
Печать пробных страниц и страниц меню.
Печать данных, находящихся в буфере, после отмены печати.
ТИП МИГАНИЯ
СВЕТОДИОДНЫЙ
ИНДИКАТОР «READY»
(ГОТОВ) (1)
СВЕТОДИОДНЫЙ
ИНДИКАТОР
«ATTENTION»
(ВНИМАНИЕ) (2)
Принтер получает
и обрабатывает данные
во время печати, или
выполняется сброс
параметров принтера.
Во время обработки данных
произошла ошибка печати,
например проблема
с бумагой, открыта крышка,
или лоток для бумаги пуст.
Произошла незначительная
ошибка при работе
с принтером, например,
заканчивается тонер
или необходимо заменить
барабан переноса
изображений.
ПРИМЕЧАНИЕ
Пробные страницы и страницы меню можно также напечатать, используя
средство конфигурации принтера.
Изменение языка, Средство конфигурации, Изменение языка средство конфигурации
Использование средства конфигурации
Панели оператора > 14
Изменение языка
Средство конфигурации
Установочный файл средства конфигурации можно найти на DVD-диске с драйверами и утилитами
в папке «Utilities» (Утилиты). Следуйте инструкциям на экране, чтобы завершить установку средства
конфигурации. Данное средство конфигурации
используется для управления различными
параметрами принтера и их изменения.
Использование средства конфигурации
Просмотр и изменение настроек принтера выполняется следующим образом:
Щелкните Пуск > Все программы > Okidata > Configuration Tool (Средство конфигурации)
и выберите Configuration Tool (Средство конфигурации).
ПРИМЕЧАНИЕ
1. Мастер настройки языка панели оператора запускается автоматически
при установке драйвера принтера. Следуйте инструкциям этого мастера,
чтобы установить выбранный Вами язык.
2. Приведенный выше список не является окончательным или полным.
Функции меню, Меню информации
Панели оператора > 15
Функции меню
С помощью средства конфигурации можно просматривать и изменять внутренние параметры
принтера. Средство конфигурации является программным аналогом ЖК-панели оператора.
Щелкните вкладку Device Setting (Параметры устройства) средства конфигурации. Параметры
сгруппированы по категориям или «меню пользователя», например Information Menu (Меню
информации) или Print Menu (Меню печати).
Некоторые из этих параметров аналогичны параметрам в драйвере принтера или в прикладном
программном обеспечении. Параметры, которые можно изменить с помощью этого программного
обеспечения, функционируют как параметры принтера по умолчанию. Они могут быть переопределены
параметрами в драйвере принтера или в приложении.
Например, если Вы установили число копий в параметрах Print Menu (Меню печати)
на значение «один», это значение будет переопределено, когда Вы выберите три копии
документа в драйвере принтера.
Меню информации
Данное меню предоставляет быстрый способ просмотра различных элементов, хранящихся
в памяти принтера.
PRINT MENU MAP
(ПЕЧАТЬ КАРТЫ МЕНЮ)
NETWORK (СЕТЬ)
Только для B401dn, B411dn
PRINT FILE LIST
(ПЕЧАТЬ СПИСКА ФАЙЛОВ)
PRINT PCL FONT
(ПЕЧАТЬ ШРИФТА PCL)
PRINT PPR FONT
(ПЕЧАТЬ ШРИФТА PPR)
PRINT FX FONT
(ПЕЧАТЬ ШРИФТА FX)
PRINT ERROR LOG (ПЕЧАТЬ
ЖУРНАЛА ОШИБОК)
USAGE REPORT (ОТЧЕТ
ОБ ИСПОЛЬЗОВАНИИ)
Меню печати, Меню носителей
Панели оператора > 16
Меню печати
В этом меню можно настроить различные функции, связанные с заданиями на печать.
Меню носителей
В этом меню можно настроить параметры для соответствия разнообразным носителям.
ПО УМОЛЧАНИЮ
DUPLEX (ДВУХСТОРОННЯЯ
ПЕЧАТЬ)
DUPLEX LAST PAGE
(ПОСЛ.СТР.ДУПЛ)
SKIP BLANK PAGE
(ПРОПУСК ПУСТ.СТ)
PAPER FEED
(ПОДАЧА БУМАГИ)
AUTO TRAY SWITCH
(АВОТМАТИЧЕСКОЕ
ПЕРЕКЛЮЧЕНИЕ ЛОТКОВ)
TRAY SEQUENCE
(ПОРЯДОК ЛОТКОВ)
MEDIA CHECK
(ПРОВЕРКА НОСИТЕЛЯ)
600DPI (600 точек/дюйм)
TONER SAVE MODE
(РЕЖИМ ЭКОН. ТОНЕРА)
LINES PER PAGE
(СТРОК НА СТРАНИЦЕ)
64 LINES (64 СТРОКИ)
EDIT SIZE
(ИЗМЕНЕНИЕ РАЗМЕРА)
CASSETTE SIZE
(РАЗМЕР КАССЕТЫ)
ПО УМОЛЧАНИЮ
TRAY1 PAPERSIZE
(РАЗМЕР БУМАГИ ЛОТКА1)
TRAY1 MEDIATYPE
(ТИП НОСИТЕЛЯ ЛОТКА1)
PLAIN (ОБЫЧНАЯ БУМАГА)
TRAY1 MEDIAWEIGHT
(ПЛОТНОСТЬ НОСИТЕЛЯ
ЛОТКА1)
(РАЗМЕР БУМАГИ ЛОТКА2)
Если установлен лоток 2
(ТИП НОСИТЕЛЯ ЛОТКА2)
Если установлен лоток 2
PLAIN (ОБЫЧНАЯ БУМАГА)
Меню конфигурации системы
Панели оператора > 17
Меню конфигурации системы
В этом меню настраиваются общие параметры принтера для соответствия предпочитаемым
метода работы.
(ПЛОТНОСТЬ НОСИТЕЛЯ
ЛОТКА2)
Если установлен лоток 2
MN PAPERSIZE
(РАЗМЕР БУМАГИ ЛОТКА
ДЛЯ РУЧНОЙ ПОДАЧИ)
MN MEDIATYPE
(ТИП НОСИТЕЛЯ ЛОТКА
ДЛЯ РУЧНОЙ ПОДАЧИ)
PLAIN (ОБЫЧНАЯ БУМАГА)
MN MEDIAWEIGHT
(ПЛОТНОСТЬ НОСИТЕЛЯ
ЛОТКА ДЛЯ РУЧНОЙ
ПОДАЧИ)
Прежде чем перейти к рассказу о тестируемом принтере, хотелось бы посвятить несколько строк принципу работы цветного светодиодного принтера. Чтобы неискушенный в терминологии читатель не был сбит с толку чередованием понятий "светодиодный" и "лазерный". Продвинутым пользователям несколько следующих абзацев можно пропустить.
Светодиодный принтер: принцип работы, сходство с принтером лазерным и отличия от него
Светодиодную и лазерную технологию цифровой печати роднит использование в обоих случаях электрографического процесса для получения финального отпечатка. Фактически, это устройства одного и того же класса: в обоих случаях источник света, управляемый процессором принтера, формирует на светочувствительном барабане поверхностный заряд, соответствующий требуемому изображению.
Теперь вернемся назад и внимательнее познакомимся с конструкцией источника света, засвечивающего барабан. Именно в типе используемого источника света и кроется разница между лазерным и светодиодным принтером: в отличие от лазерного блока, в последнем случае используется линейка, состоящая из тысяч светодиодов. Соответственно, светодиоды через фокусирующие линзы освещают поверхность светочувствительного барабана по всей его ширине.
Теперь переходим непосредственно к принтеру OKI C7500 и его спецификациям.
Тактико-технические характеристики OKI C7500
Первое знакомство. Распаковка, подключение, установка картриджей и ПО
А так принтер выглядит с тыльной стороны (интерфейсы слева, разъем подключения кабеля питания справа):
Нелишним будет напомнить, что принтер весит более 40 кг, поэтому место для его установки стоит выбирать основательное, надежное, с соответствующей несущей способностью; плюс к этому, не стоит укутывать аппарат и придвигать к стенке: плохой режим теплоотвода навряд ли понравится многочисленным кулерам, расположенным внутри системы.
Картриджи устанавливаются каждый в свой печатный барабан, вся конструкция в сборе выглядит таким образом:
Наконец принтер подготовлен к работе, остается лишь закрыть верхнюю часть аппарата:
Кстати, о панели управления. Вот и она:
Драйвера под Windows поставляются в версиях для языков PCL и PostScript (PS). Если будут использоваться лишь шрифты типа TrueType и нет нужды в распечатке графики PostScript (включая файлы с расширением .eps), можно остановиться на драйвере эмуляции PCL. Если есть нужда в печати шрифтов PostScript или графики PostScript, стоит выбрать драйвер PostScript. Наконец, можно установить оба драйвера, все зависит от используемых вами программ и привычек. Просто после установки наиболее часто используемый стоит установить в качестве драйвера Windows по умолчанию.
Вот, пожалуй, и все, что нужно сделать для начала работы с принтером. Думаю, напоминание о заполнении лотков бумагой будет излишним.
Методика тестирования
Общие впечатления от принтера. Особенности конструкции
Схематически механизм автоматического контроля толщины бумаги выглядит так:
После определения толщины бумаги с точностью до ±10 мкм производится соответствующая подстройка температуры нагрева печки (с точностью до 5°C!), напряжения на барабане,а также скорости печати (при большей толщине носителя для лучшего спекания тонера скорость печати несколько снижается).
В отличие от старых моделей принтеров с 6 уровнями температурного контроля, примененный в моделях серии OKI C7xxx механизм автоопределения толщины бумаги поддерживает линейный температурный контроль.
Модуль крепится к шасси принтера двумя фигурными болтами. Если вам потребуется увеличить объем памяти принтера, все делается в считанные минуты: отворачиваем два болта и аккуратно вынимаем плату на свет божий.
На снимке заметно пустующее место в верхней правой части платы. Именно туда устанавливается винчестер. Под ней располагается съемная плата LAN интерфейса 100BASE-TX/10BASE-T. В отличие от LAN, последовательный и USB- интерфейсы интегрированы в основную плату.
Пару слов о личных впечатлениях, оставшихся от знакомства с принтером OKI C7500. При всех своих основательных габаритах и соответствующем классу таких устройств приличном весе принтер достаточно прост в эксплуатации. К многочисленным настройкам режима печати, поначалу вызывающим оторопь, со временем привыкаешь, благо, подавляющее большинство работ может выполняться при настройках по умолчанию. Повышенный шум механизма, возникающий во время инициализации, прогрева и процесса печати, сходит на нет в режиме ожидания и вовсе отсутствует в режиме "сна". Словом, очень серьезная модель с широкими возможностями апгрейда и настроек, но очень простая в эксплуатации и обслуживании.
Процесс печати
На формирование цветовой гаммы отпечатка также влияют тип используемой бумаги, ее вес, всевозможные установки принтера и драйвера. Сделав всего лишь несколько первых отпечатков, вы сразу поймете, о чем идет речь.
Стандартных рекомендаций по подбору метода формирования цветовой гаммы не существует. Руководство пользователя для принтера OKI C7500 дает множество советов, этой теме в документе посвящено несколько страниц. Впрочем, рекомендации по выбору метода цветового соответствия можно также найти в мануалах серьезных графических пакетов масштаба Corel DRAW! Если вы используете в работе простенькие графические программки, то, возможно, вам будет достаточно ограничиться установкой формата соответствия sRGB. Если вам неизвестен цветовой режим вашего документа, считайте, что это RGB. Обычно документы формата CMYK поддерживаются только в профессиональных издательских системах и графических программах.
Словом, кто разбирается в подобной технике, надеюсь, уже понял, что я хотел сказать выше. Для тех, кто, не имея опыта обращения с подобными устройствами, хочет с минимальными затратами времени настроить цветопередачу, самым лучшим и простым, на мой взгляд, решением будет установка системы подбора цветов, разработанной OKI, в положение Monitor 6500k Vivid, sRGB или Digital Camera (Vivid или Digital Camera воспроизводят самые яркие цвета, sRGB является лучшим выбором для подбора определенных цветов). И продолжать внимательно читать "Руководство по эксплуатации". :-)
Закладки меню установок принтера OKI C7500 версий для PCL и PS достаточно схожи. Остановимся на версии PS. Первая закладка "Layout" (Форматирование) посвящена настройкам ориентации бумаги, режиму работы модуля дуплекса, назначению последовательности подачи страниц.
Уже упомянутая закладка Colour (Цвета, см. скриншот выше), отвечает за выбор той самой модели соответствия цветов.
Наконец, существует закладка с так называемыми "расширенными" установками (Advanced Options). Здесь и выбор формата бумаги, и выбор модели подстановки цвета, метода вывода True Type шрифтов, опции использования языка PostScript и пр.
Разумеется, вышеперечисленными возможностями настройки вывода на печать принтера OKI C7500 не ограничиваются. Не стоит также забывать об "аппаратных" настройках, то есть, установках, реализуемых посредством ввода с помощью панели управления принтера. Более того, есть некоторое подозрение, что финальная версия драйверов будет содержать большее количество возможных настроек и закладок. Тем лучше. Впрочем, для обеспечения достаточно гибкой настройки достаточно и вышеперечисленного.
Результаты тестирования
1. Скорость печати
2. Распечатка шрифтового материала
Обратите внимание на вывод самого крупного из рассматриваемых, 72 кегля рубленого шрифта Arial. Тот самый единственный замеченный случай, когда показались уши бета-версии драйвера (печать производилась при настройке по умолчанию, то есть, Substitute with device font, "замена шрифтом устройства"). Печать шрифтом Times, распечатка шрифтов TrueType в режиме Download as Softfont и остальные эксперименты с векторной и растровой графикой дают основание полагать, что в подобном некорректном выводе крупного шрифта повинен драйвер, а не что-либо иное.
О достоинствах вывода шрифтов принтером OKI С7500 можно судить по остальным приведенным материалам. Особенно хотелось бы подчеркнуть качество вывода мелких деталей, например, рубленный шрифт второго кегля читается с листа безо всяких проблем! Следует отметить также ровные четкие края и равномерное по плотности заполнение символов.
| Распечатка контрольной фразы шрифтом Times увеличение 4х, Fast 1200 dpi (Normal) | |
 |  |
| Распечатка контрольной фразы шрифтом Arial увеличение 4х, 1200 dpi (Best), режим экономии тонера | |
 |  |
| Распечатка контрольной фразы шрифтом Times увеличение 4х, Fast 1200 dpi (Normal), режим экономии тонера | |
 |  |

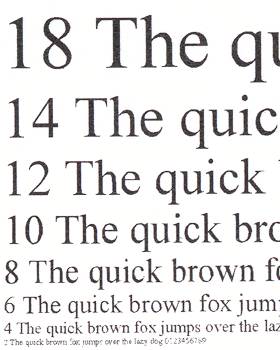

| Распечатка контрольной фразы шрифтом Times 4х увеличение, 600 dpi (Draft), режим экономии тонера | |
 |  |
3. Распечатка векторных фрагментов и растра
Распечатка основных цветов приведена здесь для проформы. Разумеется, вами будут получены именно те оттенки, которые вы зададите перед печатью. Впрочем, сходив по ссылке и ознакомившись с увеличенным изображением, вы лишний раз можете убедиться в чистоте и равномерности формирования цвета.
4. Распечатка тестовой таблицы IT-8
Файл формата TIFF с образцом тестовой таблицы IT-8, имеющий разрешение всего 200 dpi, конечно же, максимального качества печати обеспечить не мог. Потому, для "чистоты эксперимента", на печать был отправлен файл с разрешением 1200 dpi, представляющий собой изображение отсканированной тестовой таблицы.
1200 dpi (Best), увеличение, режим vivid 1,3х
1200 dpi (Best), увеличение 1,3х
Заключение
К числу несомненных плюсов также стоит отнести подробную 196-страничную иллюстрированную инструкцию на русском языке, в которой есть все, включая терпеливые объяснения различий между всевозможными цветовыми моделями.

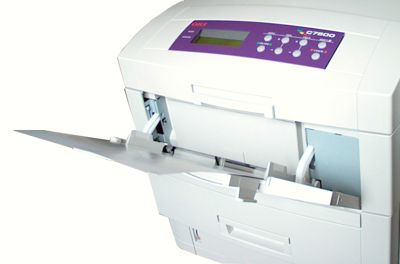

Приятно отметить, что эта модель работает с широким диапазоном плотностей носителя, при этом, функция автоматического определения толщины бумаги Media-Detect позволяет загружать в лоток перемешанные носители с разной толщиной. Кстати, как вам опция установки произвольной длины листа бумаги? Много ли вы знаете лазерных принтеров, позволяющих печатать баннеры длиной 120 см? OKI С7500, благодаря своей оригинальной конструкции, может. Думаю, нелишним будет упомянуть, что принтер обладает функцией автокалибровки, обеспечивающей печать самой первой и самой последней страницы в единой гамме, без цветовых смещений.
Читайте также:
