Разбор ноутбука lenovo ideapad 300 15ibr
Обновлено: 03.07.2024
- Ideapad 320-15IAP / Ideapad 320-15AST /
- Ideapad 320-15ABR / Ideapad 320-15ABR Touch
- Ideapad 320-15IKB (с вентилятором)
- Ideapad 320-14IAP / Ideapad 320-14AST /
Этот ноутбук имеет ограниченные возможности обновления оперативной памяти, поскольку у него только один слот для памяти. Он будет поддерживать 8 ГБ или 16 ГБ в зависимости от модели. Лучшим вариантом для ускорения работы ноутбука будет замена стандартного жесткого диска 2,5 дюйма твердотельным накопителем 2,5 дюйма.
Для этой разборки вам понадобятся только основные инструменты, такие как отвертка Phillips и инструмент для открывания корпусов (или что-то подобное).
Разборка базовой сборки Lenovo Ideapad 320
ШАГ 1.
Выверните один винт, фиксирующий оптический дисковод, и извлеките его.
ШАГ 2.
Выверните все винты, крепящие нижнюю крышку.
ШАГ 3.
Начните отделять верхнюю часть корпуса от нижней крышки с помощью инструмента для открывания тонких корпусов. Переместите открывалку по бокам и подденьте верхнюю крышку. На Ideapad 320-15IAP нет даже вентилятора охлаждения.
ШАГ 4.
Переверните ноутбук и продолжайте снимать нижнюю крышку пальцами. Вам нужно будет применить разумную силу, чтобы отделить две части друг от друга. Если становится отстой, используйте открывалку.
Поднимите нижнюю крышку из области отсека оптического дисковода.
Когда нижняя крышка снята, вы можете легко получить доступ к батарее, жесткому диску, модулю памяти и другим внутренним компонентам. На Ideapad 320-15IAP нет даже вентилятора охлаждения.
ШАГ 5.
Выкрутите четыре винта, крепящие аккумулятор.
ШАГ 6.
Поднимите аккумулятор и отсоедините кабель от материнской платы.
ШАГ 8.
Модуль памяти спрятан под металлической крышкой. Поднимите крышку памяти, чтобы отсоединить ее от фиксаторов на материнской плате.
ШАГ 9.
Отсоедините оба антенных кабеля от беспроводной карты.
ШАГ 10.
Выкрутите один винт, фиксирующий карту беспроводной сети, и вытащите ее.
ШАГ 11.
Уберите оба кабеля антенны Wi-Fi с направляющей на боковой стороне кронштейна радиатора. Отсоедините кабель дисплея от материнской платы.
Вот как отсоединить кабель дисплея. Поднимите фиксатор на угол 90 градусов (красная стрелка). Поднимите и вытяните кабель дисплея (желтая стрелка).
ШАГ 12.
Откройте панель дисплея на 180 градусов. Выверните четыре винта, которыми крепятся петли панели дисплея.
ШАГ 13.
Отделите панель дисплея от верхней части корпуса.
В следующем руководстве я объясню, как снять и заменить ЖК-экран. Чтобы снять экран, необходимо снять панель дисплея.
ШАГ 14.
Выкрутите четыре винта, которыми крепится материнская плата. Один винт на радиаторе больше трех других.
Выкрутите четыре винта, фиксирующие сборку материнской платы, и отсоедините все показанные кабели.
Чтобы отсоединить кабель клавиатуры, необходимо сначала разблокировать разъем. Все остальные кабели можно отсоединить тем же способом.
ШАГ 15.
Поднимите материнскую плату и отделите ее от верхнего корпуса.
Я оставил батарею RTC подключенной к материнской плате, чтобы сохранить настройки BIOS.
Кстати, отключение батареи RTC от материнской платы не очистит пароль BIOS. Я пробовал это, и у меня это не сработало.
Я оставил батарею RTC подключенной к материнской плате, чтобы сохранить настройки BIOS. Вот обратная сторона материнской платы.
Разъем питания постоянного тока припаян к материнской плате.
Вот верхний корпус со снятой материнской платой.
Клавиатура Lenovo Ideapad 320 постоянно прикреплена к верхней части корпуса, и ее нелегко снять, хотя по-прежнему можно заменить только клавиатуру. С другой стороны, тачпад съемный.
Вот верхний корпус со снятой материнской платой.
Здесь должно быть вступление, но я его вынес в конец. Так будет информативнее и удобнее.
Вид снизу и шильдик
Моделирую ситуацию: подключаю к ЛИП смотрю потребление. Индикаторы включения, подключения ЗУ/заряда АКБ никак не реагируют. Потребления никакого нет, совершенно.
О чем нам это говорит? О том, что напряжение, скорее всего, не доходит до контроллера ШИМ, отвечающего за заряд АКБ и стабилизацию напряжения на основной силовой шине.
Ну что же, делаем визуальный осмотр на наличие механических повреждений, попадания жидкости и т. д. Никаких подозрительных вещей не замечаем, приступаем к разбору и извлечению логической платы.
Отступление. Визуальный осмотр перед работами делаю обязательно. Помогает в 80% случаев разобраться и понять проблему. Да и владелец, иногда, не знать о том, что с его устройством в его отсутствие сделали.
Разобрали. Добрались до платы.
Первое что делаем - отключаем АКБ. Да и в целом, прежде чем что либо делать с электроникой - ее следует обесточить от всех источников. Так как соскочивший винт с отвертки, или сама отвертка выпавшая из рук - может натворить дел. Покажется бредом, но я даже элемент RTC отключаю (но на это есть другие объективные причины).
Так же обращаем внимание на модель платы: NM-A751 Rev:1.0. Маркировка нам рассказывает что сборщик платы Compal, а производитель HSB. Нас интересует только модель. Ищем схему на данную модель в интернете. А ее нет! В копании Lenovo серьёзная политика безопасности с некоторых пор и не на все модели можно найти схему. Это усложняет ситуацию. Но что делать. Поппытаемся без схемы!
Но здесь уже должен быть опыт и понимание устройства ноутбуков. Превое, что нам нужно сделать - это попытаться определить, где у нас силовые цепи, а в точности: контроллер заряда АКБ. С точки зрения логики - его не станут делать далеко от АКБ, а точнее от разъёма АКБ.
Извлечём плату. Ещё один осмотр уже самой платы.
С другого ракурса
Да, кстати. Для начала я, конечно же, проверил входной предохранитель и входные фильтры. Крупное фото к сожалению не сделал. Они находятся рядом с разъемом питания со стороны радиатора (можно увидеть на фото выше, не в фокусе). С предохранителем и фильтрами все в порядке. Так же я проверил и все остальные предохранители по плате.
А вот и контроллер заряда, отметил. У нас это BQ24780S.
Теперь начинается наиболее интересная часть моего повествования. А в точности то, как мы будем решать проблему и понимать куда копать без схемы.
Мы знаем (из опыта или функциональных схем от других аппаратов), что самый первый узел на шине энергообеспечения платы - это контроллер заряда. То есть что бы не происходило на плате и в каком бы состоянии не находился аппарат - данный узел всегда должен обеспечивать электроэнергией силовую шину (ну так ее называют, на схемах она часто обозначается как PBUS, что и есть Power Bus). С этой шины запитаны все основные потребители, а в точности контроллер ШИМ дежурного напряжения (в этом посте мы его не рассматриваем, как и многое другое).
Контроллер заряда выполняет такие важные функции как: заряд, дозаряд и контроль состояния АКБ; стабилизация напряжения на силовой шине.
Соответственно предполагаем, что для работы данного контроллера заряда, нам нужно его запитывать. Соответственно у него должен быть вывод на который приходит электроэнергия. И на этот вопрос нам поможет ответить - даташит!
Схема от Даташита отличается тем, что в схеме принципиальной электрической указано взаимодействие элементов между собой. А даташит нам излагает полное руководство по конкретному элементу.
Ну и вбив название нашего контроллера ШИМ заряда в Гугель, первая же ссылка на файл PDF у его производителя на сайте Texas Instrumens. Качаем, открываем. Нас интересует рекомендуемая производителем схема его включения и распиновка выводов (в этом даташите они на разных страницах)
Рекомендуемая схема включения.
Я не стану рассказывать, что да как тут происходит - это очень обширный вопрос. Нас интересует только верхняя часть схемы, а в точности горизонтальный кусок между синими квадратами Adapter и SYS. C адаптером все ясно, а вот SYS это и есть наша силовая шина.
Как я сказал выше - наш контроллер должен быть запитан, что бы работать. Практически все производители любой электроники обозначают пин питания микросхемы аббревиатурой VCC. А если не обозначают, то есть стандарты ЕСКД, которые регулируют вопрос обозначений, а так же сообщают нам, что положительный контакт питания узла в документации заводится сверху (внизу выводят или корпус или отрицательный, слева входы а справа выходы).
Ну что же, подаем на плату питание, и встаем мультиметром на VCC (28й вывод, фото выше).
Оп! Есть контакт. Как и ожидалось. Показание говорит нам, что сдвоенный диод (D1 и D2) и предохранитель R7, обеспечивающие питанием контроллер, в порядке. Контроллер получает напряжение и готов к работе (я пропускаю все условия стабильного запуска данного контроллера).
Проверяем, что у нас на выводах ACN и ACP.
Ничего. То есть чарджер либо не формирует сигнал ACDRV, что очень маловероятно. Либо причина в Q1 и/или Q2, что является очень частой проблемой.
Отключаем питание и прозваниваем транзисторы между стоком и истоком.
Выводы транзисторы я определил вызванив их выводы с чарджера.
Q1 норм. 10 МОм - это хороший показатель.
Q2 или PQ112 на нашей плате.
ОООО! А вот и виновник торжества. Нашёлся, голубчик.
Выпаиваем, еще раз проверяем транзистор - все так же - звенит. На всякий случай проверим короткое замыкание в местах установки транзистора - его нет. Лезем в доноры, сегодня наш день, донор нашёлся быстро.
Ставим. Подаем питание на плату. И хоба!
Есть автостарт (при отключенной батарейки RTC, помните писал про объективные причины? Это одна из них). Судя по потреблению тока - запустились все системы должным образом.
Подкидываем плату в корпус с матрицей - смотрим короткое кино с дисклеймером про отсутствующее загрузочное устройство.
Ну что, дело сделано. Можно собирать, периодически делая промежуточные запуски.
Вывод: данная группа транзисторов необходима для блокировки электроэнергии в случае выхода её характеристик за пределы установленных чарджерем показателей, как в одном, так и в другом направлении (в т. н. исключение "обратного" тока). Соответственно в момент включения и выключения зарядного устройства имеет место переходной процесс, который инвертирует работу некоторых элементов. Если на затворе транзистора нет низкого уровня, для его открытия, то может произойти пробой канала (ну или стабилитрона собранного в транзисторе). Это типовая допускаемая неисправность у многих производителей. Так как при расчёте узлов необходимо закладывать где то 20% для избежания таких случаев. Но это не делается либо по причине экономии на электрокомпонентах, либо по причине маркетинга.
Вступление, которое должно быть вначале.
Мой первый пост и миллионный ремонт. Сагитировал меня на написание публикаций мой хороший друг, учитель, отличный специалист и дипломированный инженер @Solder80. Цель: делиться опытом и фиксировать интересные типовые и нетиповые неисправности оборудования как для себя, так и для других. Я с Пикабу много информации получаю, и совесть замучила быть эгоистом))
Да, в этой статье я не вдавался в некоторые подробности, типа "условия запуска чарджера", так как это все есть в том же самом даташите, да и не пяти минут это дело. Пост этот пробный, поэтому расписал все максимально как смог, и соответственно случай выбрал самый простейший. А в опыте и в наличии устройства с очень интересными неисправностями, но об этом в будущем.
Готов для адекватной и конструктивной критики, так как пером не владею (что то мне кажется воды в тексте много, не?) и уповаю на вашу помощь в направлении письма. Так же прошу учитывать что случай частный хоть и частый и у каждого свои методы ремонта.
Всем привет, в этой статье я расскажу и покажу вам как разобрать ноутбук Lenovo IdeaPad 3 своими руками, ну и естественно собрать его. Для чего это будем делать - просто пора почистить от пыли и заменить термопасту, т.к. при длительной эксплуатации, наш ноутбук Lenovo IdeaPad 3 начинает греться, и шумят вентиляторы. В каких случаях и как часто нужно разбирать и чистить ноутбуки вы можете почитать здесь. Для того, что бы разобрать ноутбук, нам понадобится инструмент, а именно отвертка для мелких работ, или еще их называют "прецизионная отвертка" или набор прецизионных отверток, как на фото ниже.
И так, мы проделаем следующую работу:
- Разберем ноутбук Lenovo IdeaPad 3
- Почистим его от пыли и заменим термопасту
- Соберем обратно
Разборка ноутбука Lenovo IdeaPad 3, подробная инструкция
1. Перевернем наш ноутбук и открутим все винты (должно быть 9 винтов)
2. После того, как вы открутили винты, снимаем крышку, она снимается свободно. Лучше чем-нибудь подковырнуть, я использовал канцелярский нож.
3. Отсоедините кабель от системной платы.
Внимание: ногтем потяните за разъем, чтобы отсоединить его, не тяните за сам кабель. Затем выкрутите четыре винта и аккуратно снимите аккумулятор.
3. Открутите 4 винта, что бы снять радиатор.
4. Отсоедините провода от вентилятора, которые подключены к системной плате и освободите кабели из крючков.
5. Далее выкручивает 3 винта и снимаем вентилятор.
Замена термопасты и смазка вентиляторов на ноутбуке Lenovo IdeaPad 3
После этого можно заменить термопасту на процессоре и на чипах, а так же смазать вентиляторы. Данный процесс подробно не описываю, как смазывать кулера и заменить термопасту читаем здесь.
Если вам необходимо дополнительно добавить оперативную память на ноутбук Lenovo IdeaPad 3, или заменить жесткий диск, то все это вы можете сделать самостоятельно. В этом вам может помочь более подробный сервисный мануал для Lenovo IdeaPad 3. Посмотреть или скачать сервисный мануал для ноутбука Lenovo IdeaPad 3 вы можете здесь.
Собирается ноутбук так же как и разбирался, только в обратной последовательности.
На этом и все, теперь вы знаете, как разобрать ноутбук Lenovo IdeaPad 3 и почистить его от пыли, а так же заменить термопасту. Если есть какие либо вопросы, задавайте их в комментариях к этой статье, буду рад помочь вам.
Сегодня представляю вашему вниманию свой обзор на ноутбук LENOVO, который я после долгих и мучительных выборов приобрела для своей дочки. Самым главным критерием при выборе ноутбука было наличие в нем четырех ядерного процессора, дискретной видео карты желательно от NVIDIA и возможность подключаться по WIFI при помощи высокоскоростного стандарта типа A. Так как все остальные компоненты типа оперативной памяти и жесткого диска всегда можно модернизировать, но об этом я расскажу чуть позднее.
Данная модель ноутбука является откровенно бюджетной. Ноутбук поставляется в простой коробке выполненной из низко качественного картона, но ведь это не главное.
По всем поверхностям упаковки ноутбука нанесено его название и несколько информативных наклеек. На данных наклейках присутствует информация о параметрах, производителе, адресе производства и сроке службы данного устройства.

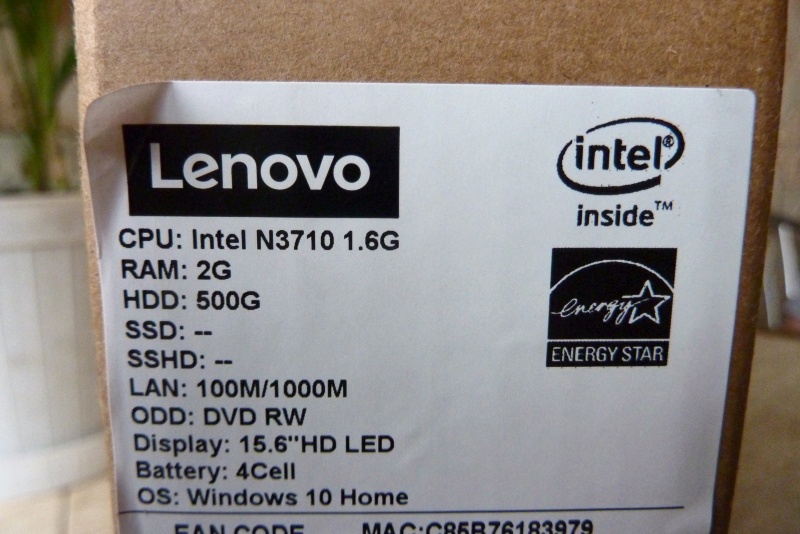

С одной из торцевых сторон упаковки присутствует белая наклейка с основными параметрами данного ноутбука. Там указан объем оперативной памяти, объем жесткого диска, максимальная скорость интернет соединения по проводной технологии LAN, размер дисплея и емкость аккумулятора.
В месте вскрытия упаковки присутствует фирменная черная наклейка LENOVO, которая при получении ноутбука была целой, а вскрыла я ее лишь при проверке устройства уже дома.
Открыв верхнюю часть коробки можно наблюдать защитный полимерный материал определенной формы, который предохраняет устройство от механических повреждений при его хранении или транспортировке. Аналогичная подложка присутствует и в нижней части упаковки.
Корпус ноутбука упакован в прозрачный пакет из толстого полиэтилена.

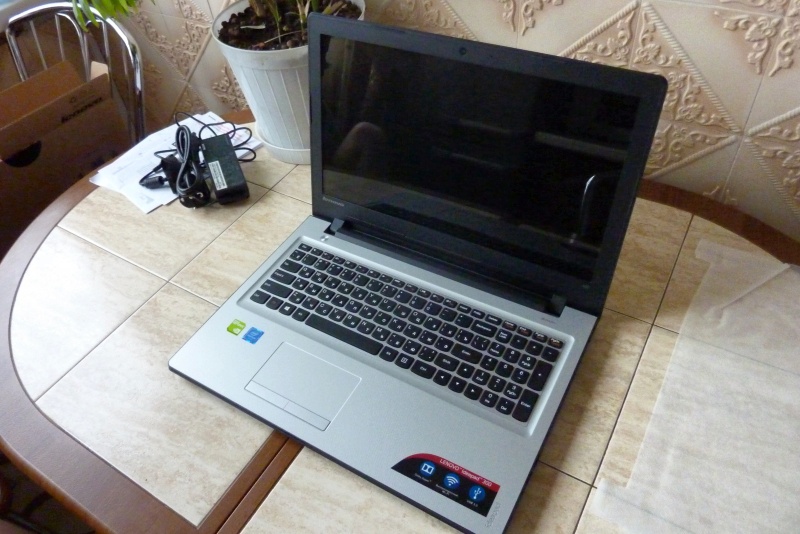

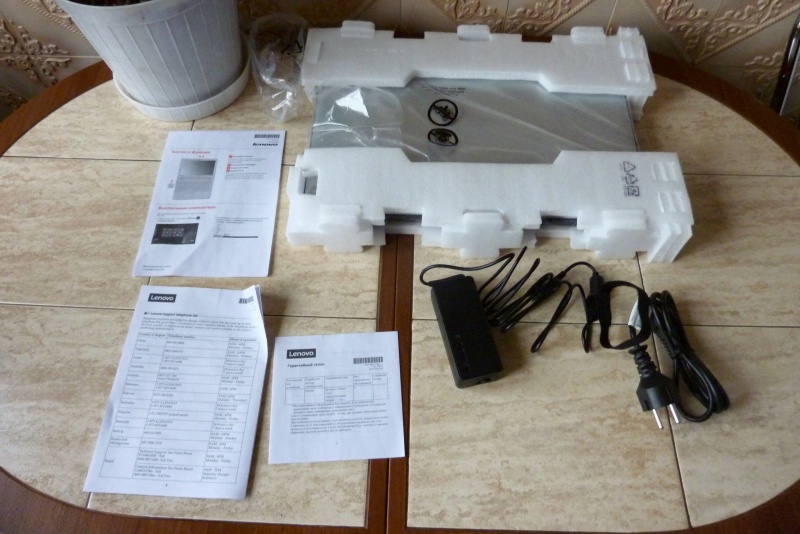

Комплектация ноутбука не радует своим многообразием, но в наше время наверное мало устройств такого могут похвастаться какими либо дополнительными предметами комплекта. В комплект входит сетевое устройство, гарантийный талон, руководство пользователя и технический паспорт.

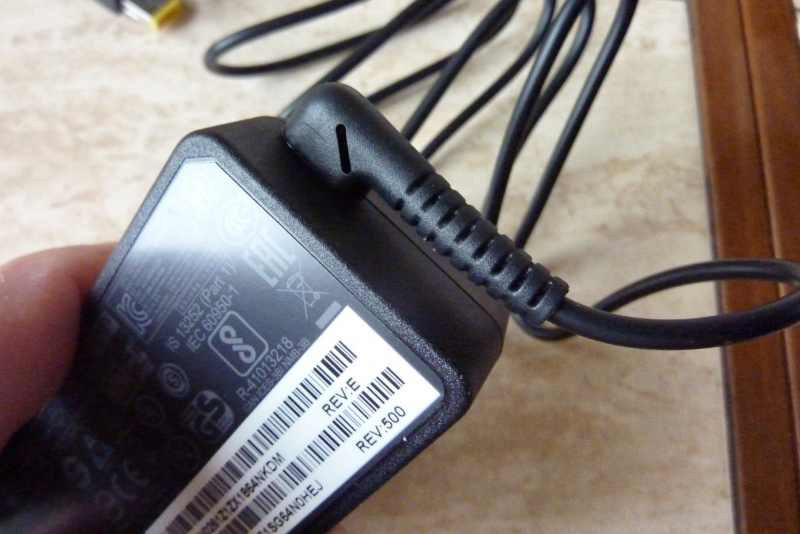

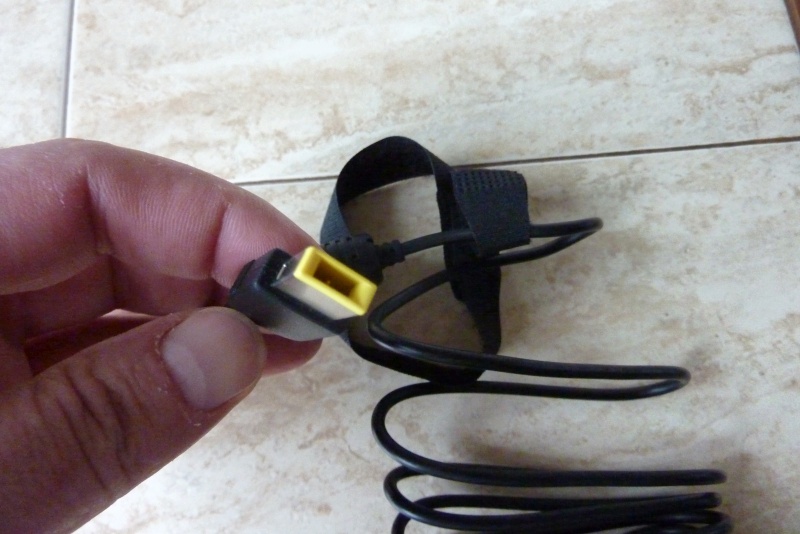

Блок сетевого устройства имеет вполне компактные габариты, а провод который отходит от блока питания выполнен с загибом в сторону, что понижает возможность его поломки в месте изгиба. Так же мне очень понравился штекер подключаемый непосредственно в ноутбук, он имеет форму прямоугольника и очень прочно сидит в гнезде питания от сети.
Крышка ноутбука выполнена в светло-сером цвете с металлическим оттенком, а в верхнем углу нанесена надпись названия бренда производителя.

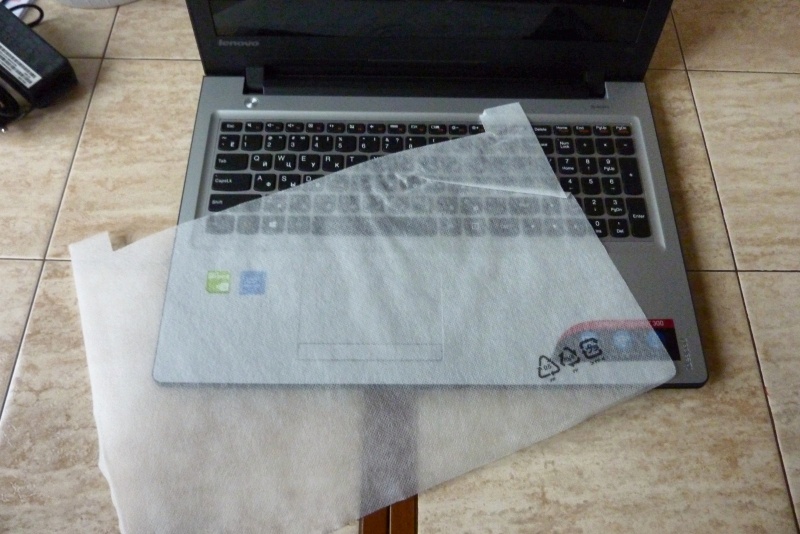

Подняв крышку можно видеть, что на клавиатуре ноутбука лежит белый мягкий материал повторяющий контуры устройства.
Изнутри крышка ноутбука выполнена в черном цвете, а внутренняя часть корпуса серая за исключением кнопок клавиатуры.

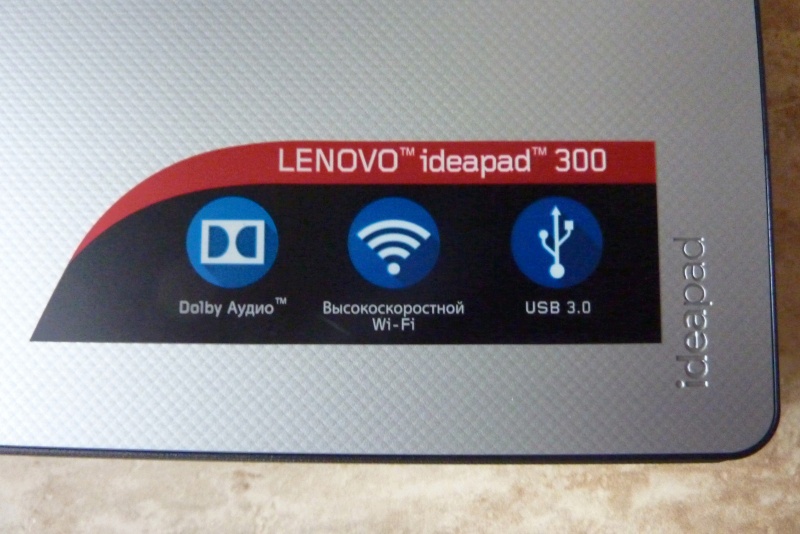

Справа во внутренней части корпуса устройства присутствует наклейка говорящая о наличии в данном ноутбуке звуковой системы DOLBY, высокоскоростного подключения по WIFI и возможности подключения USB устройств по протоколу 3.0.
Слева на той же поверхности присутствуют две наклейки. Одна наклейка говорит о принадлежности процессора к семейству INTEL, а другая подтверждает наличие в устройстве дискретной видео карты NVIDIA GEFORCE.

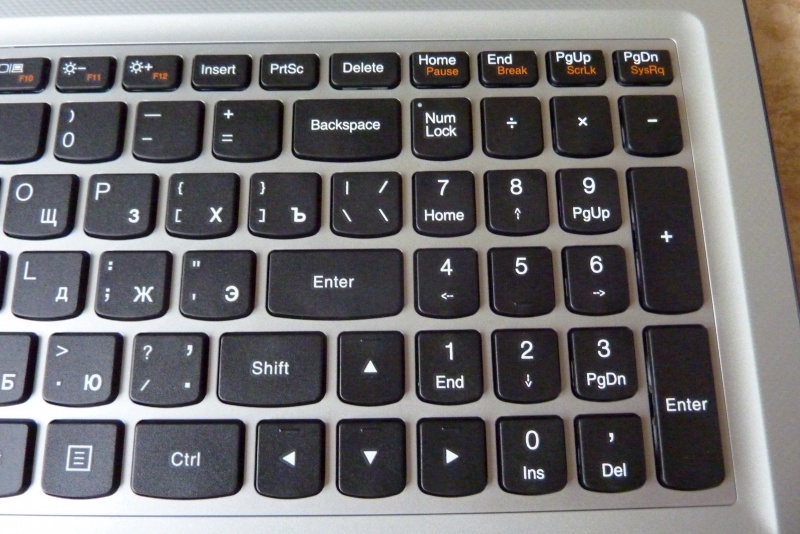

Клавиатура у ноутбука имеет островной тип кнопок и очень удобна в использовании, но качество нажима кнопок показалось мне достаточно низким. При надавливании кнопки слегка болтаются и создается впечатление, что они могут выпрыгнуть из своего установочного места.

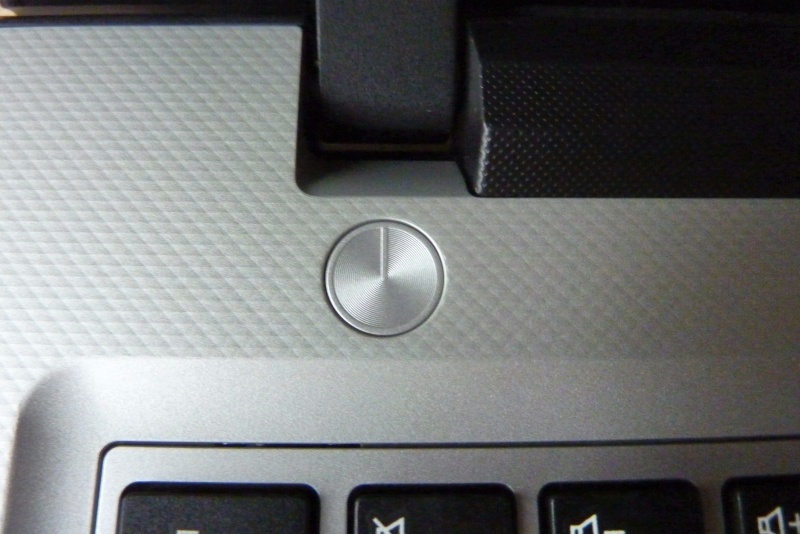

Кнопка включения ноутбука находится в левом верхнем углу и имеет форму круга окрашенного в основной цвет. Световой индикатор работы устройства на ней отсутствует.

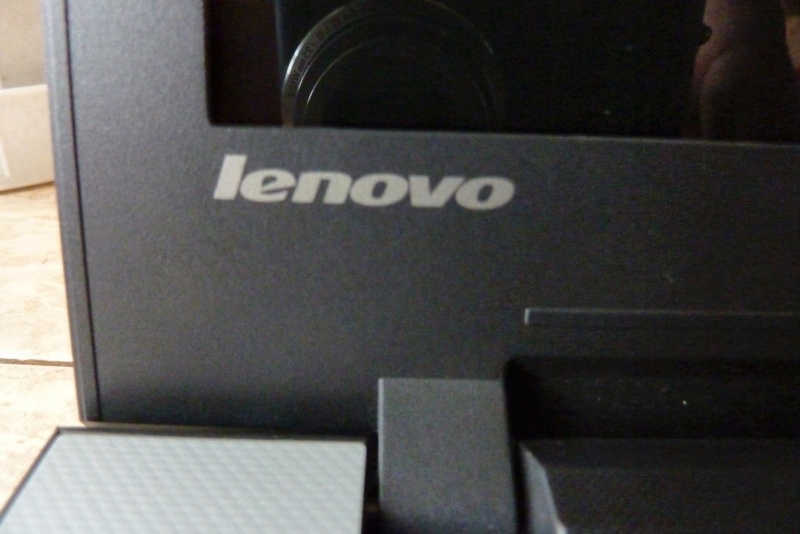

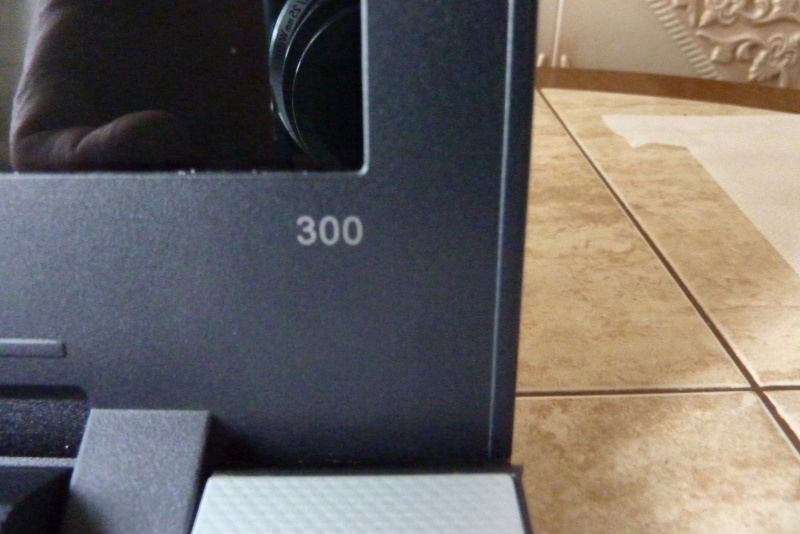

Во внутренней части крышки на черном фоне присутствует надпись LENOVO, а справа цифра 300 говорящая о принадлежности устройства к определенной серии.

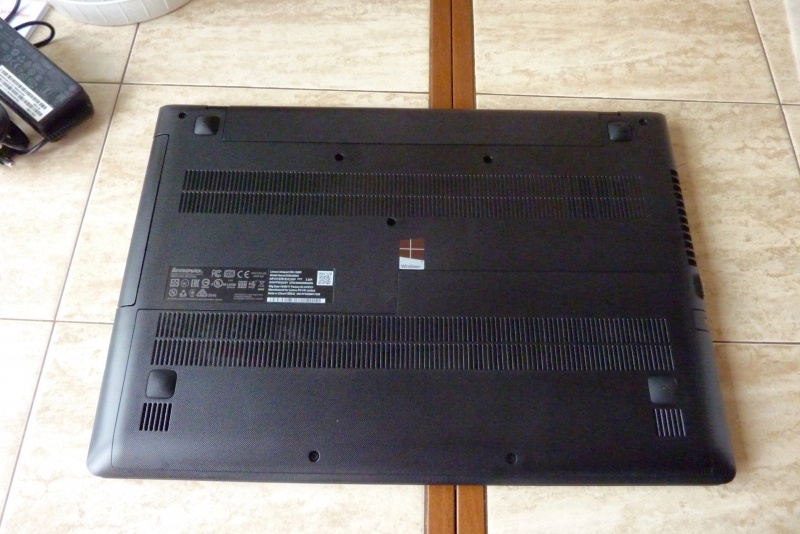

Нижняя площадь ноутбука выполнена из пластика черного цвета, на которой присутствует много технологических отверстий для охлаждения электронных внутренностей.

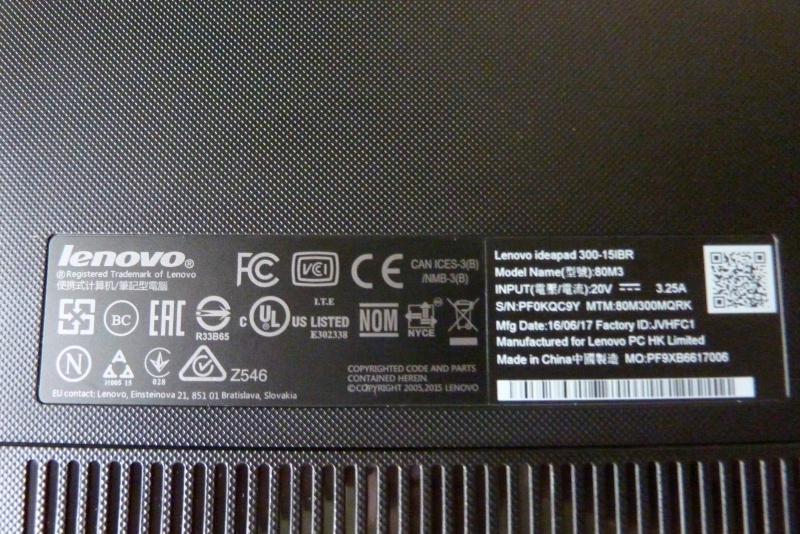

В середине данной площади присутствует фирменная табличка с информацией о технических характеристиках устройства, а так же наклейка говорящая о возможности работы данного ноутбука с операционной системой WINDOWS.

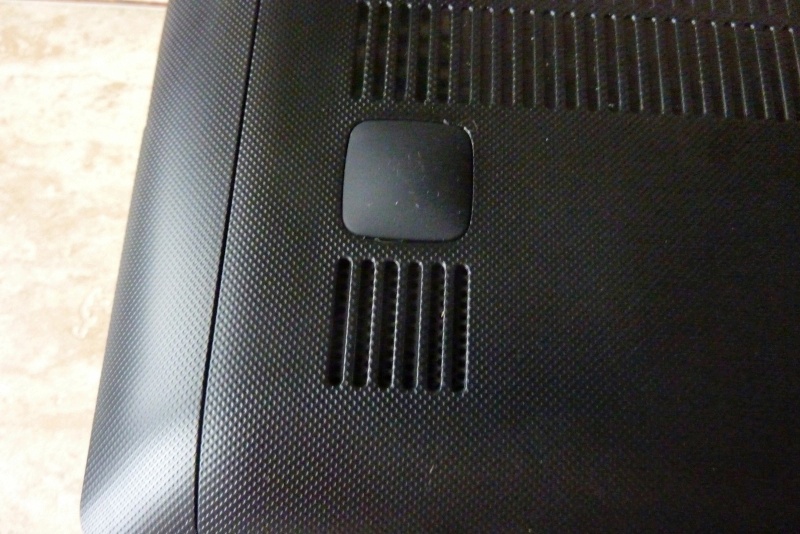

По четырем углам нижней площади ноутбука расположены резиновые элементы позволяющие устройству устойчиво стоять на установленной поверхности.

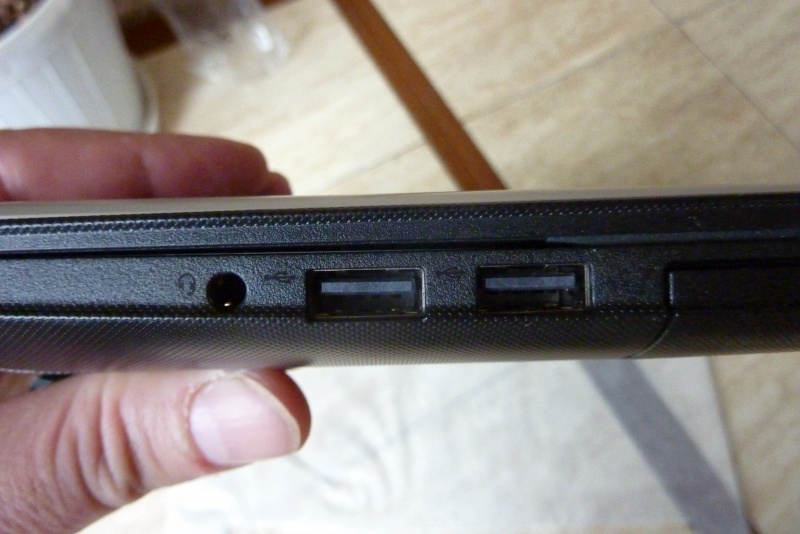

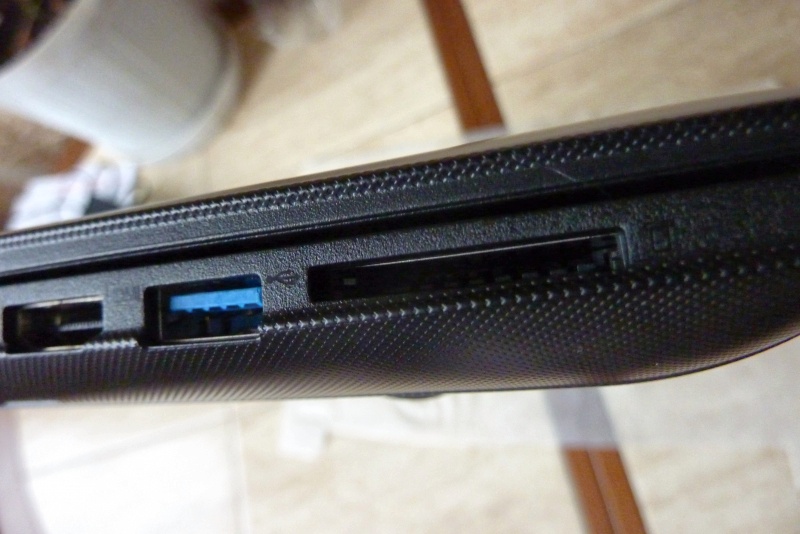

В правом торце корпуса устройства расположены два порта USB 2.0 и гнездо для подключения наушников или колонок, а так же открывающаяся крышка DVD привода с кнопкой его активации.

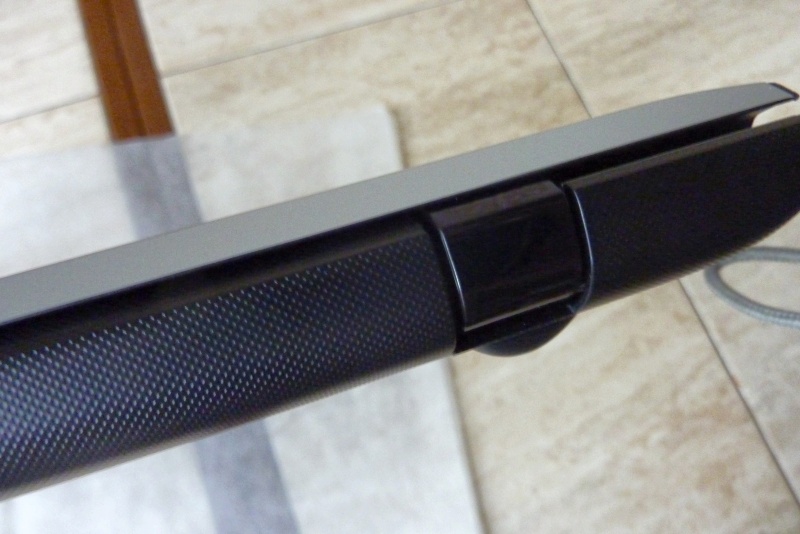

В заднем торце корпуса видны две достаточно мощные петли открывания крышки.
В левом торце корпуса расположены порты подключения VGA, LAN, HDMI, а так же один порт USB 3.0 и гнездо для подключения карт памяти.

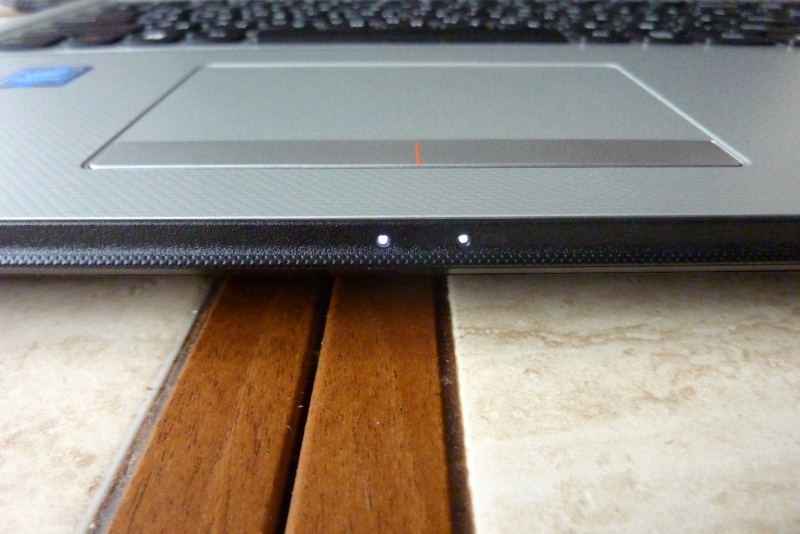

В переднем торце корпуса находятся две маленькие лампочки информирующие о работе жесткого диска и подключенном зарядном устройстве.

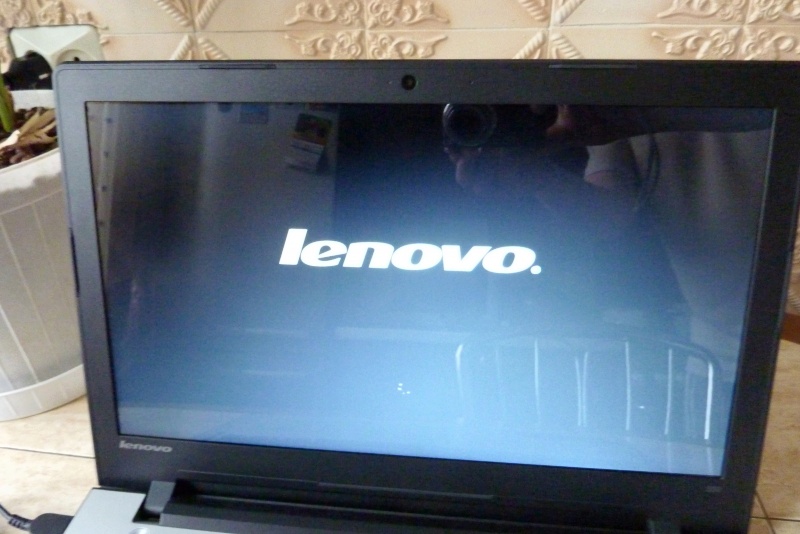

При первом включении ноутбука на экране появляется слово LENOVO, а далее многочисленные варианты выбора настроек работы операционной системы.

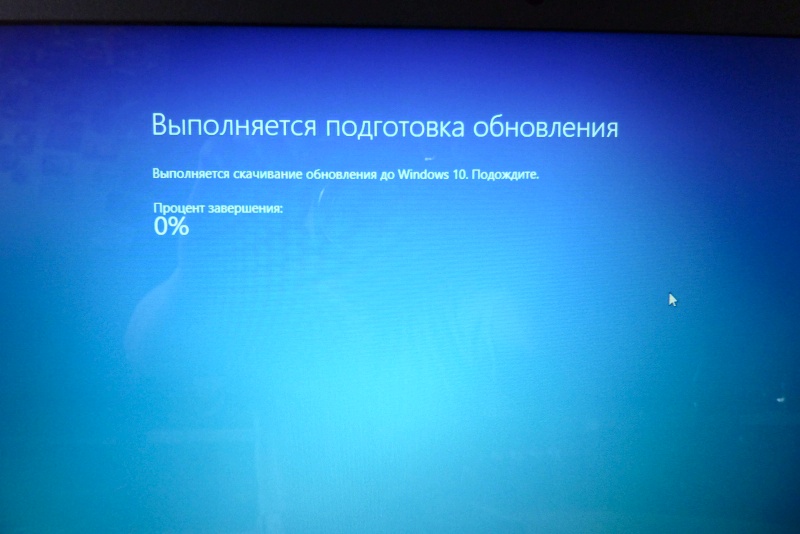

Сразу после первичных настроек система начинает долго и уныло обновляться.
После нескольких минут ожидания операционная система полностью обновилась и загрузилась показав на экране меню рабочего стола.

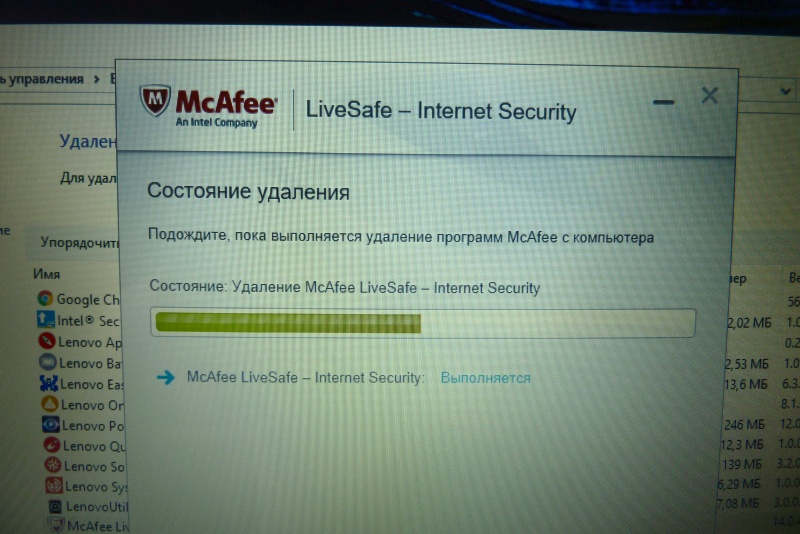

Я сразу принялась за удаление установленной программы MCAFEE, которая очень сильно стала тормозить всю систему особенно при наличии в ней маленького объема оперативной памяти и медленного жесткого диска.
На момент написания данного обзора с ноутбуком была произведена модернизация.

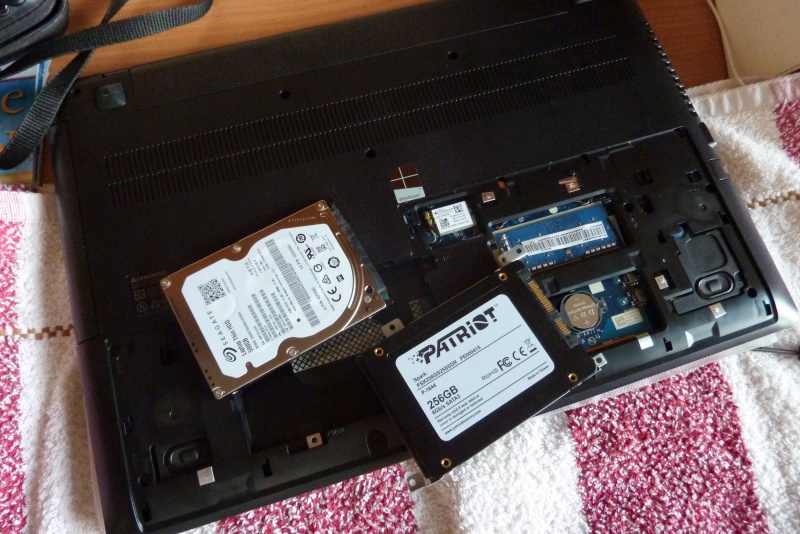

1. Был заменен жесткий диск HDD 500 гигабайт на SSD с объемом памяти 256 гигабайт.
2. Был заменен модуль оперативной памяти на более объемный.
На все было затрачено около семи тысяч рублей, но прирост в мощности и быстродействии стал несравненно высок. В итоге вся покупка мне обошлась 22890 за ноутбук, 5700 за диск SSD и 2160 за модуль оперативной памяти. За эти деньги просто невозможно купить устройство с такими параметрами из коробки. А так же у меня остался родной диск hdd, который я буду использовать в качестве внешнего накопителя памяти.
