Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.


Расположенные на фото сверху штекеры подразумевают собой следующее:

  • POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
  • H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
  • POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
  • RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
  • SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:


Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:


Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:


Разъём для данного штекера может иметь следующие названия:

  • F_USB1/F_USB2;
  • USB1/USB2;
  • или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:


Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.

Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 — находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

Разъемы передней панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 — находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) — другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) — третья (3 на рисунке ниже).

На материнской плате они расположены примерно вот так:

Расположение разъемов на материнской плате для подключения передней панели системного блока

Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Далее возможны 2 варианта развития ситуации.

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.

Полярность + и — при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Инструкция со схемой подключения передней панели к материнской плате

Подключение передних аудио выходов и микрофона

особенности соблюдения полярности при подключении передней папнели


Подключение передних USB входов к материнской плате


Разъемы и кабели

eatx12v что это на материнской плате?


Разъемы и кабели

Нет звука через HDMI: устройство уже используется другим приложением


Разъемы и кабели

CLRTC на материнской плате asus что это?

3 Комментариев

Александр

Сайт датирован 2018 годом, а фрагменты мам c разъёмами и др.элементами 10-летней давности ;-(

Автор статьи: Шилин Алексей

На этой картинке отображены разъёмы материнской платы для подключения коннекторов.

В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:

Коннекторы выглядят так (см. скрины)

К каждому коннектрору подходят два провода:

POWER LED (зеленый, белый);

H.D.D. LED (желтый, белый);

POWER SW (черный, белый);

RESET SW (оранжевый, белый);

SPEAKER (черный, красный).

Просто подключаем этот "большой" коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)

Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.

Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.

Вот и всё подключено. Спасибо за внимание, удачи.

Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.

Материнская плата ASROCK A320M-DVS R4.0

Обзор на Материнская плата ASRock ASRock H110M-HDV R3.0 (LGA1151, microATX)


Упаковка и комплектация

Материнская плата поставляется в привычной для такого типа устройств - жесткой картонной упаковке с яркими принтами. Даже не открыв коробки, можно узнать всю необходимую информацию о материнской плате и фирменных технологиях производителя.

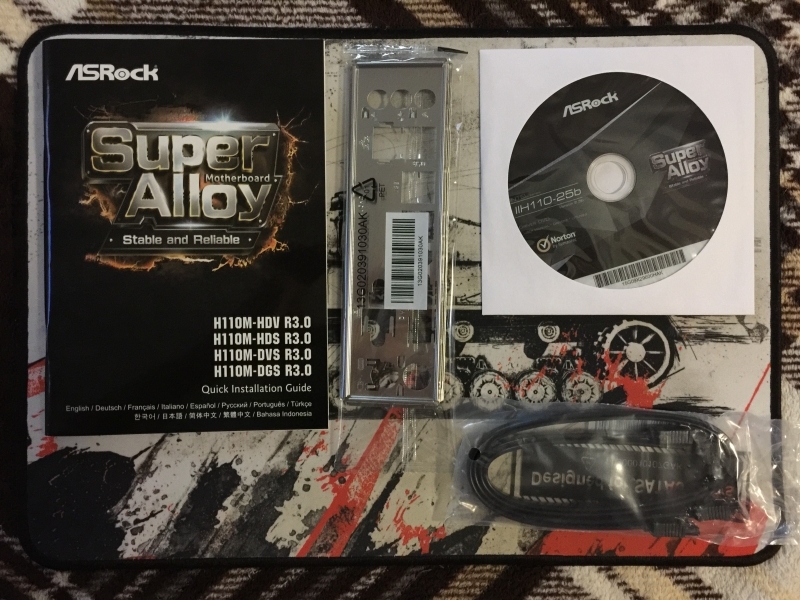

Как для материнской платы, комплектация стандартна, а именно:

1) Инструкция по установке и эксплуатации;

2) SATA-кабели - 2 шт (один из них с угловым подключением);

3) Плата для компьютерного корпуса (закрывающая свободное пространство);

4) Диск с программным обеспечением;

5) Материнская плата.








Внешний вид и подключение

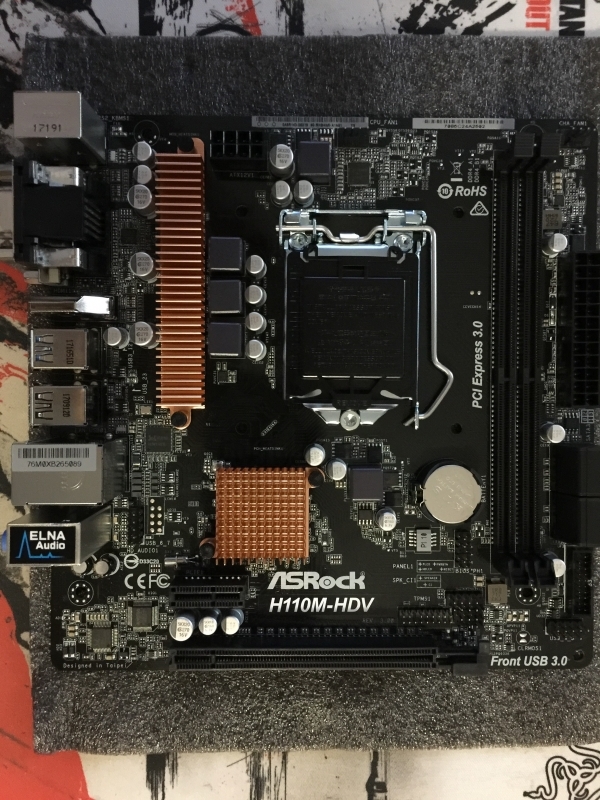

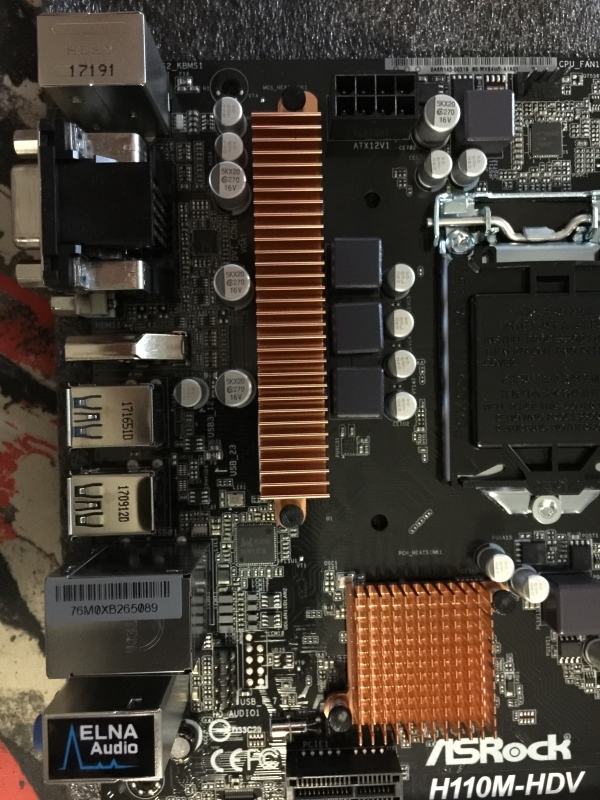

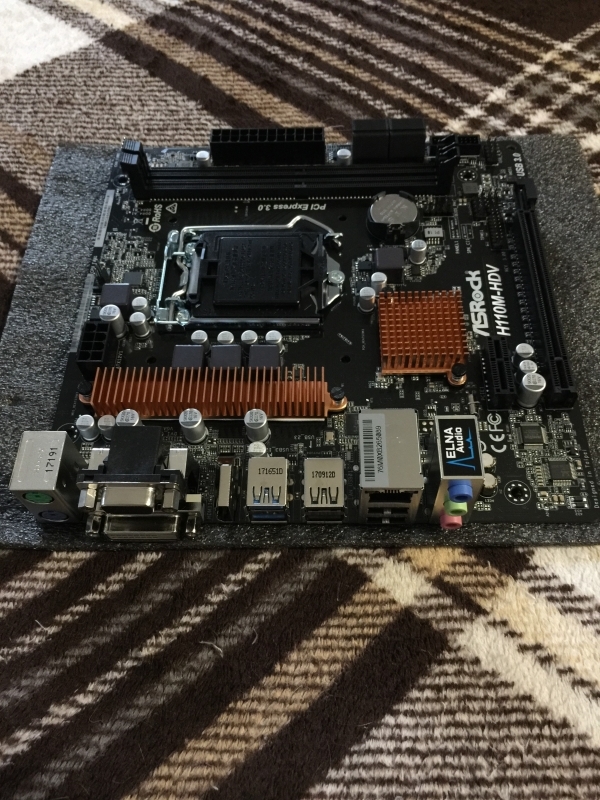

Материнская плата изготовлена из текстолита темного цвета и по заверениям производителя имеет особую конструкцию, благодаря которой зазоры между печатными платами уменьшены, что в свою очередь должно защитить плату от избыточной влажности, так же говорится об использовании твердотельных конденсаторов, призванных стабильнее работать при увеличенном сроке службы. Еще одной интересной технологией является Full Spike Protection - она призвана защищать универсальные порты от статических разрядов и внезапных скачков напряжения. Аудио подсистема представлена контроллером Realtek ALC887, в ней применяются конденсаторы ELNA, для значительного уменьшения уровня шума, что не так часто встречается в устройствах начального уровня.

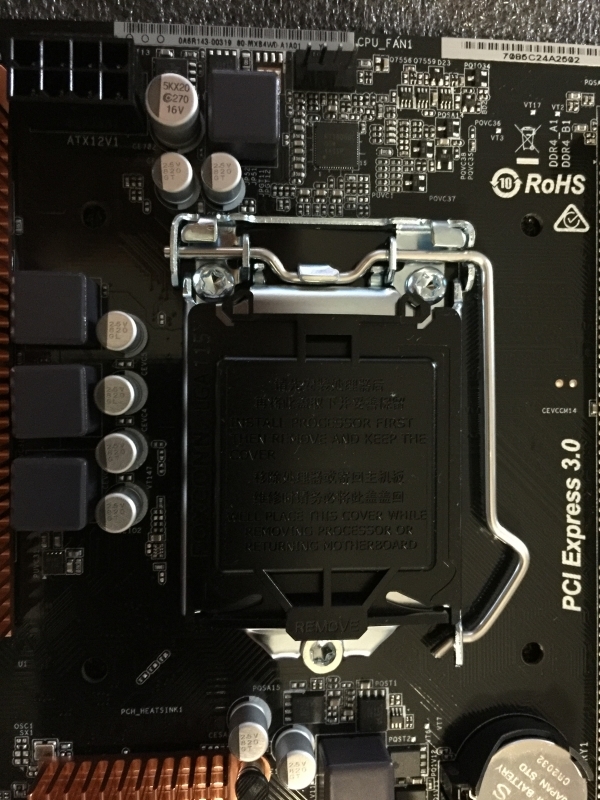

Процессорный разъем по обыкновению прикрыт пластиковой заглушкой. Чипсет материнской платы, так же как и транзисторы питания прикрыты радиаторами.



Перечислю разъемы расположенные задней панели материнской платы:

1) Отдельные разъемы PS/2 для подключения мыши и клавиатуры;

2) Три видеовыхода: D-Sub, DVI-D, HDMI (вертикальное расположение);

3) USB-порты (6 штук, 2 из которых версии 3.1);

4) Гигабитный порт для подключения сетевого кабеля;

5) Разъемы для подключения аудио компонентов.

Помимо USB-разъемов на задней панели, присутствует разъем для подключения наушников с микрофоном и двух USB-портов (так же версии 3.1) на передней панели системного блока.

Присутствует два слота для оперативной памяти (поддерживается работа в двухканальном режиме), один слот для видеокарты PCIe 3.0 x 16 и один PCIe 2.0 x 1. Разъем питания на материнской плате имеет формат 24+8 pin. На системной плате установлена батарейка типоразмера 2032 от фирмы KTS. При сборке системного блока и установке процессора не возникло никаких трудностей. Все разъемы удобно расположены и не мешают друг другу.

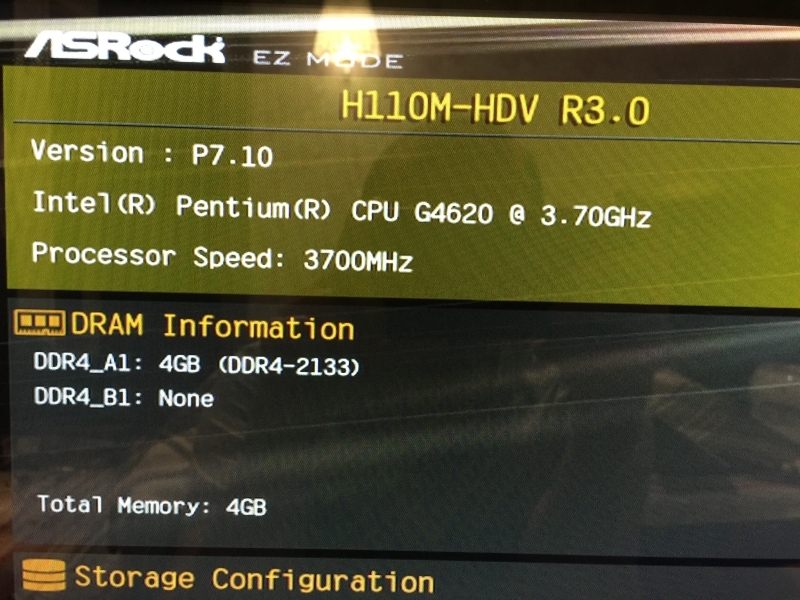

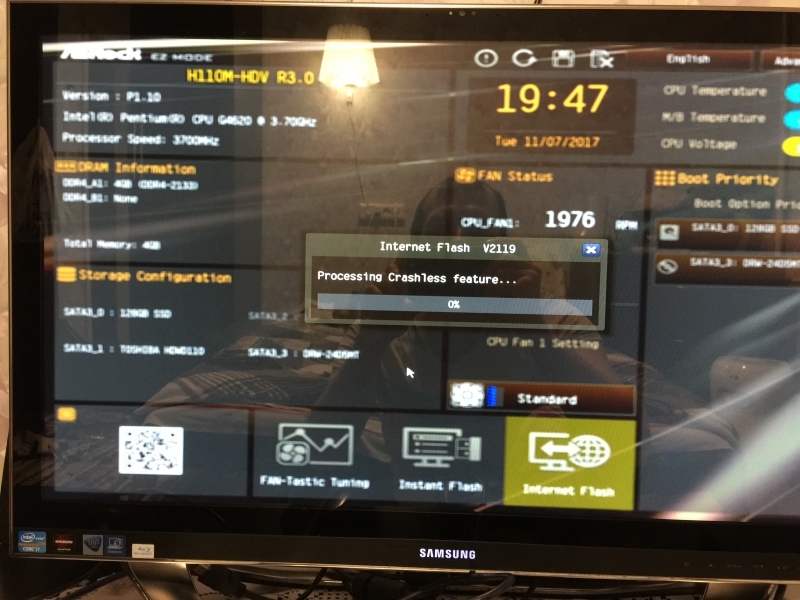

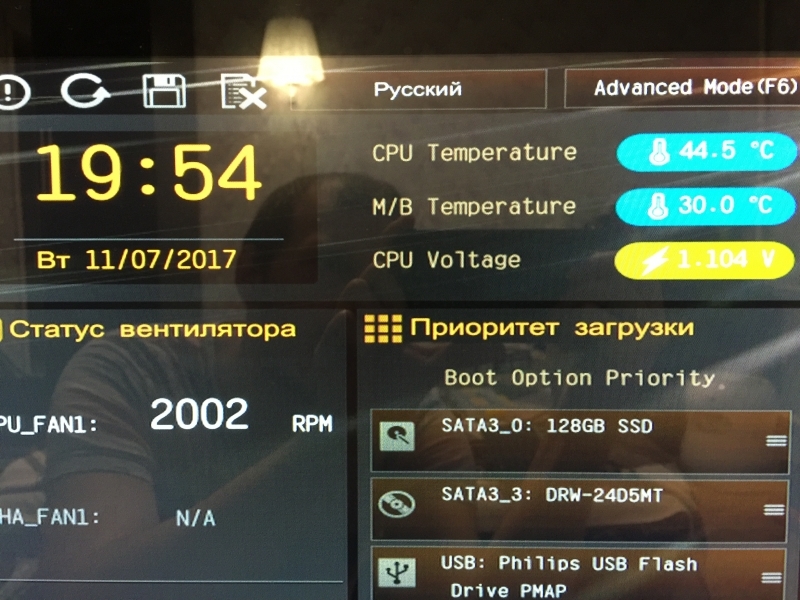

При первом включении BIOS материнской платы был обновлен до последней версии - 7.10 (при подключенном сетевом кабеле, обновление происходит через интернет). Навигация по меню осуществляется при помощи мыши, и основные параметры системы, такие как температура материнской платы и процессора, скорость вращения и режим работы системы охлаждения, поочередность загрузки устройств вынесены и находятся в зоне видимости и моментального доступа.




А выводы будут следующие: при первом знакомстве - материнская плата как материнская плата, ни больше ни меньше. Ничего особенного от нее не ждал, но выбор именно на нее пал из-за наличия трех видеовыходов для подключения мониторов (планируется подключение не только монитора, но и телевизора). Добавим сюда фирменные технологии производителя (больше всего заинтересовало применение конденсаторов ELNA в аудио подсистеме) и получим на выходе уже интересное устройство.

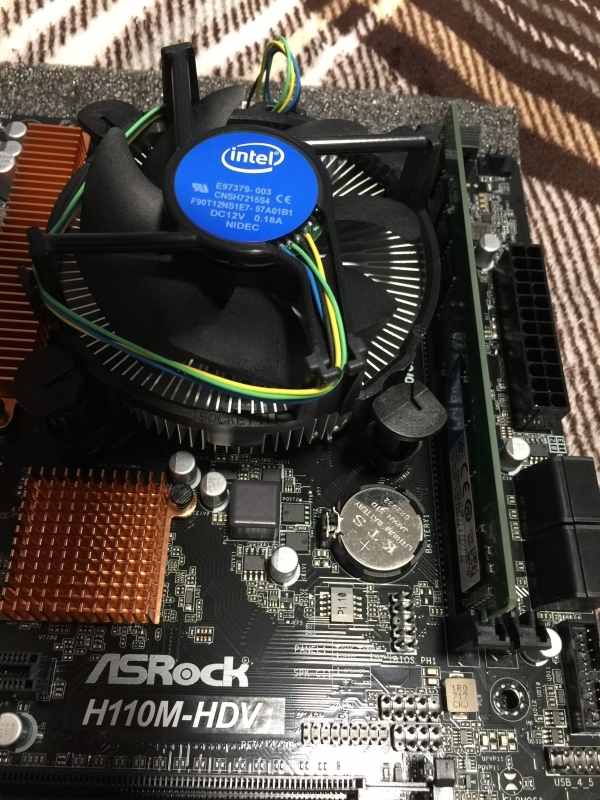

Вместе с платой используется процессор Intel Pentium Dual-Core G4620 и в этой связке она работает без каких-либо трудностей. Изображение выводится по HDMI-кабелю на телевизор или монитор. Во время эксплуатации температура платы находится в районе 30°С. За эту цену, и даже дешевле, предлагается много вариаций на данном чипсете, поэтому если нет необходимости в наличии сразу всех типов видеовыходов, можно присмотреться к материнским платам этого или других производителей и сэкономить до 500 рублей на покупке.

Производители материнских плат долгие годы руководствуются непопулярным среди потребителей подходом, в соответствии с которым многие бюджетные устройства со временем становятся ещё «бюджетнее» вследствие экономии на элементах цепей питания, интерфейсных разъёмах и т. д. Одним из примеров такого подхода стала новая ревизия системной платы ASRock H110M-HDV, позиционируемая в качестве отдельного продукта — H110M-HDV R3.0.

H110M-HDV и H110M-HDV R3.0 (справа)

H110M-HDV и H110M-HDV R3.0 (справа)

H110M-HDV и H110M-HDV R3.0 (внизу)

Задние панели I/O плат H110M-HDV и H110M-HDV R3.0 (внизу)

Материнская плата ASRock H110M-HDV R3.0

Материнская плата ASRock H110M-HDV R3.0

С вышеупомянутыми разъёмами PS/2 на задней панели соседствуют видеовыходы D-Sub, DVI-D, HDMI (ориентирован вертикально), пара портов USB 3.0, четыре USB 2.0, гнездо RJ-45 для подключения сетевого кабеля и три Mini-Jack. В комплект поставки новинки H110M-HDV R3.0 входят два интерфейсных кабеля SATA, инструкция и диск с драйверами. Матплата официально совместима только с операционными системами Windows 7 (32- и 64-битной), Windows 8.1 (64-битной) и Windows 10 (64-битной).

Материнская плата ASRock H110M-HDV R3.0

Исходя из текущих расценок (3457 руб. и выше) на первоначальную версию рассматриваемой платы — ASRock H110M-HDV — минимальная стоимость модели H110M-HDV 3.0 составит около 3300 руб. или даже меньше. Отметим, что самое дешёвое предложение на чипсете H110 за авторством ASRock стоит от 3142 руб. Речь идёт о материнской плате ASRock H110M-DGS.
