When the EP0 size (bMaxPacketSize0 in descriptor) is 16 or 8 in Linux there is a delay of about 7s before enumeration and enumeration fails on Windows 10, device manages says that the device descriptor is invalid.
I'm testing the cdcacm example in the stm32-h103 folder and a similar program in a stm32f105 device.
The text was updated successfully, but these errors were encountered:
FabianInostroza commented Sep 20, 2018
I don't have OSX to test.
FabianInostroza commented Sep 20, 2018
karlp commented Sep 24, 2018
I confirm there's an issue. On my linux host, with stm32l1, and ep0 of 16:
karlp commented Sep 24, 2018
I'd like to diagnose this further, I've asked a friend to see what's happening with a usb analyser.
In the meantime, "stop doing that" :) Do you have any particular reason to use 16 or 8 bytes for EP0? (Other than, "the spec allows it")
karlp changed the title stm32f1: USB enumeration delay/fail when EP0 size <= 16 Sep 24, 2018karlp commented Sep 24, 2018
Same thing happens on an F4 device with dwc_otg.
I don't have any reason to use an EP size minor than 32. By chance I found the problem and was trying to fix it for fun and learning.
I have been analyzing the problem and found that after the first reset of the interface the host requests the device descriptor and after the device sends the first packet, the host starts sending out tokens (status stage) but the peripheral is sending NAK and the driver doesn't receive interrupt.
Then the get descriptor request times out after 5s and seems that for linux the first bytes of the descriptor is enough to assign an address and continues the enumeration, issuing other reset and requesting the descriptor again, windows seems to no tolerate this (short descriptor and timeout).
I analyzed the enumeration process of a FT232RL, a FS device with bMaxPacketSize0 = 8 and it ACKs the status stage that the driver in libopencm3 is ignoring/not receiving.
FabianInostroza commented Sep 24, 2018
I pushed a sigrok/pulseview capture during enumeration to the sample repo, there are some errors due to sampling frequency and/or test leads but it shows the problem.
FabianInostroza commented Sep 24, 2018
From usb specs, 5.5.3 Control Transfer Packet Size Constraints
In order to determine the maximum packet size for the Default Control Pipe, the USB System Software
reads the device descriptor. The host will read the first eight bytes of the device descriptor. The device
always responds with at least these initial bytes in a single packet. After the host reads the initial part of the
device descriptor, it is guaranteed to have read this default pipe’s wMaxPacketSize field (byte 7 of the
device descriptor).
karlp commented Sep 24, 2018
yeah, I know it's allowed, and it's definitely a bug, I was just curious if there was any reason for it :)
zyp commented Sep 25, 2018
I've looked into this a bit and to me it seems like it's caused by deliberate non-specified behavior on the host, designed to deal with certain devices that also doesn't comply with the spec.

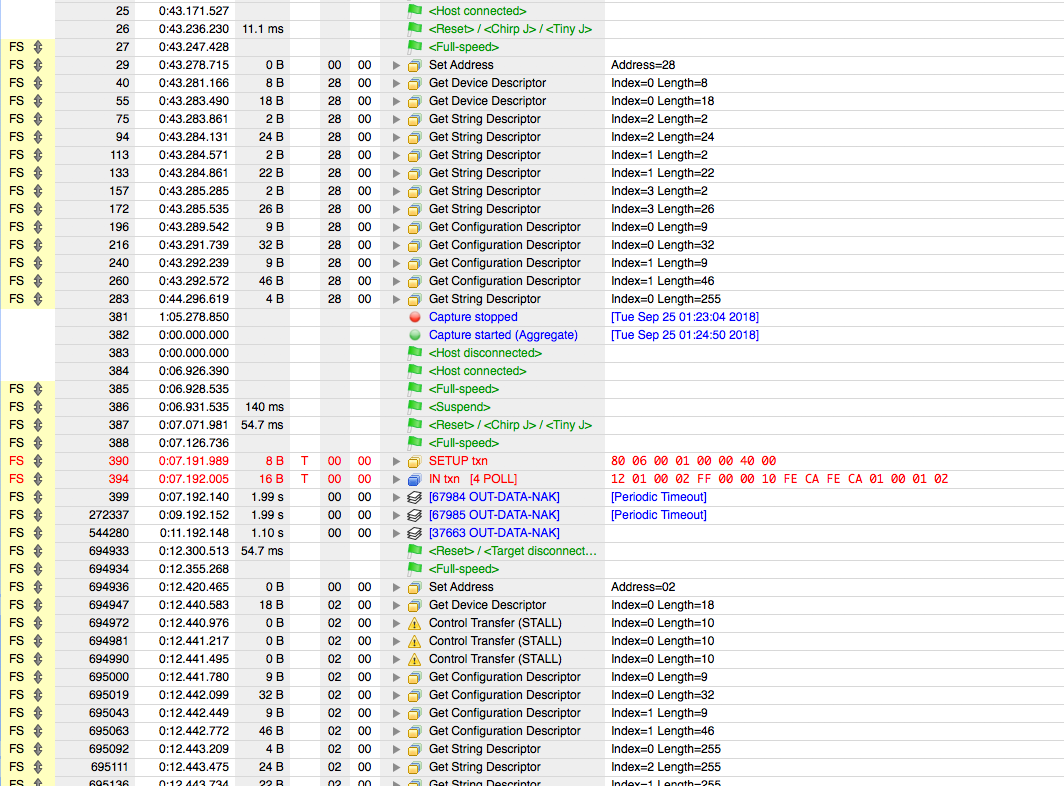

Here's a trace I did last night with MPS set to 16:
First capture is with macos. Here we see the host is first requesting the first 8 bytes, learns the MPS from it and then correctly reads the whole descriptor split into 16 byte chunks.
Second capture is with linux. Here we see linux sends a SETUP packet for a 64-byte read and device replies with the first 16-byte chunk. While device is waiting to send the second chunk, host believes the data stage is over and tries to send the status OUT packet, so neither gets accepted by the other side and the control request times out after five seconds. Even though the request partially timed out, linux appears to have learned the MPS from it and subsequently enumerates the device correctly.
Somebody in the IRC channel linked this article, which suggests that Windows is doing more or less the same and offers some insight into why. I'll try to make a trace of enumeration on Windows tonight to see if I can figure out why it fails.
I suspect that this issue might have been exacerbated by the flow control improvements that got merged recently. Before the change, I guess that the status OUT packet would have been accepted even when it was unexpected.
I'm not sure what we should do about this issue. If it was only about the timeout, it would have been fair enough to say that you'll have to live with it when you insist on using a less common MPS, but since it makes enumeration fail completely on Windows, we should probably do something.
The cleanest solution from an outside perspective would be just accepting the status OUT stage after the first chunk, but this is something which we would only want to do for this particular request and that introduces a bunch of special casing in the control state machine.
